身边很多从事办公室的白领，经常会听他们说：腰椎不行了，有点难受，要不就颈椎也不舒服，这些常见的现象不可忽视，它会对人们后面的生活产生很多负面的影响，所以我们想到能不能有这么一个设备，它会定期提醒人们不要坐太久。

其实久坐提醒不是一个新鲜事，市面上也有许许多多关于久坐提醒的工具神器，但是，今天我们HaaS团队就手把手教长期在办公室久坐着的你亲手打造一款属于自己的久坐提醒设备，当你长时间在工位上坐着，它会通过钉钉提醒你，让你一段时间去活动一下筋骨，走动走动，这样让我们上班的同时身体也变得更健康。

1、硬件连线与基本原理

先来个成品瞅一瞅，直接放桌上就行，久坐就会主动提醒你哦

毕设不会做怎么办_毕设网

本案例只需要如下硬件：

ESP32一台
IR人体红外传感器一个
SSD1306显示屏一个
杜邦线若干
Micro-USB数据线一条

硬件连线图如下图所示：

毕设不会做怎么办_毕设网

久坐提醒设备是通过人体红外监测周围区域是否有人移动，本系统有两种情况会出现：漏提醒和多提醒，这个可以根据实际情况做一些调整即可

漏提醒：当没在红外区域内检测到动（休息睡觉等），就不会触发提醒动作，这个会出现漏提醒
多提醒：当离开红外区域时间太短（小于设置窗口时间），检测不到人员离开（比如上厕所时间小于设置窗口时间），这个时候不会认为你有运动，到时间还是会提醒你，就会给人感觉多提醒了

整个开发者过程只需要以下3步：

毕设不会做怎么办_毕设网

让我们一步一步来做一遍。

2、物联网平台开发

整个过程包含以下4个步骤：

1、开通公共实例

2、创建产品（设备模型）

3、定义产品功能（物模型）

4、创建设备及获取三元组

2.1、开通公共实例

对于第一次使用物联网平台的读者，需要开通实例以使用物联网平台的功能。这里可以使用免费的公共实例进行开发。在物联网平台中，左上角选择“华东2-上海”，点击“公共实例”，即可开通。开通后点击“公共实例”，即可进入控制台进行产品创建。

毕设不会做怎么办_毕设网

2.2、创建产品（设备模型）

进入公共实例控制台，点击“创建产品”按钮，即可进入新建产品页面。

毕设不会做怎么办_毕设网

在新建产品设定页面按照下图所示，设定“产品名称”，选择所属的“自定义品类”（如果创建的产品品类为标准品类，可以选择标准品类），节点类型选择“直连设备”，联网方式选择“Wi-Fi”，数据格式选择“ICA标准数据格式”，检验类型和认证方式选择默认设定即可。还可以根据开发者自己的需求在“产品描述”页面添加针对此产品的描述。

毕设不会做怎么办_毕设网

选择之后，点击“确认”按钮，即可完成产品创建。返回“产品”页面之后可以看到产品类表中会出现刚刚创建的“久坐提醒器”的产品，如下图所示。

毕设不会做怎么办_毕设网

2.3、定义产品功能（物模型）

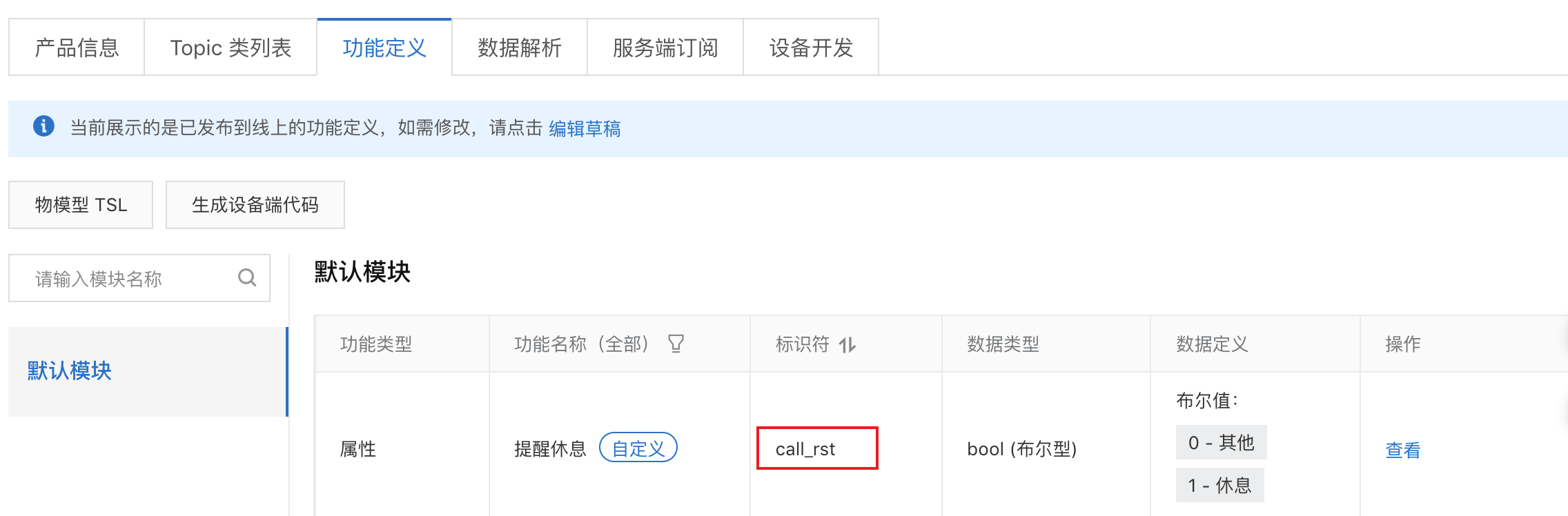

点击上图中的“查看”按钮，即可看到产品信息，Topic列表，功能定义，数据解析等跟产品相关功能的设定。点开“功能定义”标签页，可以看到设备物模型定义，点击“添加自定义功能”，其中功能名称、标识符、数据类型和定义如下所示。

毕设不会做怎么办_毕设网

标识符是设备端上报设备属性状态的消息中需要使用的标识符，并且只有在设备上报的属性内容符合“数据定义”中的数据取值范围的时候才会被物联网平台记录，否则会被物联网平台认定为非法属性而过滤掉。

产品及其物模型创建完成后就可以创建这个产品的设备了。

2.4、创建设备及获取三元组

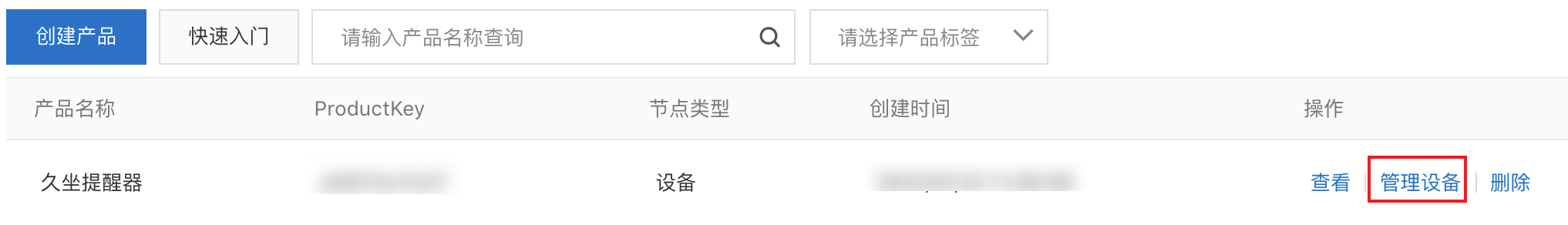

在产品列表页面中，点击“管理设备”，就会进到设备管理页面。

毕设不会做怎么办_毕设网

在“设备”页面点击“添加设备”按钮，如下图所示。

毕设不会做怎么办_毕设网

在“添加设备”页面中设定“deviceName”，这里开发者可以自己填入自己想设定的设备名称，也可以不填任何内容让系统自动生成设备名称，如下图所示。

毕设不会做怎么办_毕设网

设备添加完成后，点击“前往查看”按钮，就可以看到此设备端详细信息了。

毕设不会做怎么办_毕设网

设备信息中有两个信息需要和设备端开发相匹配：

三元组
物模型属性信息

毕设不会做怎么办_毕设网

如上图所示，点击“查看”按钮，就可以看到设备的三元组信息，三元组是物联网设备端和物联网云端设备相关联的唯一标识符，在设备端连接云端的时候会使用三元组信息和云端进行鉴权，鉴权通过之后云端会认为设备已激活并上线。

毕设不会做怎么办_毕设网

设备详情信息页中的“物模型数据”标签页中可以看到设备的所有属性信息、设备时间上报情况及设备服务调用情况，

创建产品和设备的过程是按照面向对象的思想进行设计的，其中创建产品可以看成是新建一个类，其中的物模型则是类的对象，创建设备则是进行类的实例化。

至此，久坐提醒器云端的产品、设备以及物模型就全部创建完成了，三元组信息也拿到，接下去开始进行设备端的开发。

3、设备端开发

在进行下一步之前请确保ESP32开发环境已经搭建完毕。详情请参考“ESP32快速开始”的说明。

3.1、创建解决方案

如下图所示，打开VSCode之后再新建一个基于helloword的python工程，设定好工程名称（“sedentary_remind”）及工作区路径之后，硬件类型选择ESP32，点击立即创建，创建一个Python轻应用的解决方案。

毕设不会做怎么办_毕设网

将案例脚本中的所有文件复制后覆盖sedentary_remind工程目录下的原有文件。其中main.py脚本的内容如下图所示：

#########
from aliyunIoT import Device     # iot组件是连接阿里云物联网平台的组件
import network                   # Wi-Fi功能所在库
import ujson
##################
from driver import I2C,GPIO,TIMER
import utime
from ssd1306 import SSD1306_I2C
import ir
import time
temptimerObj = 0
time_dict = {}
#########
# 物联网平台连接标志位
iot_connected = False
wlan = None
# 三元组信息
productKey = "产品密钥" #需要填入物联网云平台申请到的productKey信息
deviceName = "设备名称" #需要填入物联网云平台申请到的deviceName信息
deviceSecret = "设备密钥" #需要填入物联网云平台申请到的deviceSecret信息
# 物联网设备实例
device = None
# Wi-Fi SSID和Password设置
wifiSsid = "请填写您的路由器名称"
wifiPassword = "请填写您的路由器密码"
...
if __name__ == '__main__' :
    oled_init()
    #########
    wlan = network.WLAN(network.STA_IF)   #创建WLAN对象
    get_wifi_status()
    connect_lk(productKey, deviceName, deviceSecret)
    #########
    ir_check_init()
    timer_init()
    while True:
        if has_rest == 1:
            has_rest = 0
            report_event(1)
            print('report rest')
        if has_leve == 1:
            has_leve = 0
            report_event(0)
            print('report leve')
        utime.sleep(1)

Python脚本的详细说明请参考脚本内嵌的文字注释。

修改路由器名称及密码

修改工程里main.py中wifiSsid和WifiPassword的值为读者实际要链接的路由器名称及密码（请注意名称和密码都需要放在””符号中间）。

# Wi-Fi SSID和Password设置
wifiSsid = "请填写您的路由器名称"
wifiPassword = "请填写您的路由器密码"

修改完成后get_wifi_status函数中的wlan.connect(wifiSsid,wifipassword)语句就会连接读者自己设定的路由器。

修改设备端三元组

# 物联网平台相关的key和serect定义
ProductKey = 'ProductKey'
DeviceName = 'DeviceName'
DeviceSecret = 'DeviceSecret'

修改设备端上报提醒休息信息标识符

sedentary_remind工程里main.py中下面的代码实现的是上传提醒休息到云端的功能。其中call_rst消息提醒上报时所用的标识符。

# 上传休息提醒状态到物联网平台
def report_event(data):
    upload_data = {'params': ujson.dumps({
        'call_rst': data,
        })
    }
    device.postProps(upload_data)

确保代码中的call_rst标识符和物联网产品的物模型中属性标识符是一样的，如下图所示：

3.2、本节添加的重点代码段落讲解

人体红外区域判断是否有人的两个参数，可以根据实际情况调整

check_max_time1 = (90) #单位s ,用于判断当前区域没有人的时间阈值 (90*timer_interval_1000ms)
check_max_time2 = (45*60) #单位s,用于判断人在当前区域的最大时间阈值 (45*60*timer_interval_1000ms)
CHECK_NOPERSON_MAX_TIME = check_max_time1 #超过这个值，说明人已经离开改红外区域
CHECK_HASPERSON_MAX_TIME = check_max_time2 #超过这个值，提醒休息

新增函数用于判断红外区域信息

def irq_handler(data):
    global tick_time,total_time,gpioirDev,first_move,has_rest,has_leve,ir_event

    if first_move == 0:
        first_move = 1

    ret = gpioirDev.read()
    if ret == 1:
        print('person come')
        if tick_time >= CHECK_NOPERSON_MAX_TIME:
            print("person has left ",tick_time)
            total_time = 0
            tick_time = 0
            has_leve = 1
            ir_event = PERSON_LEAVE
            return
        else:
            total_time += tick_time
            print("check person move ",tick_time,total_time)
            tick_time = 0
            ir_event = PERSON_MOVE
    elif ret == 0:
        total_time += tick_time
        print('check person nomove ',tick_time,total_time)
        tick_time = 0
        ir_event = PERSON_NOMOVE

    if total_time >= CHECK_HASPERSON_MAX_TIME:
        has_rest = 1
        total_time = 0
        print('you need has rest,because you work too long')

3.3、推送运行

推送此脚本到ESP32之后，运行此脚本，ESP32串口会周期性的打印如下日志。其中：

“物联网平台连接成功” 代表成功连接到物联网平台
“person come”说明人员在移动。
“check person nomove“说明监控区域人员在未移动。
”report rest“上报久坐提醒信息到云端

mount fs
 ==== python execute bootpy ====
 ==== python file check /data/pyamp/main.py ====
 ==== python execute from /data/pyamp/main.py ====
ssd1306 inited!
wifi_connected: False
wifi_connected: False
wifi_connected: False
wifi_connected: False
('192.168.0.166', '255.255.255.0', '192.168.0.1', '192.168.0.1')
establish tcp connection with server(host='a1iDYXz7nCT.iot-as-mqtt.cn-shanghai.aliyuncs.com', port=[443])
sleep for 1 s
sleep for 1 s
sleep for 1 s
sleep for 1 s
sleep for 1 s
tcp_connect: can only connect from state CLOSED
success to establish tcp, fd=54
sleep for 1 s
物联网平台连接成功
sleep for 2s
person come
check person nomove  0 0
person come
check person move  10 10
...

you need has rest,because you work too long
report rest
