地铁报站系统方案说明
经过酷毕啦电子设计室3个月的奋斗和不限努力，设计出了2款有个报站系统的课题：一种为自动报站系统；一种为无线控制报站系统，该系统除了可以设计为地铁报站系统，还可以设计成公交报站系统，有需要了解和学习的同学可以加q: 3407232510来进行学习和探讨。本系统所有的全国各地的地铁，无论几号线，都实用这套系统，完全个性定制！
产品视频讲解视频链接*（以长沙地铁2号线讲解为例）：
还有其他类的讲解视频，设计指导视频，代码讲解视频，敬请期待。。。。。。。。。。
第一章 系统设计框图
基于北京二号线地铁所完成的地铁报站系统共分为3大部分：
1）无线控制器终端，主要通过按钮发送报站切换指令（切换指令包括切换上一站、切换下一站、切换上下行、切换到站）
2）地铁报站终端，主要包括点阵显示屏显示报站信息和对报站信息的语音报站功能
3）线路运行指示终端，主要包括对列车所经过的站点运行指示，指示方法(列车经过的站点为红灯，列车未经过的站点为绿色，列车行驶前方站点灯闪烁。

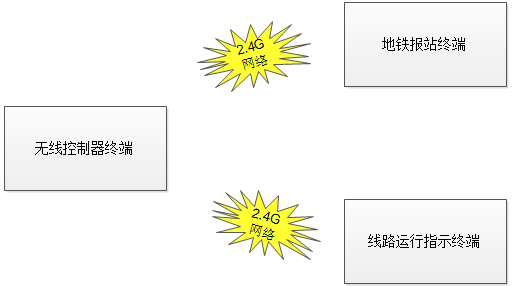

图1为系统总体构架图：
图1 系统总体设计框图
通过系统总体设计框图，无线控制器终端通过2.4G网络将控制信息发送到地铁报站终端和线路运行指示终端，用来控制报站切换，完成对系统的报站。
第一部分：无线控制器终端
无线控制器终端，主要通过按钮发送报站切换指令，具体设计框图见图1。

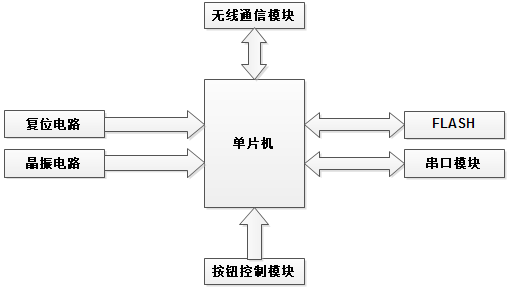

图2无线控制器终端设计框图
无线控制器终端共分为7部分：
1）单片机，以stm32为主要系统控制器，完成无线控制器控制功能
2）复位电路，对无线控制器终端进行复位
3）晶振电路，对无线控制器终端提供时钟源
4）按钮控制模块电路，完成对切换上一站、切换下一站、切换上下行、切换到站的按钮控制功能，改该按钮为接触控制，当按钮接通后，在按钮弹开的一瞬间，将按钮的控制编码信息通过无线通信模块发送到空口中。
5）串口模块：主要完成通过串口，将显示信息更新到flash中，同时可以实现对stm32单片机的程序更新功能
6）FLASH存储模块，程序储存到FLASH中,数据掉电不丢失，下次上电后依然有效
7）无线通信模块：主要是实现终端设备的无线数据通信功能，目前实现通过无线控制器终端向地铁报站终端无线控制功能，实现对“上一站”、“下一站”、“切换上下行、“切换到站”等功能！
第二部分：地铁报站终端
地铁报站终端包括点阵显示屏显示报站信息和对报站信息的语音报站功能，设计框图见图2。

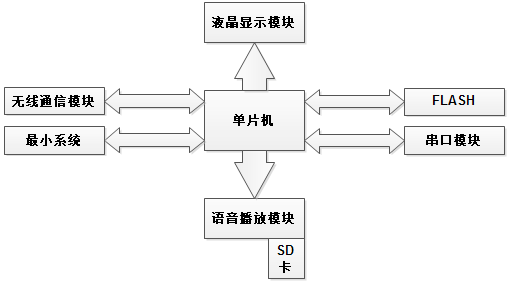

图2地铁报站终端设计框图
无线通信模块：主要是实现终端设备的无线数据通信功能，目前实现通过无线控制器终端向地铁报站终端无线控制功能，实现对“上一站”、“下一站”、“切换上下行、“切换到站”等功能！
地铁报站终端共分为7部分：
1）单片机，以stm32为主要系统控制器，完成无线控制器控制功能
2）液晶显示屏：此屏幕为点阵显示屏，用于显示报站字幕和报站信息。
3）FLASH存储模块，主要用于存放先是字幕，程序，字幕更新等信息，将显示内容储存到FLASH中,数据掉电不丢失，下次上电后依然有效
4）串口模块：主要完成通过串口，将显示信息更新到flash中，同时可以实现对stm32单片机的程序更新功能
5）语音播放模块：SD卡是用于储存播放报站语音的，通过找人录制，之后转化成MP3格式，用 SD卡的目的就是为了报站语音的灵活，可以进行个性化更新、添加。
6）RTC模块：时钟模块，为系统提供时间。
7）单片机，以stm32为主要系统控制器，完成对地铁报站终端控制功能
第三部分：线路运行指示终端
线路运行指示终端主要包括对列车所经过的站点运行指示，指示方法(列车经过的站点为红灯，列车未经过的站点为绿色，列车行驶前方站点灯闪烁，设计框图见图3。

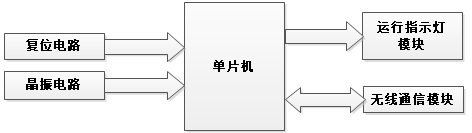

图3线路运行指示终端设计框图
线路运行指示终端共分为5部分：
1）单片机，以51为主要系统控制器，完成线路运行指示终端控制功能
2）复位电路，对无线控制器终端进行复位
3）晶振电路，对无线控制器终端提供时钟源
4）无线通信模块：主要是实现终端设备的无线数据通信功能，目前实现通过无线控制器终端向地铁报站终端无线控制功能，实现对各个站点运行指示灯指示功能。
5）运行指示灯模块，主要完成车所经过的站点运行指示，指示方法(列车经过的站点为红灯，列车未经过的站点为绿色，列车行驶前方站点灯闪烁）
第二章 操作说明
操作说明包括3部分的操作说明：无线控制器终端操作说明、地铁报站终端操作说明、线路运行指示终端操作说明。
1）无线控制器终端操作说明
无线控制器终端主要通过按钮发送报站切换指令，在无线控制器终端上链接地铁车头上的操作面板的4个按钮，按钮功能分别为切换上一站按钮、切换下一站按钮、切换上下行按钮、切换到站按钮。
切换上一站按钮主要作用：
在报站的正常流程中，按下上一站按钮，系统专用的地铁报站终端和线路运行指示终端都将进行切换到报上一站信息的动作，地铁报站终端的显示屏显示相对本次站的上一站信息，运行指示终端的指示灯将本站的灯点成绿色，而上一站灯进行闪烁。
切换下一站按钮主要作用：
在报站的正常流程中，按下下一站按钮，系统专用的地铁报站终端和线路运行指示终端都将进行切换到报下一站信息的动作，地铁报站终端的显示屏显示相对本次站的下一站信息，运行指示终端的指示灯将本站的灯点成红色，而下一站灯进行闪烁。
切换上下行按钮主要作用：
在报站的正常流程中，按下切换上下行按钮，系统专用的地铁报站终端和线路运行指示终端都将进行切换到切换上下行的动作，地铁报站终端的显示屏显示将不显示任何信息，运行指示终端的指示灯也关闭所有的灯的指示。切换上下行表示，A站到B站切换成B站到A站或者B站到A站A站到B站，切换完后，系统均是从始发站进行报站。
切换到站按钮主要作用：
在报站的正常流程中，按下到站按钮按钮，系统专用的地铁报站终端和线路运行指示终端都将进行切换到到站按钮的动作，地铁报站终端的显示屏显示到站信息，运行指示终端的指示灯将一直在到站所在的站进行闪烁。
第三章 交付文件

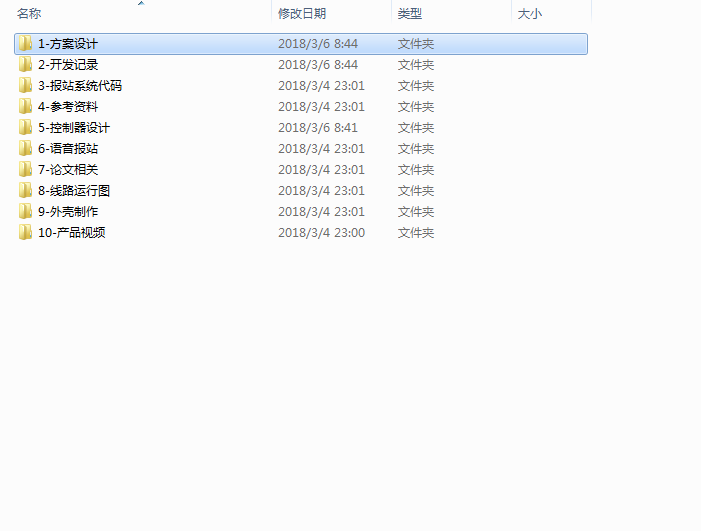

1、文件类的交付
从设计方案到设计电路原理图和参考论文，指导视频应有尽有你！！

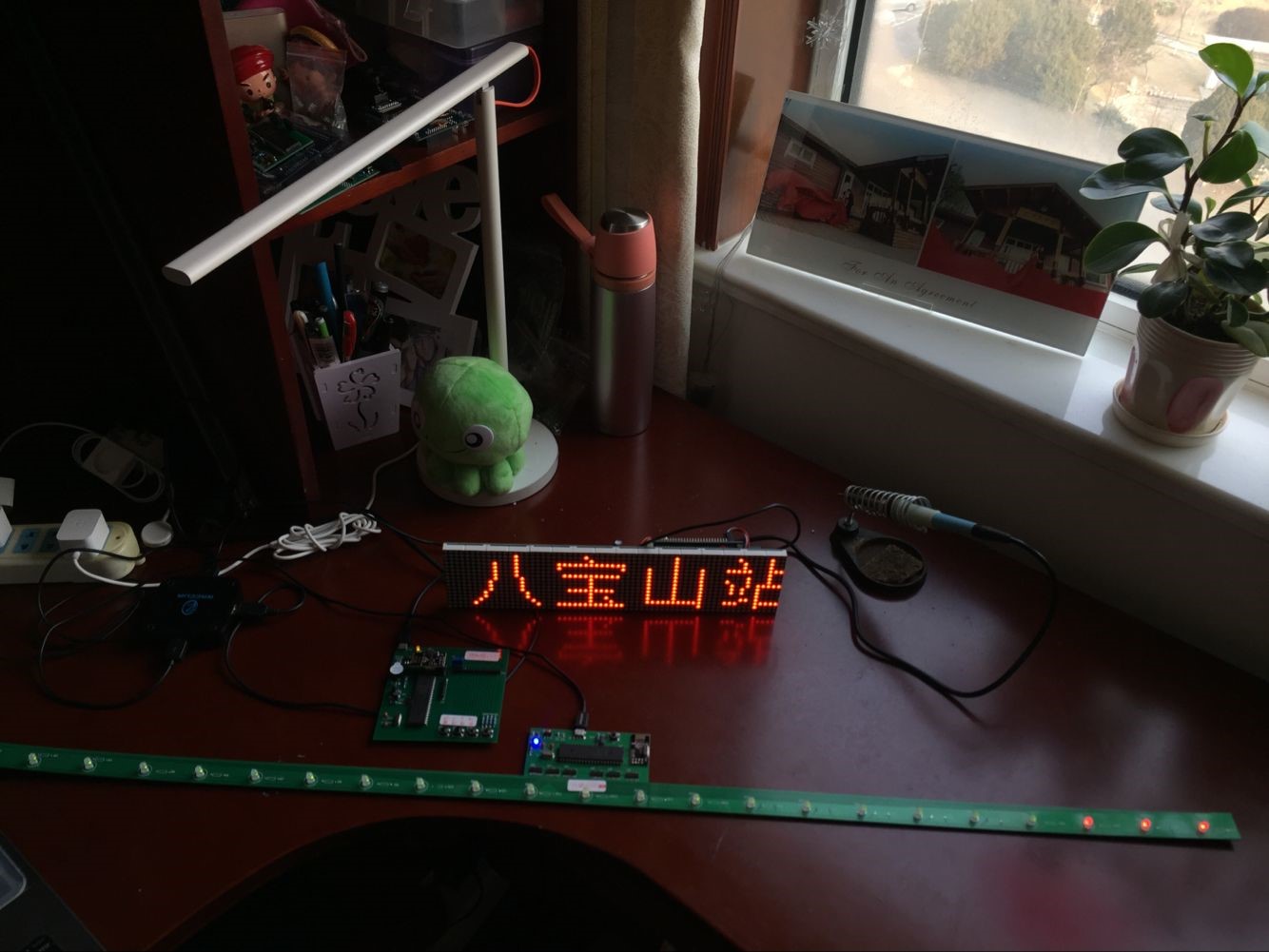

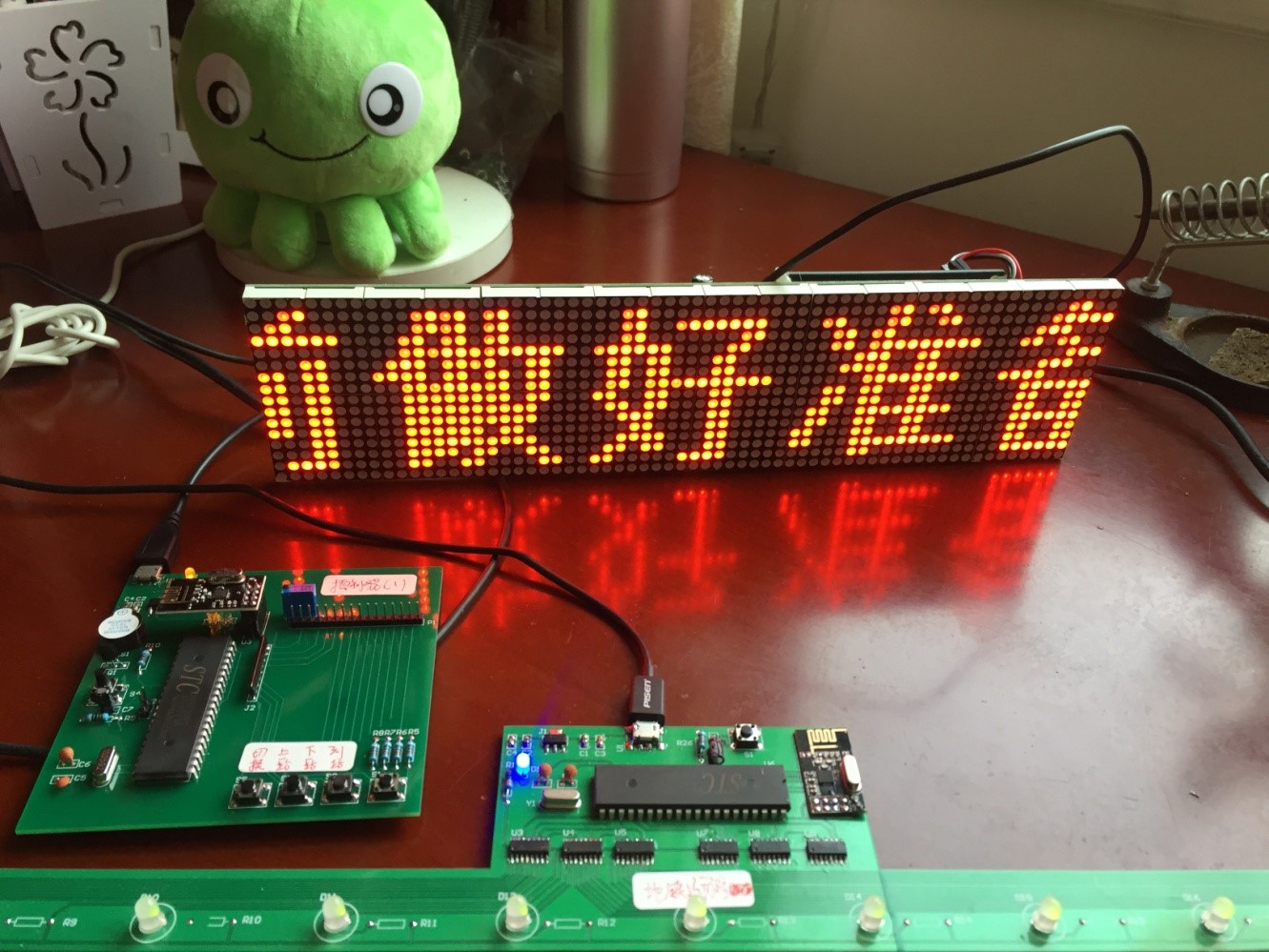

2、交付产品部分截图
