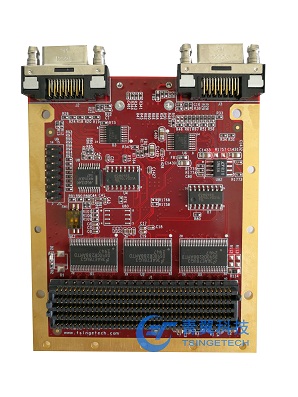

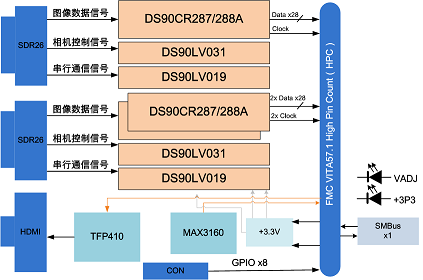

FMC202点击打开链接是北京青翼科技的一款基于FMC接口标准的1路CameraLinkFull模式（或者2路CameraLink Base模式）采集、1路HDMI（DVI）视频输出的子卡模块，该模块具有2个CameraLink端口（SDR，26PIN），可通过硬件配置成1路Full输入或者2路Base模式输入，CameraLink接口支持80Bit Deca模式（即Full Plus模式）。该模块支持1路DVI视频输出（HDMI连接器），最大支持1080P分辨率。
该模块专门为FMC夹层卡设计，通过搭配不同的FMC载卡，可快速搭建起基于CameraLink视频接口的影像分析验证平台。可广泛应用于教学科研和高端视频图像产品的研制。
技术指标
图像接口性能：
1.支持2路CameraLinkBase数字相机输入；
2.支持1路CameraLinkFull模式输入；
3.支持80bit Deca（Full Plus）模式，最大传输带宽850MByte/s；
4.2个SDR26连接器，型号为12226-5150-00FR；
5.支持1路DVI数字显示输出，最大支持1920×1080分辨率；
6.1个HDMI接口，型号为：10029449-001RLF；
7.DVI驱动芯片：TFP410PAP，最大像素时钟165MHz；
FMC接口指标：
1.标准FMC子卡，符合VITA57.1规范；
2.板卡尺寸：84.1 x 69 mm，增强型导冷框架；
3.FMC连接器型号：ASP-134488-01；
4.板卡采用+3.3V供电；
5.CameraLink的3组信号线X/Y/Z等长设计；
6.支持IIC接口；
其它接口：
1.1个RS422/RS485/RS232多协议接口；
2.8个GPIO输入/输出；
3.8个LED指示灯；
物理与电气特征
1.板卡尺寸：84.1 x 69mm
2.板卡供电：1A max@+3.3V（±5%）
3.散热方式：自然风冷散热
软件支持
1.可选集成板级软件开发包（BSP）：
2.底层接口驱动：CameraLink接口、DVI接口；
3.板级互联接口驱动；
4.可根据客户需求提供定制化算法与系统集成：
应用范围
1.CameraLink影像分析；
2.高清视频传输与处理；
3.医学影像分析处理；
