WARNING:Net XXX has no driving source

这篇博客填一下以前一篇关于Altium designer ERROR的坑原文章
本次文章以基于AT89C51的函数信号发生器为例：https://blog.csdn.net/toyjis/article/details/105886632

在我们在画完原理图后，很多人都会选择进行编译，一方面可以检查电气关系是否正确，一方面可以确保在后续PCB设计中不会因原理图出错而返工。但是，在当我们编译后，经常会出现WARNING:Net XXX has no driving source这样的警告，而且这种警告经常会出现在单片机的晶振和复位网络中，本文将会从报错原因，产生原理和解决方案几个部分进行讨论。

下图为编译结果，其中No.4warning和电源有关，详见文章https://blog.csdn.net/toyjis/article/details/105567531

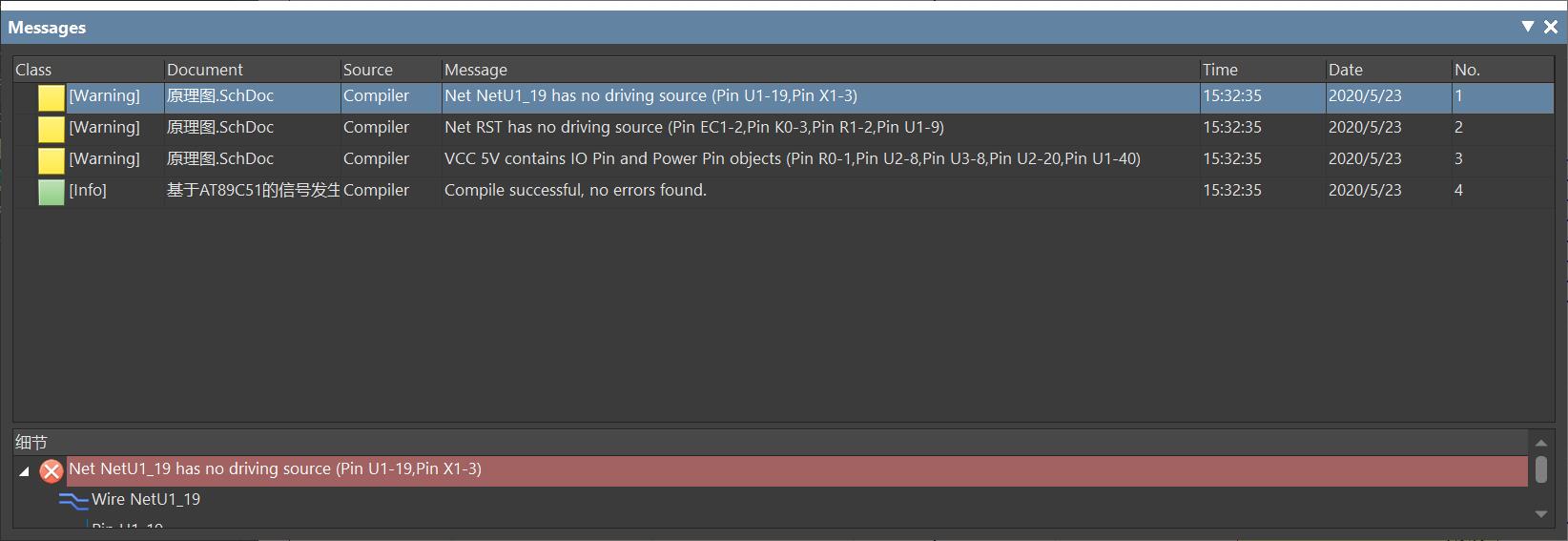

编译后的warning

报错原因：
首先，我们尝试翻译一下这个warning是什么意思：Net—网络，RST—我们的复位网络名称，has no—没有/缺少，driving source—驱动源。连起来就是说：在网络RST/XTAL1/XTAL2中，没有驱动源。这就要求我们知道，什么东西是驱动源，如果我们找到驱动源，然后加入到网络中，这个问题估计就会解决。

什么是驱动源呢？
在电路中分为有源器件和无源器件，他们最本质的区别就是内部有无电源，一般的电阻、电容、电感等都是无源器件，ic、模块等都是有源器件。辨别他们的技巧就是：需要加电才能表现特性的称为有源器件，反之，则为无源器件。

在搞明白报错原因后，我们看一下为什么会有这个warning。

产生原理：

我们可以在messages里双击warning，将错误点在原理图中定位，如下图所示：
问题点

我们分析一下为什么会有警告：

1、RST电路。我们看一下RST电路两端的元器件，在MCU部分，RST接入51单片机芯片第九脚（RST），仔细观察芯片表示，RST脚是一个向内的箭头，它代表input（输入），这个脚只能单向输入，肯定不能输出作为一个电源或者信号源。再看复位电路部分，RST分接到了电阻R1、电解电容EC1和开关K0上，前面在报错原因部分我们就已经说了，阻容感都是无源器件，而开关在断开时就是断路，更不可能是驱动源。很显然这个电路没有驱动源。
2、XTAL1/XTAL电路。同理，我们看一下这两个电路，芯片端还是input属性，连接元器件也是无源器件。

通过分析我们已经找到了为什么出现错误，现在我们看看这么解决问题。

解决方案：

1、最生猛的解决方案——直接加上电源。但是很显然这是不行的，RST电路接入电源后一直都是高电平，芯片的复位电路就报废掉了。XTAL是晶振电路，加入电源后整个芯片时钟都会崩溃（错的！！）

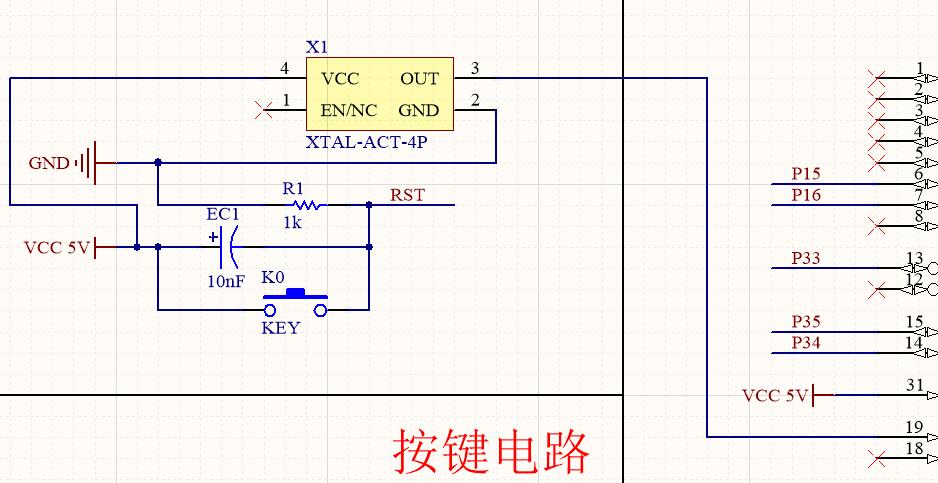

2、修改元器件。已知存在有源晶振（oscillator），我们接入其测试一下（省去滤波电容）。

编译结果
芜湖，换汤不换药，有源晶振也不行。
