　　1，颜色和线条：

           b    blue   蓝      .     point              -     solid
           g    green  绿      o     circle             :     dotted
           r    red    红      x     x-mark             -.    dashdot
           c    cyan   青      +     plus               -- dashed
           m    magenta 品红   *     star             (none)  no line
           y    yellow 黄      s     square
           k    black  黑      d     diamond
           w    white  白      v     triangle (down)
                               ^     triangle (up)
                               <     triangle (left)
                               >     triangle (right)
                               p     pentagram 五角星
                               h     hexagram  六角星

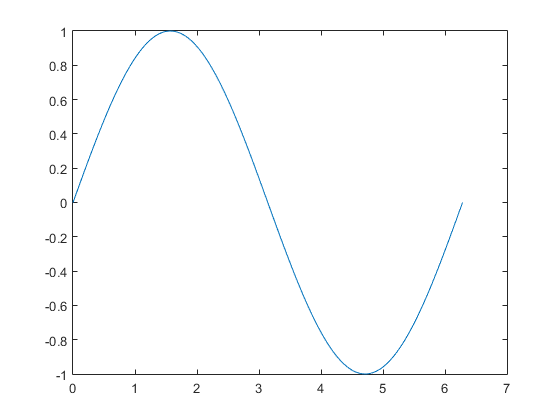

　　2，plot(x，y)：创建2维直线图。例如（以下代码都是在command窗口敲的）：

>> x = 0:pi/100:2*pi;
>> y = sin(x);
>> plot(x,y)

　　图示：
　　　　　　这里写图片描述

　　3，plot(X1,Y1,...,Xn,Yn)：画n条线。例如：

>> x = linspace(-2*pi,2*pi);
>> y1 = sin(x);
>> y2 = cos(x);
>> plot(x,y1,x,y2)

　　图示：
　　　　　　这里写图片描述

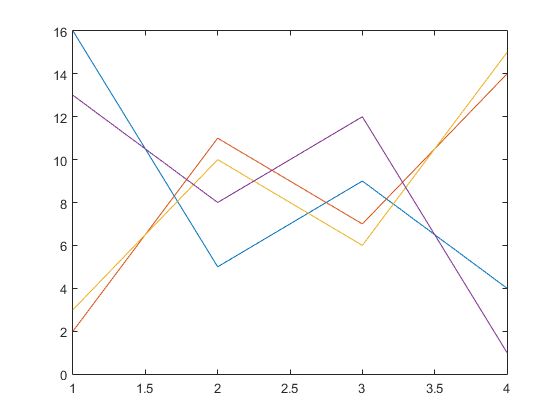

　　4，plot(Y)：Y是矩阵，这表示矩阵的每一行都画一条线。例如：

>> Y = magic(4);　　　% 这是一个4*4的矩阵，详情请在command窗口输入help magic查看
>> plot(Y)

　　图示：
　　　　　　这里写图片描述

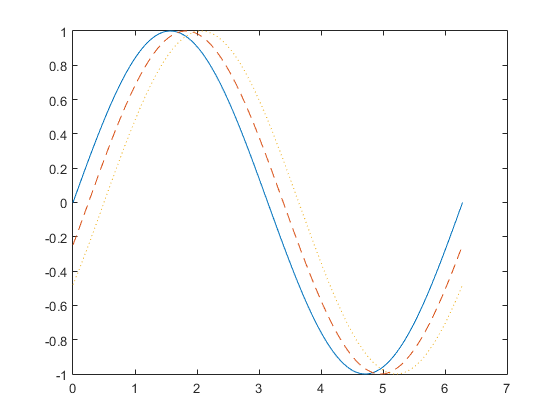

　　５，plot(x,y1, x,y2,'--', x,y3,':')：画三条不同风格的线，‘’中的内容可以改为第1小节的其他线条。例子如下：

>> x = 0:pi/100:2*pi;
>> y1 = sin(x);
>> y2 = sin(x-0.25);
>> y3 = sin(x-0.5);
>> plot(x,y1,x,y2,'--',x,y3,':')

　　图示：
　　　　　　　这里写图片描述

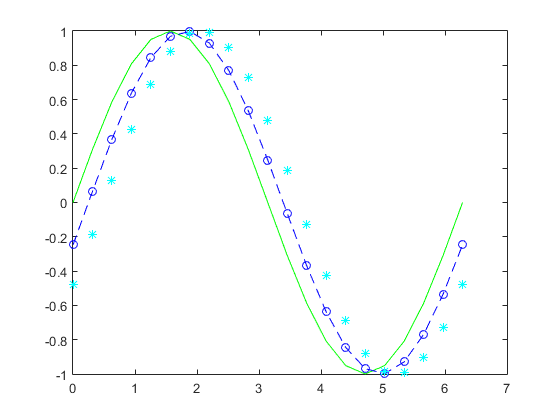

　　6，plot(x,y1,'g',x,y2,'b--o',x,y3,'c*')：特殊的线条和颜色组合，引号内的就是颜色和线条，可以由第1小节的颜色和线条自由组合。例如：

>> x = 0:pi/10:2*pi;
>> y1 = sin(x);
>> y2 = sin(x-0.25);
>> y3 = sin(x-0.5);
>> plot(x,y1,'g',x,y2,'b--o',x,y3,'c*')

　　图示：
　　　　　　　这里写图片描述

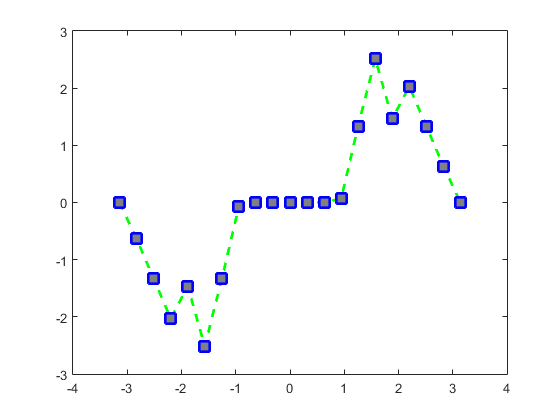

　　７，线宽调整

plot(x,y,'--gs','LineWidth',2,'MarkerSize',10,'MarkerEdgeColor','b','MarkerFaceColor',[0.5,0.5,0.5])

　　这里'--gs'表示用方框画点，然后用绿色虚线连结；'LineWidth',2表示绿色虚线宽度为2；'MarkerSize',10表示方框大小为10；'MarkerEdgeColor','b'表示方框边缘颜色为蓝色；'MarkerFaceColor',[0.5,0.5,0.5]表示方框填充色为[0.5,0.5,0.5]（这是RGB颜色值）。例如：

>> x = -pi:pi/10:pi;
>> y = tan(sin(x)) - sin(tan(x));
>> plot(x,y,'--gs','LineWidth',2,'MarkerSize',10,'MarkerEdgeColor','b','MarkerFaceColor',[0.5,0.5,0.5])

　　图示：
　　　　　　　这里写图片描述

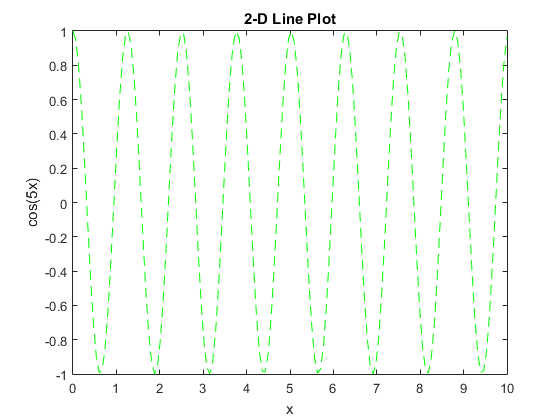

　　8，标题和坐标轴标签，例如：

>> x = linspace(0,10,150);
>> y = cos(5*x);
>> plot(x,y,'--g')
>> title('2-D Line Plot')
>> xlabel('x')
>> ylabel('cos(5x)')

　　图示：
　　　　　　　这里写图片描述

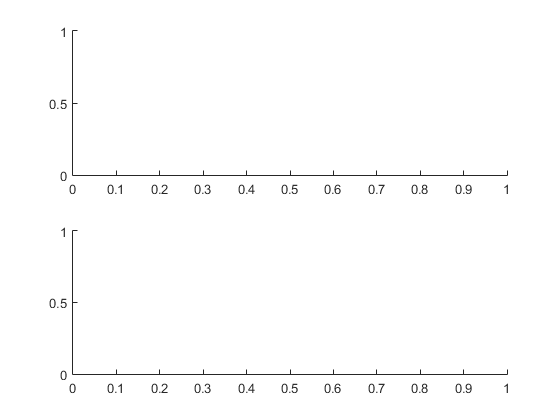

　　9，绘制子图，点这里有详细的讲解。这里还是举个例子：

>> ax1 = subplot(2,1,1); % top subplot
>> ax2 = subplot(2,1,2); % bottom subplo

　　图示：
　　　　　　　这里写图片描述

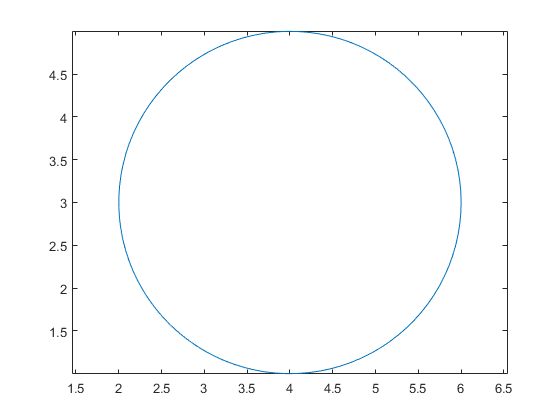

　　10，画圆。例子：

r = 2;     % 半径
xc = 4;    % (xc,yc)是圆心坐标
yc = 3;
theta = linspace(0,2*pi);
x = r*cos(theta) + xc;
y = r*sin(theta) + yc;
plot(x,y)
axis equal     % 把x,y轴设为等距，以便于更好地显示圆。
