VLAN的简单配置实例（图文并茂）
**
前言：vlan是什么
**
VLAN（Virtual Local Area Network）的中文名为”虚拟局域网”。 [1]
虚拟局域网（VLAN）是一组逻辑上的设备和用户，这些设备和用户并不受物理位置的限制，可以根据功能、部门及应用等因素将它们组织起来，相互之间的通信就好像它们在同一个网段中一样，由此得名虚拟局域网。VLAN是一种比较新的技术，工作在OSI参考模型的第2层和第3层，一个VLAN就是一个广播域，VLAN之间的通信是通过第3层的路由器来完成的。与传统的局域网技术相比较，VLAN技术更加灵活，它具有以下优点： 网络设备的移动、添加和修改的管理开销减少；可以控制广播活动；可提高网络的安全性。 [1]
在计算机网络中，一个二层网络可以被划分为多个不同的广播域，一个广播域对应了一个特定的用户组，默认情况下这些不同的广播域是相互隔离的。不同的广播域之间想要通信，需要通过一个或多个路由器。这样的一个广播域就称为VLAN。
一.实验环境
首先我们得有简单的实验环境：GNS3，C2691路由器
二.实验图示
如图，先建立如图所示的简单拓扑图。
注：记得给交换机设置好参数。如图
三.实验步骤
首先我们得配置好三台主机的ip地址。配置如图。
pc1
pc2
pc3
主机配置完成。接下来我们开始设置交换机。如图
我们可以查看路由功能查看我们已经设置好的vlan和接口。先配好三个vlan，10,20,30，然后退出vlan模式
如图配置好f1/0 接口的vlan。第二个红框可以简写为sw mo acc。第三个红框可以简写为sw acc vlan10.

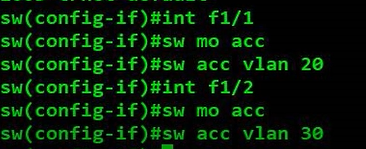

同样的我们也可以对f1/1 和f1/2设置。如下。
图片转存中…(img-4xQeqhXG-1571411349141)]
至此，简单的vlan配置实验完毕。有兴趣的童鞋可以去测试下，刚开始三台主机是可以互通的，但经过我们的vlan实验操作之后，三台主机便不能互通了，形成了隔离。
结论：这里的vlan就是将本可以互通的几台虚拟机给分开，可以联系生物的物种隔离来类比做理解。
