一、android结构图（上下文关系）



 stagefright概述「建议收藏」



二、android目录结构



自从android4.2版本之后，媒体的相关代码都放到framework/av/的目录中,俗称”AV工作者”，呵呵（本地代码不是太健全，目录我手动敲，公司代码健全，直接导出目录树）





[plain]
view plain
copy
print
?

  1. |—– media
  2. |       |
  3. |       |– libmedia_native   //JNI交互部分，从名字可以看出来
  4. |       |
  5. |       |– libmedia          //一个服务端的代理，对应用层提供相关的接口，和服务端交互
  6. |       |
  7. |       |– libmediaplayerservice //服务段 （分发器，交换机的作用，个人理解）
  8. |       |
  9. |       |– libstagefright  //一个服务端的分支，支持工作
  10. |       |
  11. |       |– mediaserver     //媒体进程，管理媒体一些相关信息，关注较少
  12. |       |
  13. |       |– mtp           //文件夹操作媒体的相关东西
  14. |       |



再进一步，我们看一下stagefright的里面包括什么东东



[plain]
view plain
copy
print
?

  1. |– stagefright
  2. |   |
  3. |   |– codecs   //提供解码器实现
  4. |   |
  5. |   |– colorconversion   //颜色空间转换
  6. |   |
  7. |   |– foundation   //基本数据结构的实现
  8. |   |
  9. |   |– httplive   //m3u8解析
  10. |   |
  11. |   |– id3        // ID3 TAG解析（一般用于MP3格式的metadata容器）
  12. |   |
  13. |   |– include    //基本头文件
  14. |   |
  15. |   |– matroska   //matroska文件解析
  16. |   |
  17. |   |– mpeg2ts    //mpeg2ts文件解析和数据获取一些处理
  18. |   |
  19. |   |– mp4        //MP4的格式解析
  20. |   |
  21. |   |– omx        //IOMX接口实现
  22. |   |
  23. |   |– rtsp       //rtsp文件解析
  24. |   |
  25. |   |– wifi-display //关于wifi的处理
  26. |   |
  27. |   |– yuv         //YUV数据的处理
  28. |   |

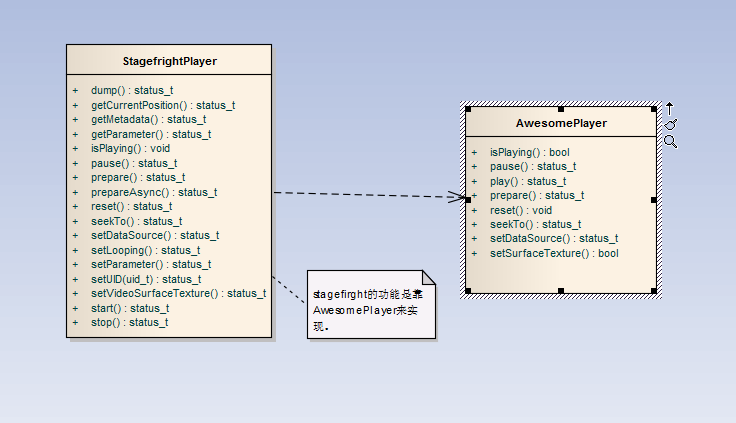

 三、“演讲恐惧着”的接口事件





本地媒体的事件处理接口



stagefright概述「建议收藏」



 stage fright 英文的意思就： 演讲恐惧者，AwesomePlayer 功能强大的播放器

在android中也是这个这样，“演讲恐惧者”有强大的接口和事件处理接口，但是，它不去实现，而是全部通过AwesomePlayer来完成的，在其初始化时，就直接实例化功能强大播放器并且对其设置监听。代码如下：



StageFrightPlayer.cpp

[cpp]
view plain
copy
print
?

  1. StagefrightPlayer::StagefrightPlayer()
  2.     : mPlayer(new AwesomePlayer) {
  3.     ALOGV(“StagefrightPlayer”);
  4.
  5.     mPlayer->setListener(this);
  6. }



接口基本调用流程：



1.Java层通过JNI调用C++侧的mediaplayer相关接口

2.mediaPlayerService中创建服务器端客户端，分别实例化相关播放器，这里会把接口事件调用到具体的播放器如：本地媒体调用stagefright，流媒体调用NuPlayerDriver

3.stagefright会调用AwesomePlayer相应接口,其实流媒体侧和本地媒体类似的，最后会调用Nuplayer



媒体事件类型



[cpp]
view plain
copy
print
?

  1. enum media_event_type {
  2.     MEDIA_NOP               = 0, // interface test message
  3.     MEDIA_PREPARED          = 1, //媒体准备完毕
  4.     MEDIA_PLAYBACK_COMPLETE = 2, //播放事件
  5.     MEDIA_BUFFERING_UPDATE  = 3, //Buffer更新事件，更新的值是百分比
  6.     MEDIA_SEEK_COMPLETE     = 4, //seek事件
  7.     MEDIA_SET_VIDEO_SIZE    = 5, //视频尺寸
  8.     MEDIA_TIMED_TEXT        = 99, //字幕相关的，基本不用
  9.     MEDIA_ERROR             = 100, //错误
  10.     MEDIA_INFO              = 200, //媒体详细信息
  11. };

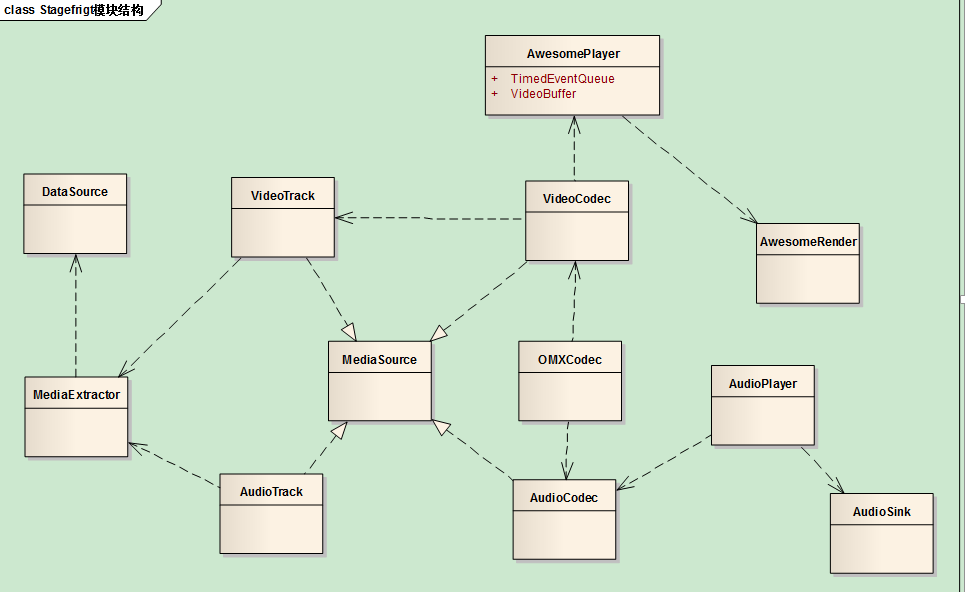

stagefright模块结构



stagefright概述「建议收藏」

                                                                                             stagefright模块结构图



1.mediaPlayerservice调用Stagefright相应的接口

2.Stagefright调用AwesomePlayer相应的接口

3.AwesomePlayer调用OMXCode读取ES数据，并且进行解码的处理

4.OMXCodec调用MediaSource的read函数来获取音视频的数据

5.OMXCodec调用Android的IOMX接口，其实就是Stagefrightde中的 OMX实现

6. OMX调用OMXMaster，而OMXMaster调用OMXPluginBase的接口，这里也可以获取外部的Codec的插件，最终调用对应的解码组建来完成解码，不同解码组件不太相同，后面会做介绍

7.解码完成后，通过OMXcodec返回的裸码流数据会在Awesomeplayer中调用Render模块，实现渲染，从而给用户提供了画面
