前言

推出一个新系列，《看图轻松理解数据结构和算法》，主要使用图片来描述常见的数据结构和算法，轻松阅读并理解掌握。本系列包括各种堆、各种队列、各种列表、各种树、各种图、各种排序等等几十篇的样子。

关于LSM树

LSM树，即日志结构合并树(Log-Structured Merge-Tree)。其实它并不属于一个具体的数据结构，它更多是一种数据结构的设计思想。大多NoSQL数据库核心思想都是基于LSM来做的，只是具体的实现不同。所以本来不打算列入该系列，但是有朋友留言了好几次让我讲LSM树，那么就说一下LSM树。

LSM树诞生背景

传统关系型数据库使用btree或一些变体作为存储结构，能高效进行查找。但保存在磁盘中时它也有一个明显的缺陷，那就是逻辑上相离很近但物理却可能相隔很远，这就可能造成大量的磁盘随机读写。随机读写比顺序读写慢很多，为了提升IO性能，我们需要一种能将随机操作变为顺序操作的机制，于是便有了LSM树。LSM树能让我们进行顺序写磁盘，从而大幅提升写操作，作为代价的是牺牲了一些读性能。

关于磁盘IO

磁盘读写时涉及到磁盘上数据查找，地址一般由柱面号、盘面号和块号三者构成。也就是说移动臂先根据柱面号移动到指定柱面，然后根据盘面号确定盘面的磁道，最后根据块号将指定的磁道段移动到磁头下，便可开始读写。

整个过程主要有三部分时间消耗，查找时间(seek time) +等待时间(latency time)+传输时间(transmission time) 。分别表示定位柱面的耗时、将块号指定磁道段移到磁头的耗时、将数据传到内存的耗时。整个磁盘IO最耗时的地方在查找时间，所以减少查找时间能大幅提升性能。

LSM树原理

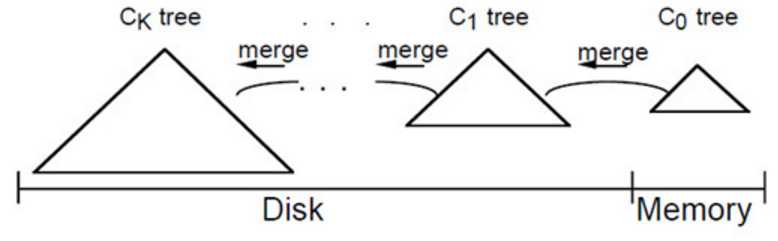

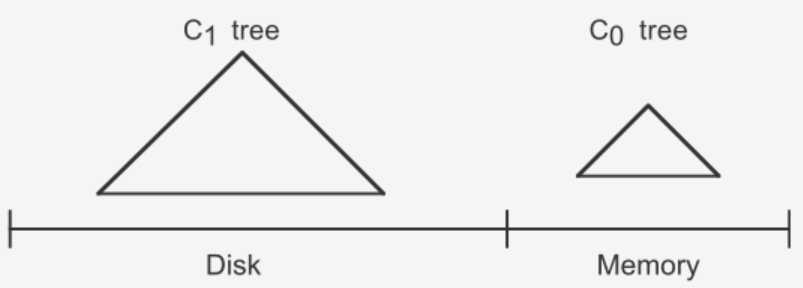

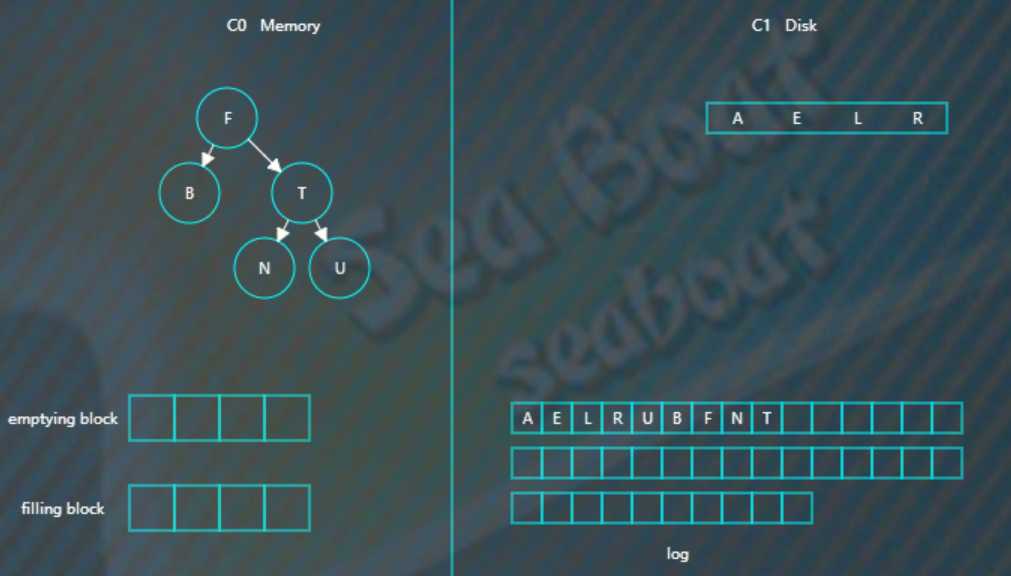

LSM树由两个或以上的存储结构组成，比如在论文中为了方便说明使用了最简单的两个存储结构。一个存储结构常驻内存中，称为C0 tree，具体可以是任何方便健值查找的数据结构，比如红黑树、map之类，甚至可以是跳表。另外一个存储结构常驻在硬盘中，称为C1 tree，具体结构类似B树。C1所有节点都是100%满的，节点的大小为磁盘块大小。

插入步骤

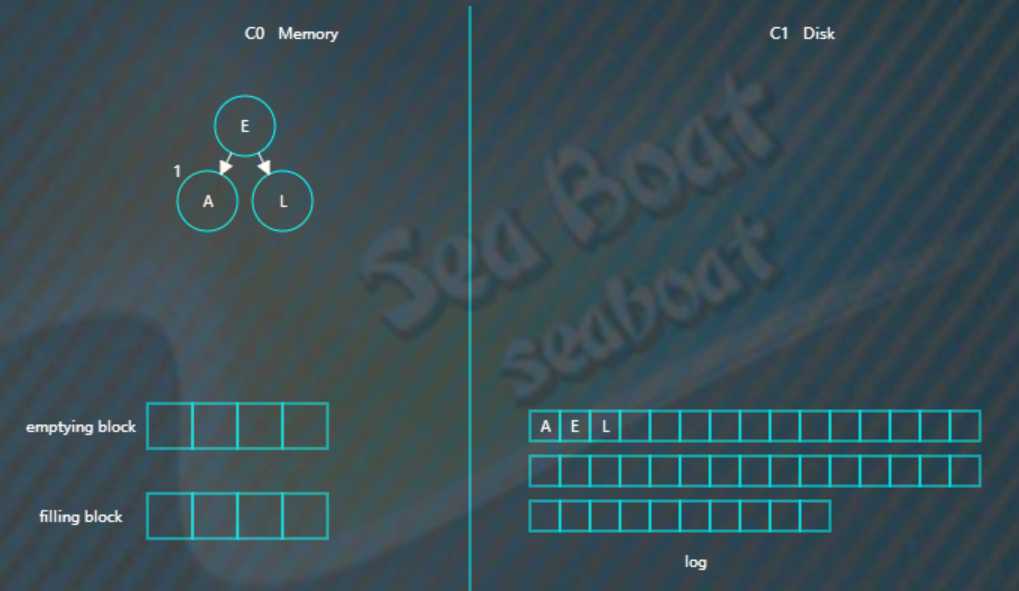

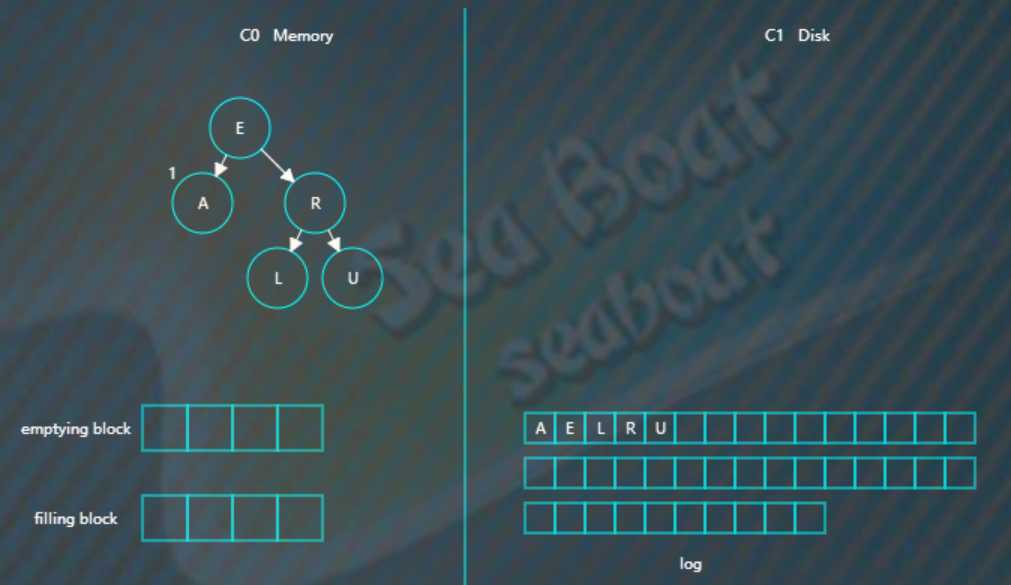

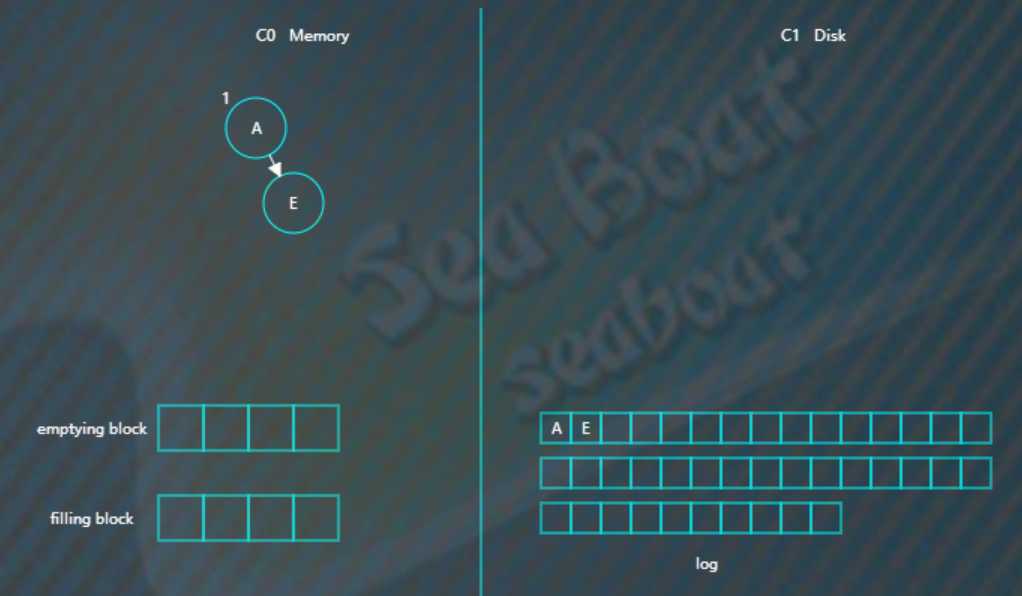

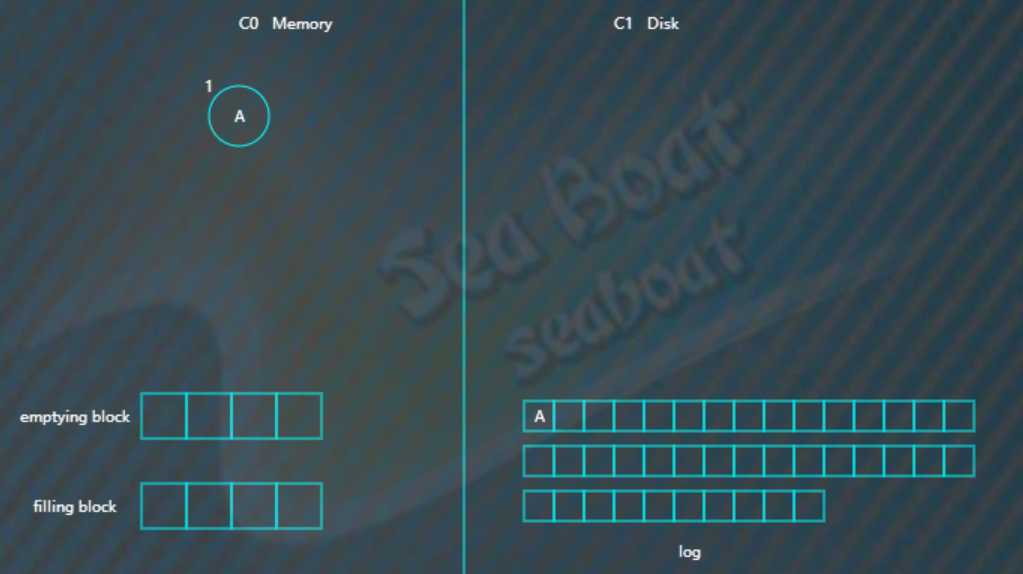

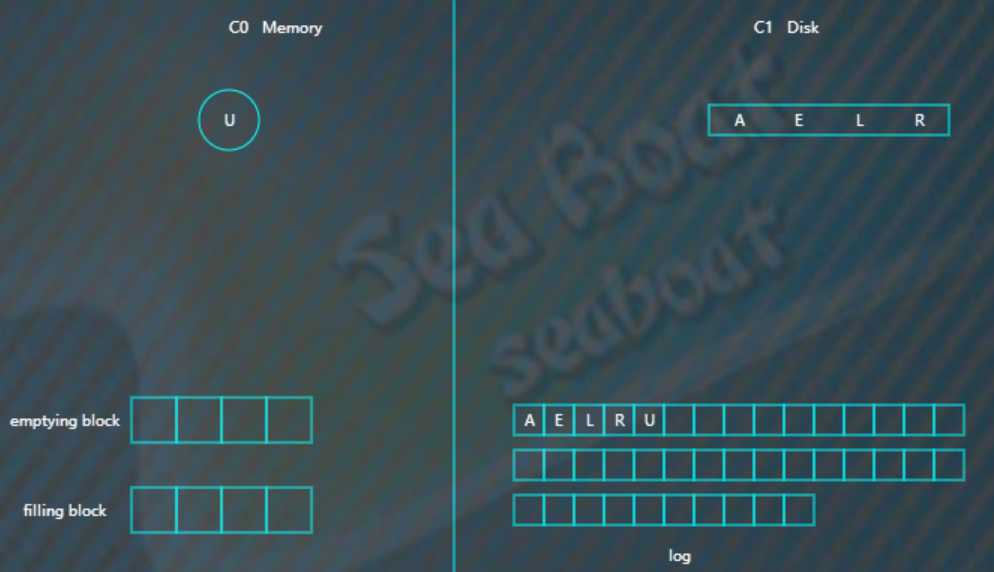

大体思路是：插入一条新纪录时，首先在日志文件中插入操作日志，以便后面恢复使用，日志是以append形式插入，所以速度非常快；将新纪录的索引插入到C0中，这里在内存中完成，不涉及磁盘IO操作；当C0大小达到某一阈值时或者每隔一段时间，将C0中记录滚动合并到磁盘C1中；对于多个存储结构的情况，当C1体量越来越大就向C2合并，以此类推，一直往上合并Ck。

合并步骤

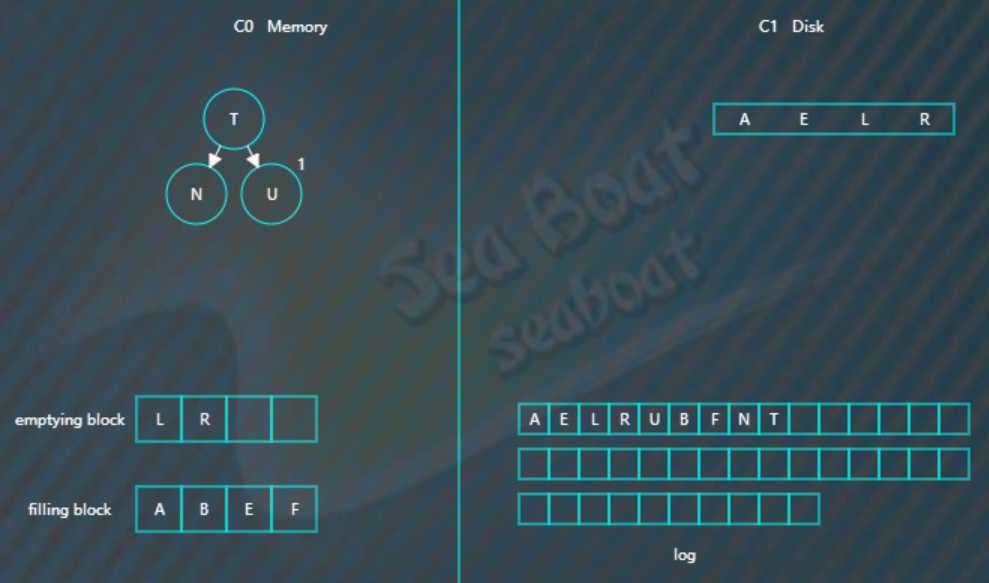

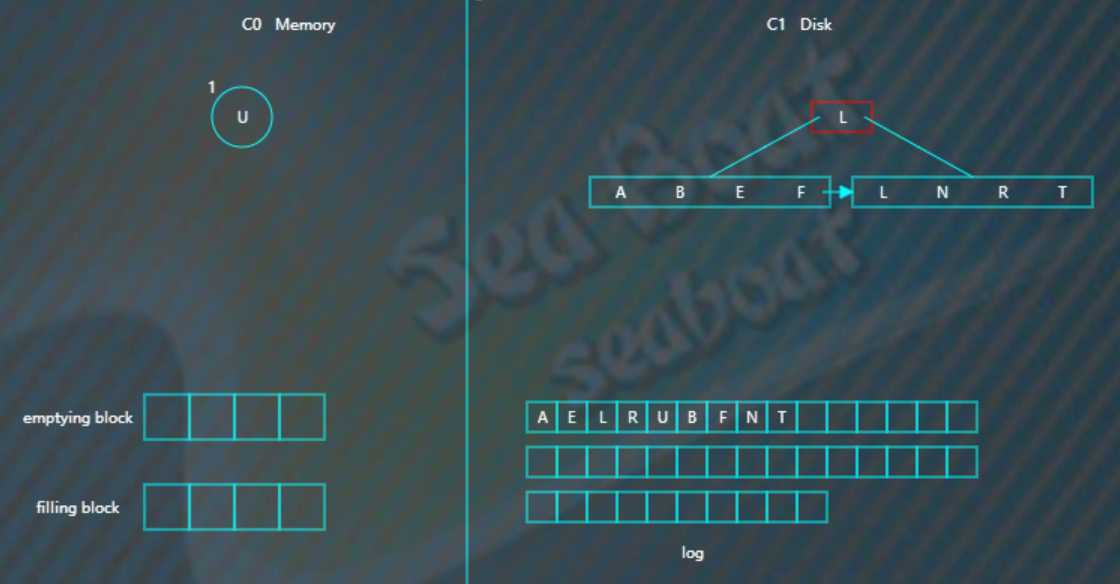

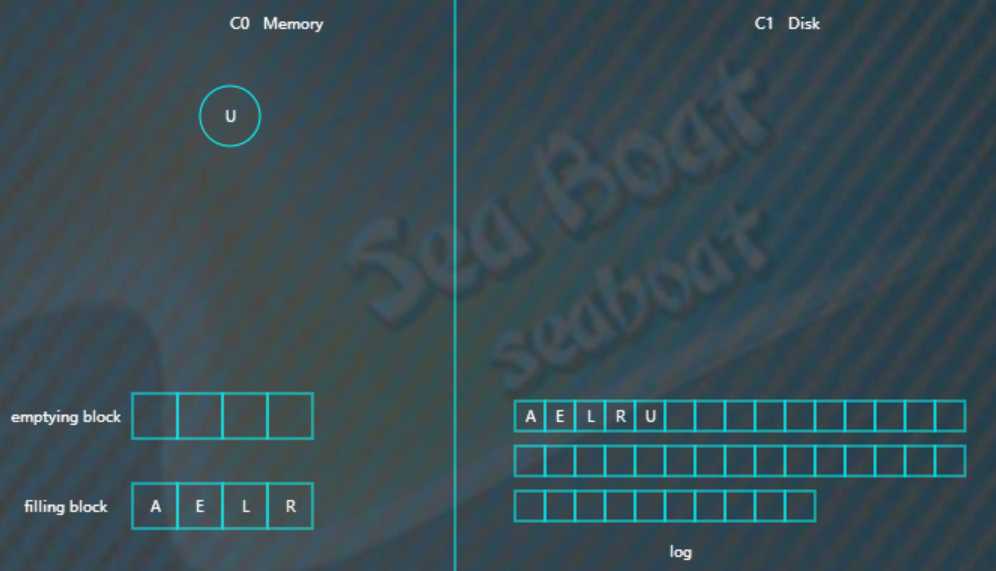

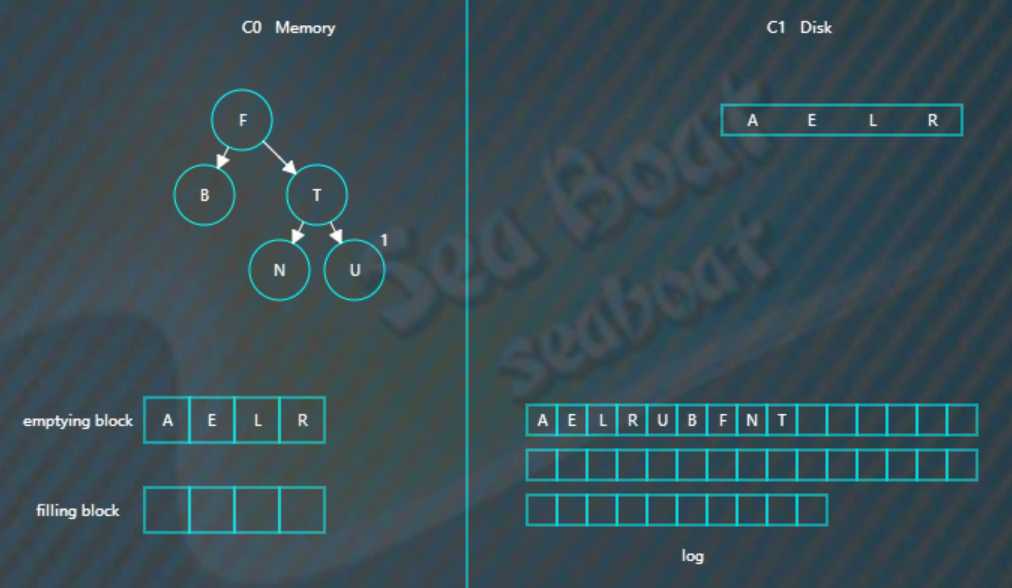

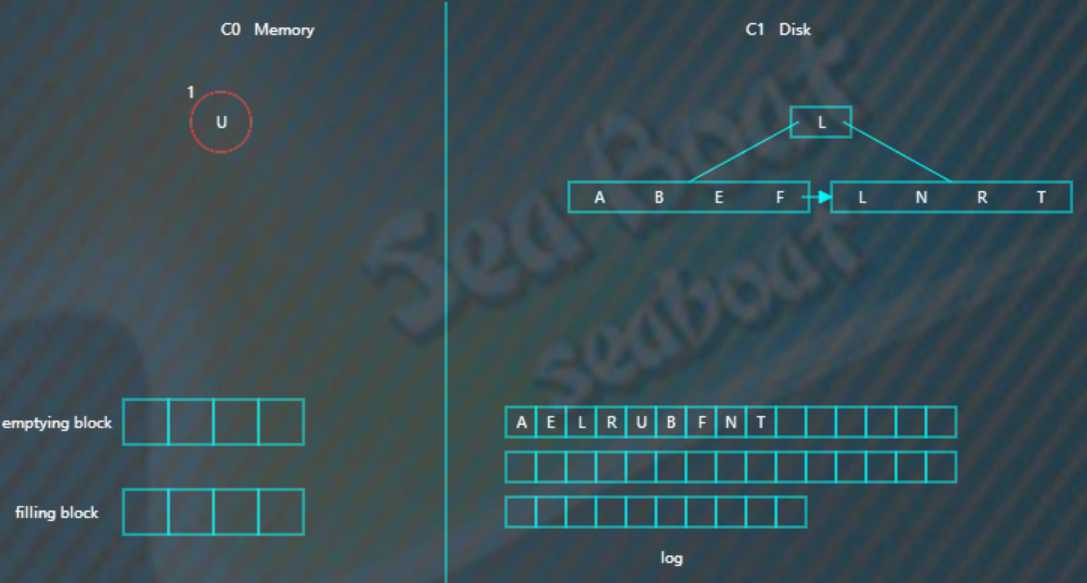

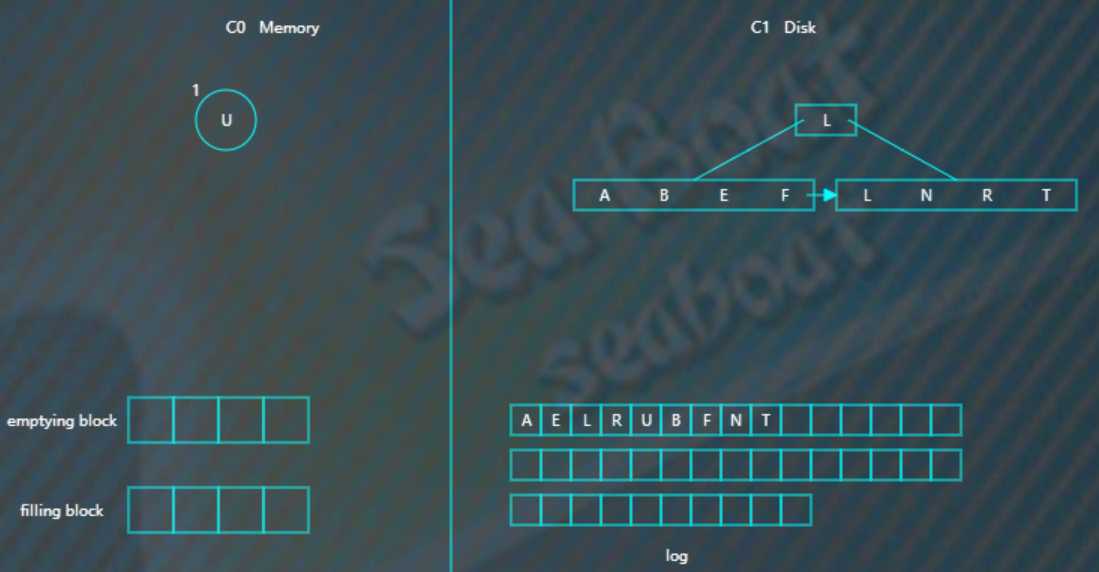

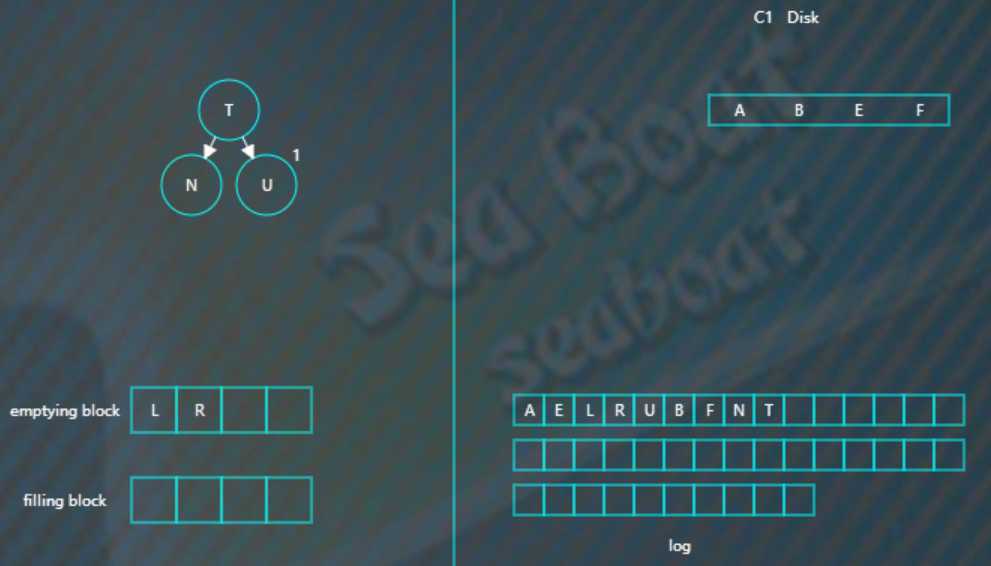

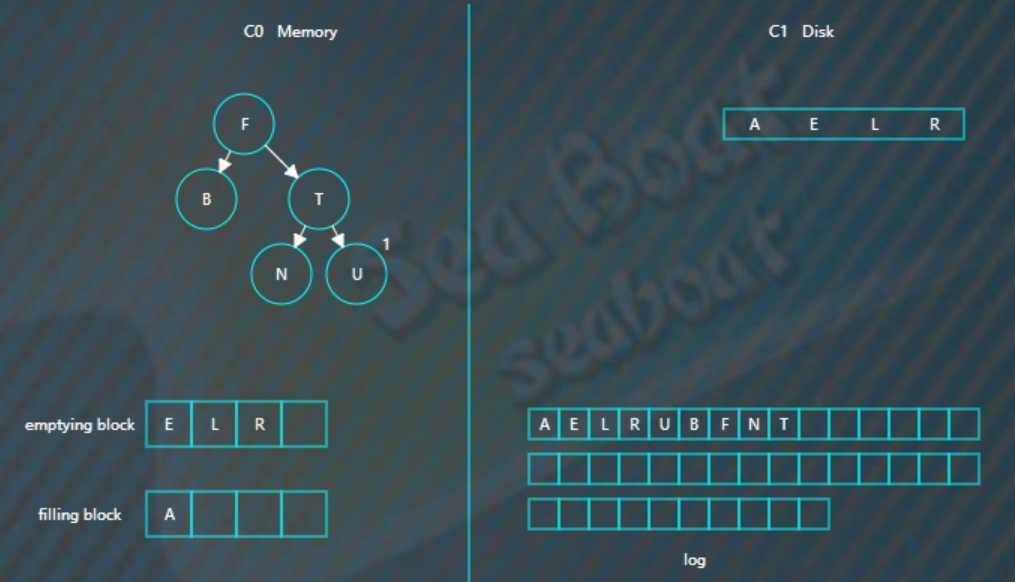

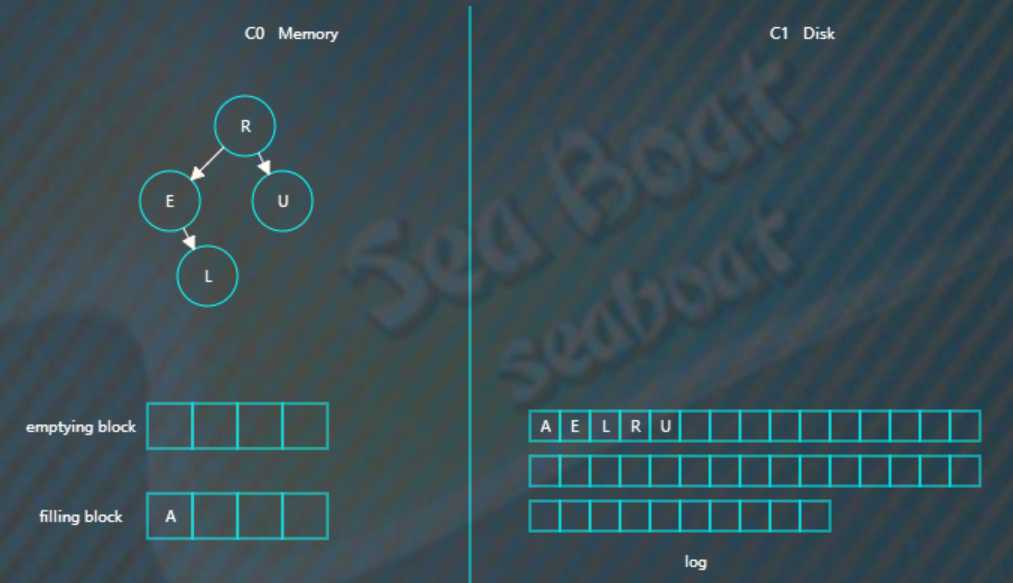

合并过程中会使用两个块：emptying block和filling block。

从C1中读取未合并叶子节点，放置内存中的emptying block中。

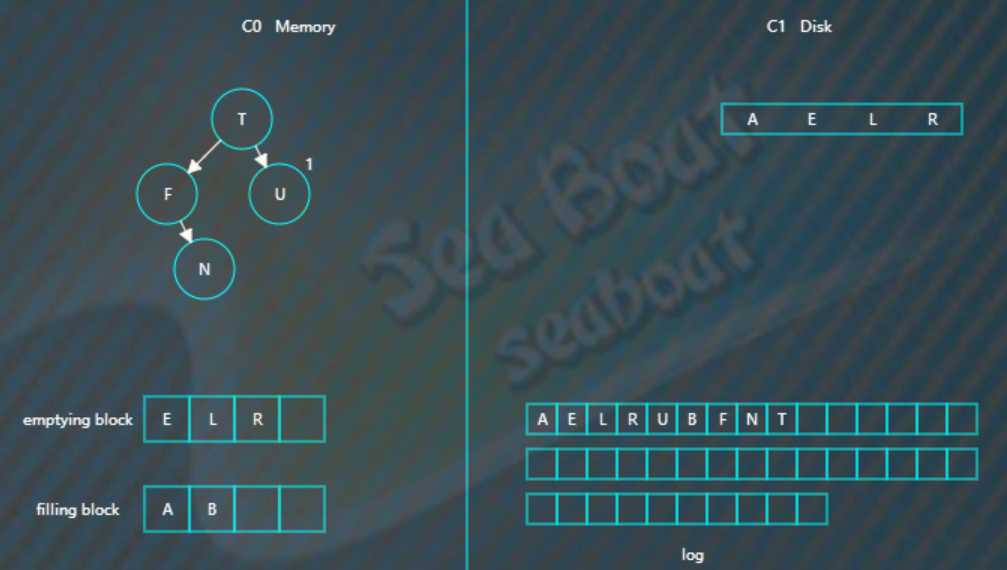

从小到大找C0中的节点，与emptying block进行合并排序，合并结果保存到filling block中，并将C0对应的节点删除。

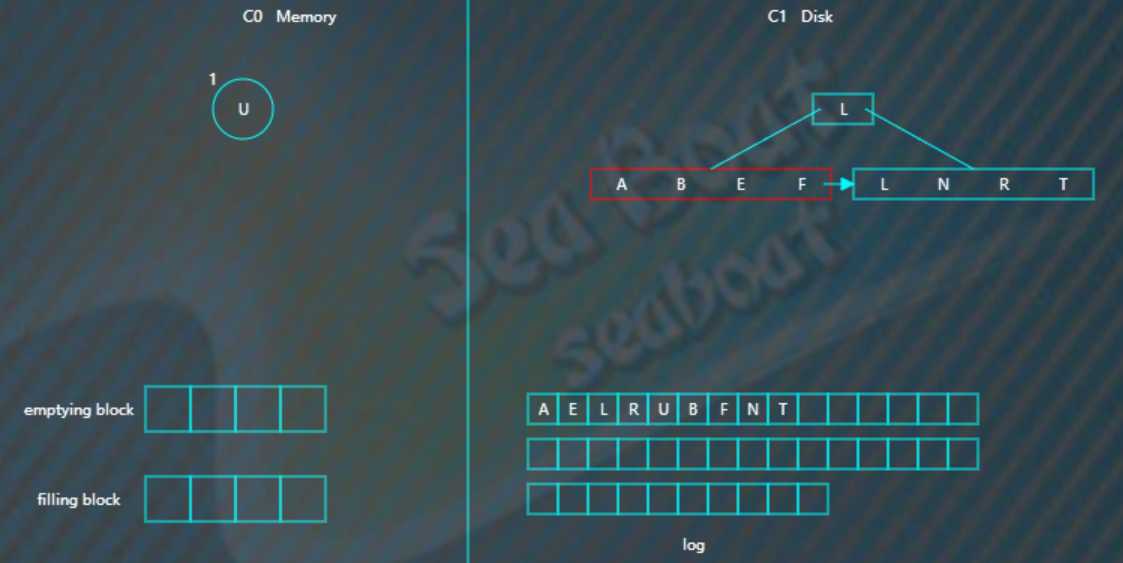

不断执行第2步操作，合并排序结果不断填入filling block中，当其满了则将其追加到磁盘的新位置上，注意是追加而不是改变原来的节点。合并期间如故宫emptying block使用完了则再从C1中读取未合并的叶子节点。

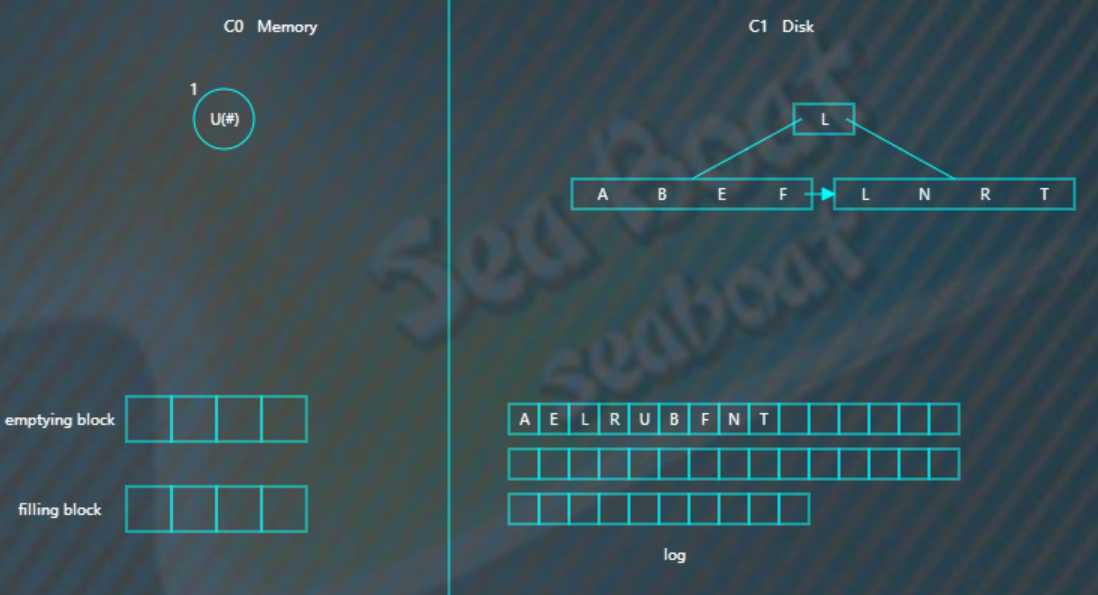

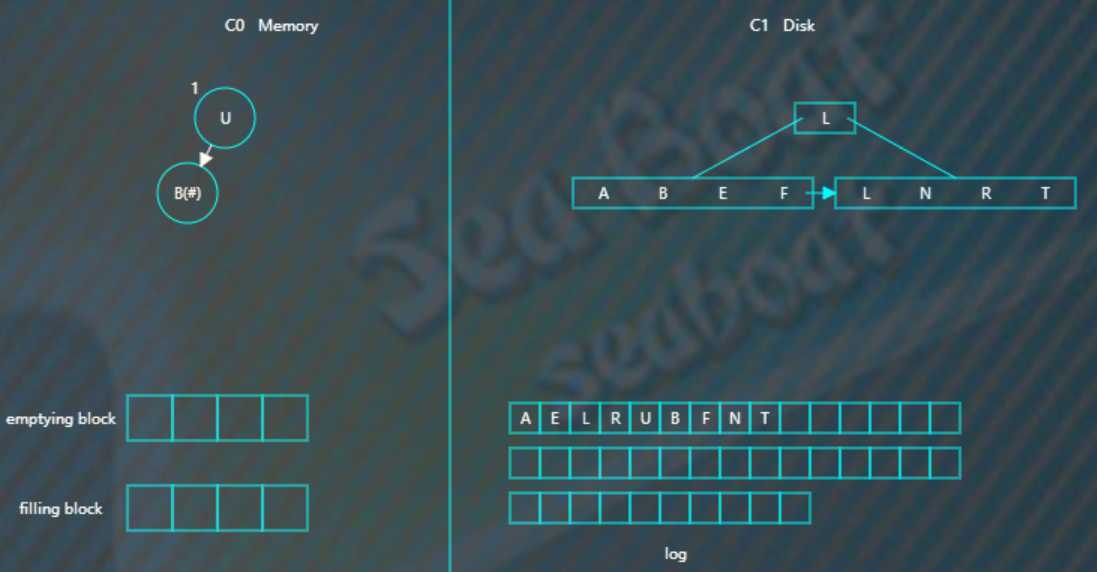

C0和C1所有叶子节点都按以上合并完成后即完成一次合并。
