在做单目三维位姿估计（即估计目标物相对相机的姿态或相机相对目标物的姿态）时会用到solvepnp函数，

函数原型为：

cv2.solvePnP(objectPoints, imagePoints, cameraMatrix, distCoeffs[, rvec[, tvec[, useExtrinsicGuess[, flags]]]]) → retval, rvec, tvec

参数解释

• objectPoints：世界坐标系中的3D点坐标，单位mm
• imagePoints：图像坐标系中点的坐标，单位像素
• cameraMatrix：相机内参矩阵
• distCoeffs：畸变系数
• rvec：旋转矩阵
• tvec：平移矩阵
• useExtrinsicGuess：是否输出平移矩阵和旋转矩阵，默认为false
• flags：SOLVEPNP _ITERATIVE、SOLVEPNP _P3P、SOLVEPNP _EPNP、SOLVEPNP _DLS、SOLVEPNP _UPNP

内参矩阵和畸变系数都是要通过标定得到的，这个不细讲，opencv官方提供了有标定例子（或者参考我的这篇文章：用matlab标定获取相机内参矩阵和畸变系数）。函数输出的是旋转矩阵rvec和tvec。

本文就来说说得到了这个旋转矩阵rvec后，如何得知目标物实际的角度呢~

旋转矩阵是一个3×3的正交矩阵，有3个自由度。处理旋转矩阵的问题时，通常采用旋转矩阵的方式来描述，也可以用旋转向量来表示，两者之间可以通过罗德里格斯（Rodrigues）变换来进行转换。

旋转矩阵和旋转向量间的转换请参考：旋转矩阵 和 旋转向量

其中，旋转向量的长度（模）表示绕轴逆时针旋转的角度（弧度）。

norm为求向量的模。

代码如下：

theta = np.linalg.norm(rvec) r = rvec / theta R_ = np.array([[0, -r[2][0], r[1][0]], [r[2][0], 0, -r[0][0]], [-r[1][0], r[0][0], 0]]) R = np.cos(theta) * np.eye(3) + (1 - np.cos(theta)) * r * r.T + np.sin(theta) * R_ print('旋转矩阵') print(R)

反变换也可以很容易的通过如下公式实现：

空间中三维坐标变换一般由三种方式实现，第一种是旋转矩阵和旋转向量；第二种是欧拉角；第三种是四元数。下面介绍旋转矩阵(旋转向量)与欧拉角实现三维空间坐标变换的方法以及两者之间的关系。

旋转矩阵

对于一个三维空间的点 P(x,y,z)P(x,y,z)，要将其绕 zz 轴旋转 θθ 角度是可以很简单地用旋转矩阵来表示的

 欧拉角

 此处得到结论：自旋转的“先转的放前面”

定角（Fixed angles）

围绕固定的坐标系转动。固定坐标系的原点，坐标系再围绕已经固定的轴转动，全程原坐标系不动。

注意！移动位置的顺序可以调换，但是旋转的顺序不能调换，结果不一样。

以X-Y-Z型为例子：即先围绕X轴进行转动γ°，然后围绕Y轴进行转动β°，最后围绕Z轴进行转动α°。注意逆时针为正方向。

X-Y-Z型公式：

重点：先转的轴的放后面运算，如下

代码：

def isRotationMatrix(R): Rt = np.transpose(R) #旋转矩阵R的转置 shouldBeIdentity = np.dot(Rt, R) #R的转置矩阵乘以R I = np.identity(3, dtype=R.dtype) # 3阶单位矩阵 n = np.linalg.norm(I - shouldBeIdentity) #np.linalg.norm默认求二范数 return n < 1e-6 # 目的是判断矩阵R是否正交矩阵（旋转矩阵按道理须为正交矩阵，如此其返回值理论为0） def rotationMatrixToAngles(R): assert (isRotationMatrix(R)) #判断是否是旋转矩阵（用到正交矩阵特性） sy = math.sqrt(R[0, 0] * R[0, 0] + R[1, 0] * R[1, 0]) #矩阵元素下标都从0开始（对应公式中是sqrt(r11*r11+r21*r21)），sy=sqrt(cosβ*cosβ) singular = sy < 1e-6 # 判断β是否为正负90° if not singular: #β不是正负90° x = math.atan2(R[2, 1], R[2, 2]) y = math.atan2(-R[2, 0], sy) z = math.atan2(R[1, 0], R[0, 0]) else: #β是正负90° x = math.atan2(-R[1, 2], R[1, 1]) y = math.atan2(-R[2, 0], sy) #当z=0时，此公式也OK，上面图片中的公式也是OK的 z = 0 return np.array([x, y, z])

 备注：np.linalg.norm(求范数)

 举例：

由角度推旋转矩阵

由旋转矩阵推角度

欧拉角（Euler angles）

“自旋转”，围绕当下（自己）的坐标系某轴转动，就是每次旋转，都固定被围绕的某一轴，另两轴动。

每次旋转，整个坐标系都会改变位置。

以Z-Y-Z型为例的公式：

重点：先转的轴的放前面运算，如下

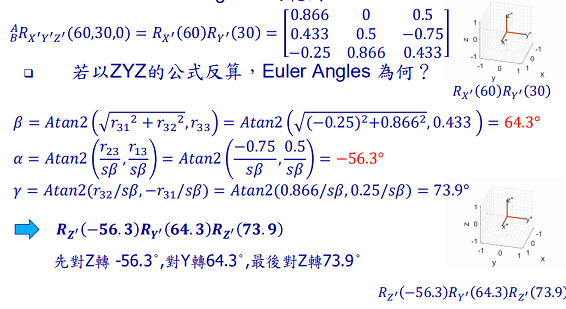

举例：

矩阵转角度:

注意：自旋转的“先转的放前面”

欧拉角转旋转矩阵

代码：

/ 欧拉角计算对应的旋转矩阵 / Mat eulerAnglesToRotationMatrix(Vec3f &theta) {     // 计算旋转矩阵的X分量     Mat R_x = (Mat_<double>(3,3) <<                1,       0,              0,                0,       cos(theta[0]),   -sin(theta[0]),                0,       sin(theta[0]),   cos(theta[0])                );     // 计算旋转矩阵的Y分量     Mat R_y = (Mat_<double>(3,3) <<                cos(theta[1]),    0,      sin(theta[1]),                0,               1,      0,                -sin(theta[1]),   0,      cos(theta[1])                );     // 计算旋转矩阵的Z分量     Mat R_z = (Mat_<double>(3,3) <<                cos(theta[2]),    -sin(theta[2]),      0,                sin(theta[2]),    cos(theta[2]),       0,                0,               0,                  1);     // 合并      Mat R = R_z * R_y * R_x;     return R; }

 旋转矩阵转欧拉角

代码：

/ * 功能： 1. 检查是否是旋转矩阵 / bool isRotationMatrix(Mat &R) { Mat Rt; transpose(R, Rt); Mat shouldBeIdentity = Rt * R; Mat I = Mat::eye(3,3, shouldBeIdentity.type()); return norm(I, shouldBeIdentity) < 1e-6; } / * 功能： 1. 通过给定的旋转矩阵计算对应的欧拉角 / Vec3f rotationMatrixToEulerAngles(Mat &R) { assert(isRotationMatrix(R)); float sy = sqrt(R.at<double>(0,0) * R.at<double>(0,0) + R.at<double>(1,0) * R.at<double>(1,0) ); bool singular = sy < 1e-6; // If float x, y, z; if (!singular) { x = atan2(R.at<double>(2,1) , R.at<double>(2,2)); y = atan2(-R.at<double>(2,0), sy); z = atan2(R.at<double>(1,0), R.at<double>(0,0)); } else { x = atan2(-R.at<double>(1,2), R.at<double>(1,1)); y = atan2(-R.at<double>(2,0), sy); z = 0; } return Vec3f(x, y, z); }

旋转向量转欧拉角（经过四元数）代码如下：

# 从旋转向量转换为欧拉角 def get_euler_angle(rotation_vector): # calculate rotation angles theta = cv2.norm(rotation_vector, cv2.NORM_L2) # transformed to quaterniond w = math.cos(theta / 2) x = math.sin(theta / 2)*rotation_vector[0][0] / theta y = math.sin(theta / 2)*rotation_vector[1][0] / theta z = math.sin(theta / 2)*rotation_vector[2][0] / theta ysqr = y * y # pitch (x-axis rotation) t0 = 2.0 * (w * x + y * z) t1 = 1.0 - 2.0 * (x * x + ysqr) print('t0:{}, t1:{}'.format(t0, t1)) pitch = math.atan2(t0, t1) # yaw (y-axis rotation) t2 = 2.0 * (w * y - z * x) if t2 > 1.0: t2 = 1.0 if t2 < -1.0: t2 = -1.0 yaw = math.asin(t2) # roll (z-axis rotation) t3 = 2.0 * (w * z + x * y) t4 = 1.0 - 2.0 * (ysqr + z * z) roll = math.atan2(t3, t4) print('pitch:{}, yaw:{}, roll:{}'.format(pitch, yaw, roll)) # 单位转换：将弧度转换为度 Y = int((pitch/math.pi)*180) X = int((yaw/math.pi)*180) Z = int((roll/math.pi)*180) return 0, Y, X, Z

参考：http://blog.miskcoo.com/2016/12/rotation-in-3d-space

https://blog.csdn.net/aic1999/article/details/#commentBox

https://www.cnblogs.com/aoru45/p/9781540.html

https://blog.csdn.net/u0/article/details/#commentsedit

https://blog.csdn.net/u0/article/details/
