12VRRP

12.1为什么要有vrrp

12.2VRRP的概念

通过VRRP将俩台路由器虚拟构成一台路由器，俩台路由器的浮动地址，即是路由器的虚拟地址，浮动地址也是下行地址的网关IP

VRRP决定了这个VRRP组中哪个为master路由，
master路由负责接收发送至网关（这个网关就是虚拟路由的虚拟IP）的数据包进行转发，以及响应PC对于其网关的ARP请求.

Backup路由侦听MASTER路由器的状态，并准备随时接替master路由器的工作.
VRRP路由器
运行VRRP路由器，一台VRPP路由器可以参与多个VRPP组中，在不同的组中，一台VRRP路由器可以充当不同的路由器.
VRPP组
一个VRRP组中由多个VRRP路由器构成，使用group ip进行标识组，使用同一VRRP组的VRRP路由器互相交换信息，每个VRRP组只能有一个MASTER.

虚拟路由器
对于每一个VRRP组,抽象出来的一一个逻辑路由器,该路由器充当网络用户的网关,该路由器并非真实存在,事实上对于用户而言,只需知道虚拟路由器的IP ,至于具体的虚拟路由器的角色由谁来承担、数据转发任务由谁来承担、Master挂掉之后谁来接替,这是VRRP的工作

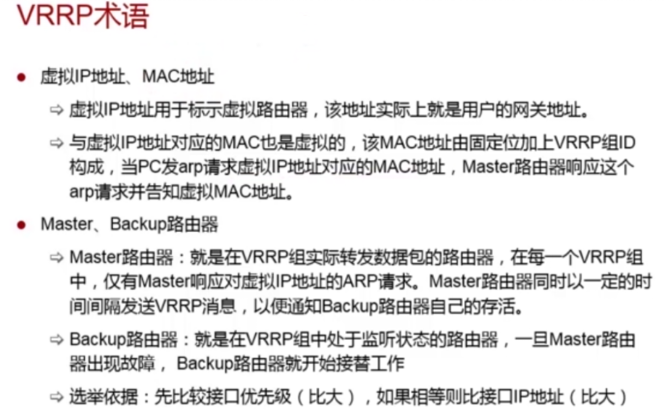

在这里插入图片描述

12.3VRRP的实现方式

在这里插入图片描述
1.要通过vrrp 虚拟一台路由器
2.用户把虚拟路由器的IP地址作为网关
3.两台路由器进行PK，谁胜出，谁胜出（master），谁就来充当虚拟路由器。 #备份路由器：backup

3.对虚拟MAC地址的ARP请求，虚拟IP地址的请求报文，不做回应。收到就丢弃。

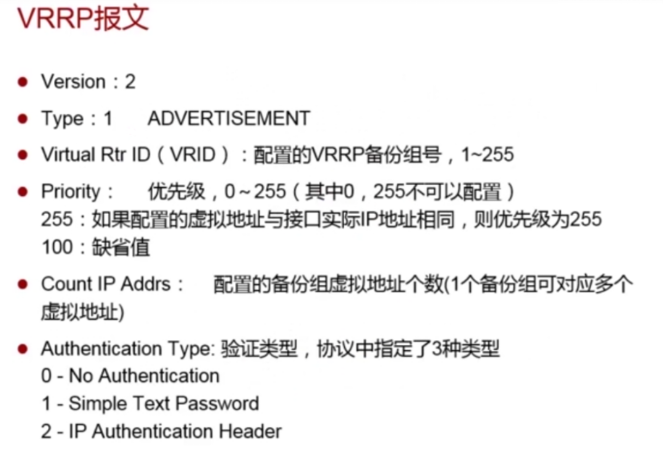

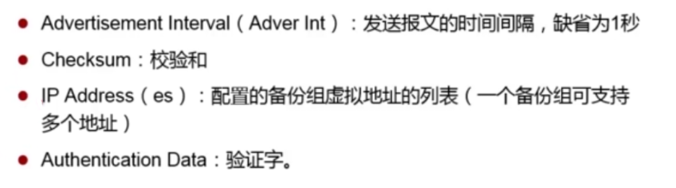

12.4VRRP的报文

在这里插入图片描述

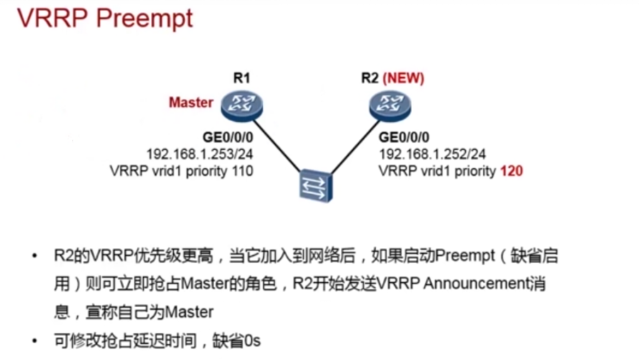

12.5VRRP的抢占

在这里插入图片描述
VRRP 抢占
优先级更高的设备，启动 preempt （默认开启）会成为 MASTER

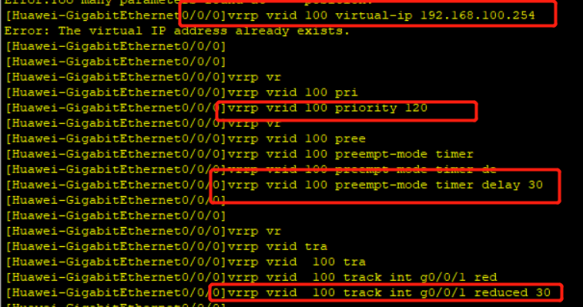

12.6VRRP的配置

12.7VRRP配置练习题

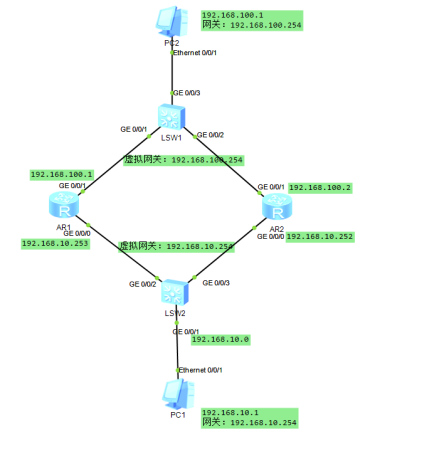

1.根据上图信息在ENSP搭建网络拓扑，并进行基础配置
2.设置vrrp组为10；AR1为master AR2为backup；
将相关配置命令粘贴到下方
Master

Back up

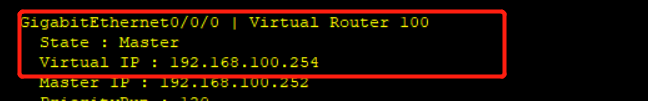

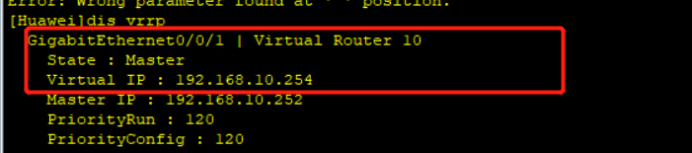

3.使用display vrrp命令查看vrrp组信息，将证明AR1是master的信息粘贴到下方；

在这里插入图片描述
4.在PC1去往maste路由器链路上开启wireshark抓包，去ping一下虚拟网关192.168.10.254；找到ARP的回复报文，查看虚拟路由器的mac地址是多少，将截图粘贴在下方。如果之前已经做过ping测试了，可以在pc1上使用arp -d清除掉ARP信息。根据老师上课讲的内容，能发现这个MAC地址有什么特点？
