一.概念简介
交互主要用于描述协作的动态行为。交互图用来描述系统中的对象如何进行相互作用，也就是一组对象是如何进行消息传递的。
二.分类
从上图可以看出，交互图可以分为顺序图和合作图，这两种图相互区别，但又可以相互转化，下面将会一一介绍。
顺序图
1.概念：顺序图描述按照时间的先后顺序对象之间的交互动作过程，强调消息的时间顺序。

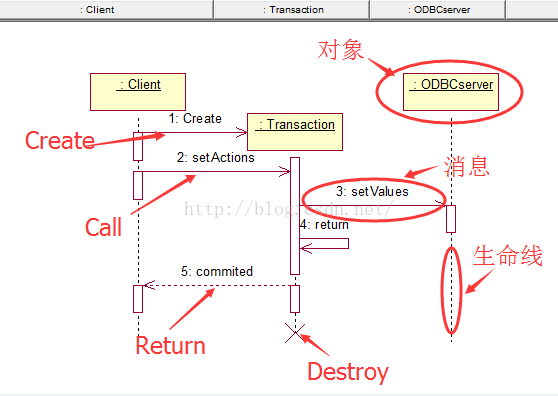

2.构成：
对象，
消息，
生命线
对象，
消息，
生命线
在上图中很明显的可以看出图示方法，还可以看出消息的形式，主要有：Create、Call、Send、Return、Destroy。
消息的类型：
简单消息：
从一个对象到另一个对象控制流的转移。
从一个对象到另一个对象控制流的转移。
同步消息：消息发出以后，发送对象必须等到接收对象的应答，才能继续自己的操作。
异步消息：消息发出以后，发送对象不必等到接收对象的应答，就可以继续自己的操作。

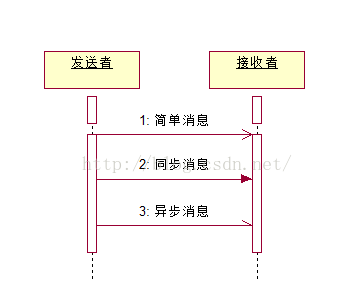

消息的符号：

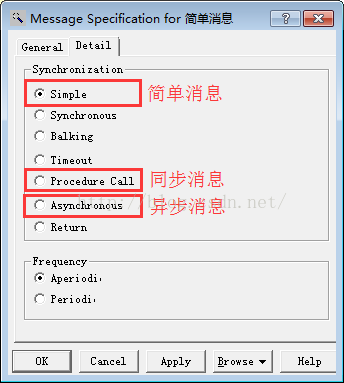

在Rational Rose中，同步消息和异步消息是由简单消息演化过来的，首先添加好简单消息，双击，弹出如下窗口，根据具体情况选择即可。
协作图
协作图强调的是发送和接收消息的对象之间的组织结构，使用协作图来说明系统的动态情况。主要描述协作对象间的交互和链接，显示对象、对象间的链接以及对象间如何发送消息。
对象图和协作图的关系
1.二者在语义上等价
2.二者可以相互转化
3.二者侧重点不同
顺序图侧重时间顺序，合作图侧重对象之间的关系。
机房收费系统中的顺序图和协作图
1.查询信息

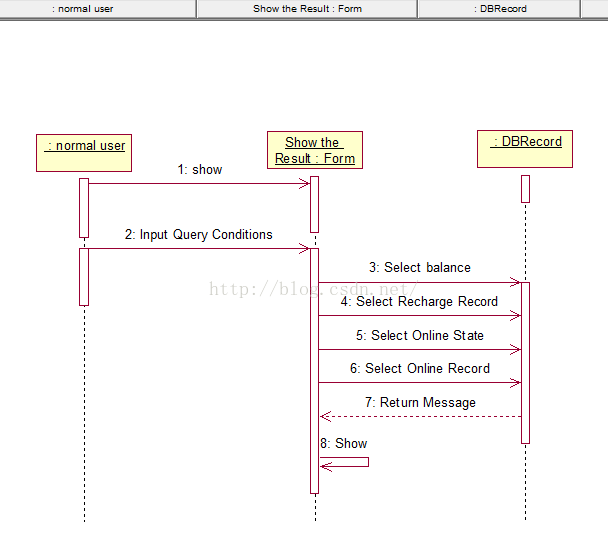

顺序图

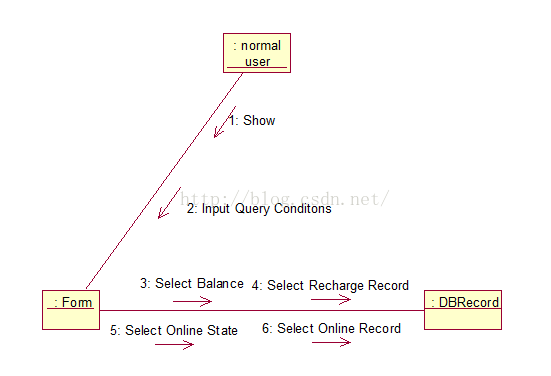

协作图
2.注册用户信息

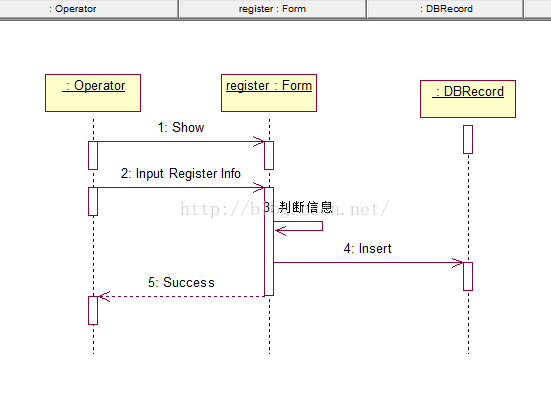

顺序图

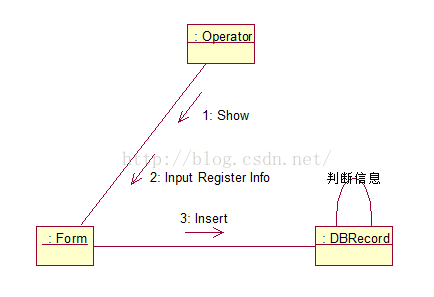

协作图
3.结账

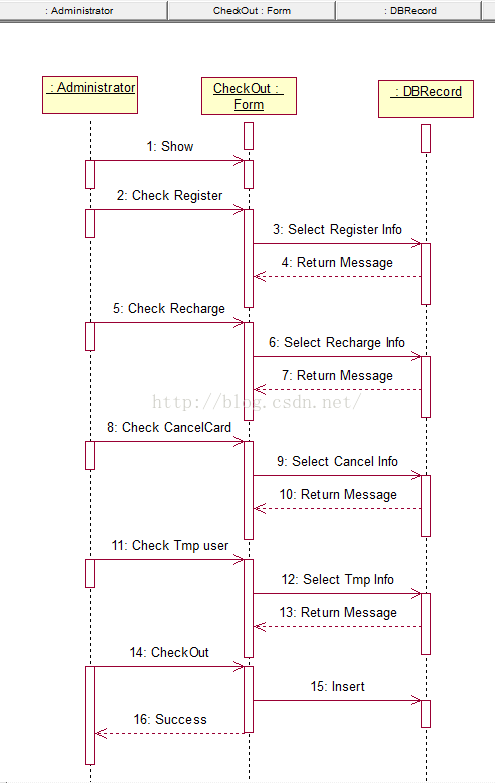

顺序图

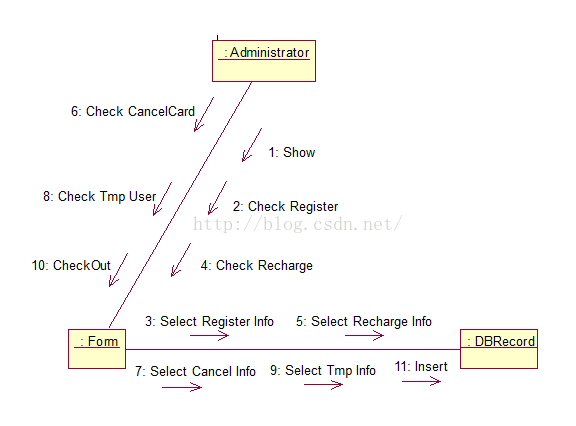

协作图
