第六章：activiti流程分流判断之排它网关和并行网关

大家好，又见面了，我是你们的朋友全栈君。

专栏上一章简单介绍了通过判断分流走不同的任务节点。下面我们介绍一下比较复杂的一点的判断。

排它网关：具有排它性，根据条件只能走一天线路，比如请假有班主任审批，班长审批，年级主任审批，这三个只能走一个，这就是排它性。

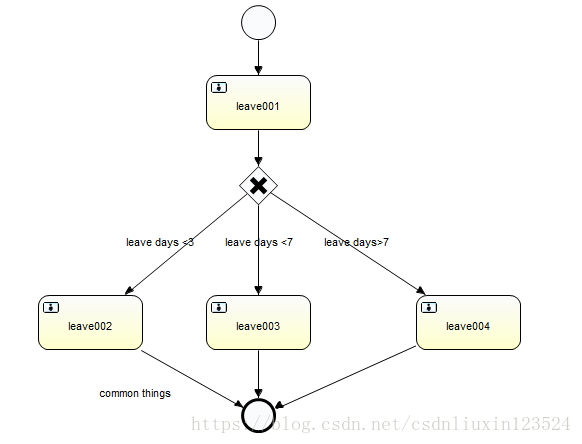

下面我们复制一个请假流程图：

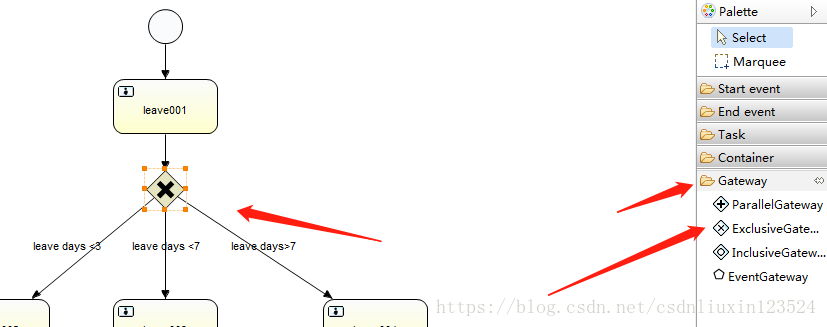

首先介绍怎么中间的叉号图，叉号即网关，所以找到右侧工具栏的gateway，

改好后我们看三条判断的先，leave days<3表示请假小于3天的走的流程，对应下图：

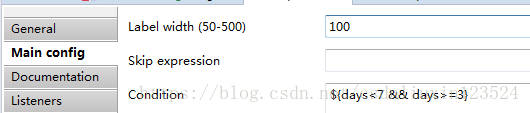

leave days<7表示小于请假小于7天，大于三天，对应下图：

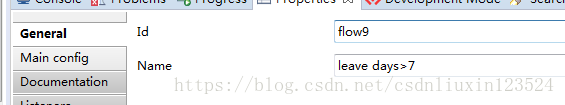

剩余的一天，对应下图，

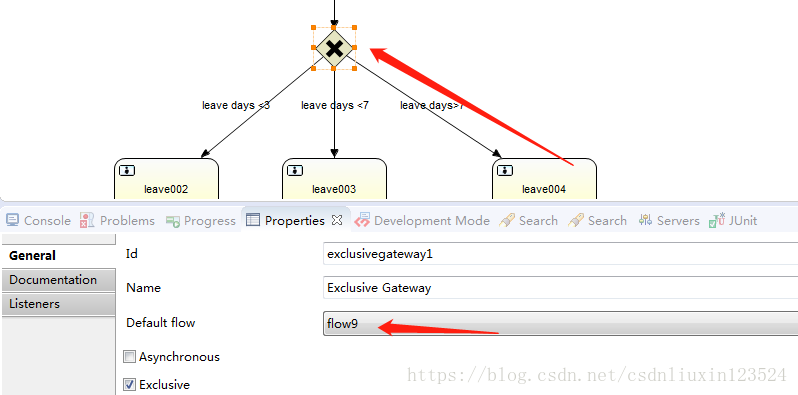

注意上图的condition的判断条件为空，这就是排它性，其他的两个条件不满足，自然就走这个条件了，不过这里我们还要设置一下，叉号默认走的流程：

flow9就是leave days>7的id.

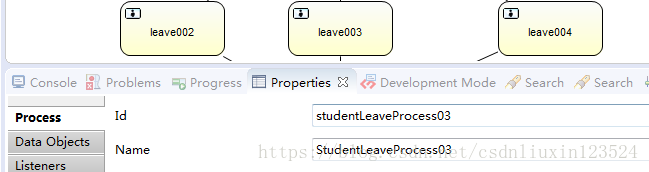

最后我们点击流程图空白处设置流程id，为：studentLeaveProcess03：

保存，这样就好了。

下面测试：

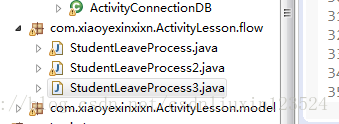

复制一个流程类：

复制之前的代码，稍作修改如下：

package com.xiaoyexinxixn.ActivityLesson.flow;


import java.util.Date;
import java.util.HashMap;
import java.util.List;
import java.util.Map;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.RuntimeService;
import org.activiti.engine.TaskService;
import org.activiti.engine.repository.Deployment;
import org.activiti.engine.runtime.ProcessInstance;
import org.activiti.engine.task.Task;
import org.junit.Test;

import com.xiaoyexinxixn.ActivityLesson.model.Student;

public class StudentLeaveProcess3 {
	//获取默认流程引擎实例，会自动读取activiti.cfg.xml ,所以我们要严格定义配置文件的名称
	private ProcessEngine processEngine =ProcessEngines.getDefaultProcessEngine();

	/**
	 * 部署流程定义
	 */
	@Test
	public void deploy() {
		//获取部署相关service，这些都是activiti封装好的api接口，还有很多，下面也会用到很多
		Deployment deployment=processEngine.getRepositoryService()
		//创建部署
		.createDeployment()
		//加载流程图资源文件
		.addClasspathResource("diagrams/StudentLeave3.bpmn")
		//加载流程图片
		.addClasspathResource("diagrams/StudentLeave3.png")
		//流程名称
		.name("leave02")
		//部署流程
		.deploy();
		System.out.println("流程部署的ID: "+deployment.getId());
		System.out.println("流程部署的Name: "+deployment.getName());
	}

	/*
	 * 启动流程实例
	 */
	@Test
	public void start(){
		//运行启动流程的servicee
		ProcessInstance pi=processEngine.getRuntimeService()
		//定义流程表的KEY字段值,key值是我们前面定义好的key，可在act_re_procdef表中的key_字段中找到，
		.startProcessInstanceByKey("studentLeaveProcess03");
		System.out.println(pi.getId());
		System.out.println(pi.getProcessDefinitionId());
	}
}

运行程序，部署流程，启动流程，

下面让流程走到leave002节点，下面做判断：

/**
	 * 完成任务时设置流程变量
	 */
	@Test
	public void completeTaskVariablesTest(){
		Map<String, Object> variables=new HashMap<String,Object>();
		variables.put("days", 1);
		processEngine.getTaskService().complete("87504",variables);
	}

这里我们先请假一天，看看走哪个流程：

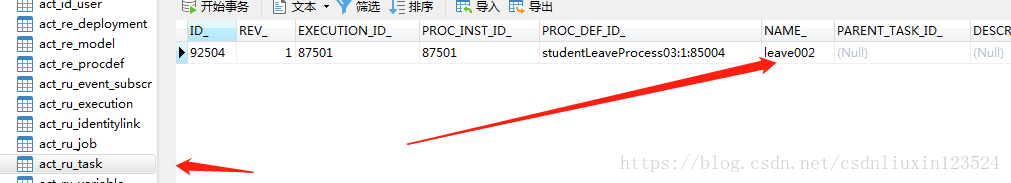

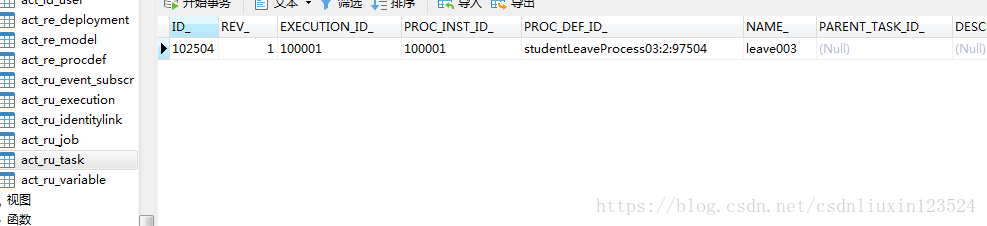

任务表进入了leave002，说明没问题。

然后跑完流程，我们再测试days=4时走哪个；

启动流程一个新的流程：

@Test
	public void completeTaskVariablesTest(){
		Map<String, Object> variables=new HashMap<String,Object>();
		variables.put("days", "4");
		processEngine.getTaskService().complete("100004",variables);
	}

说明是没有问题。

下面我们介绍并行网关：

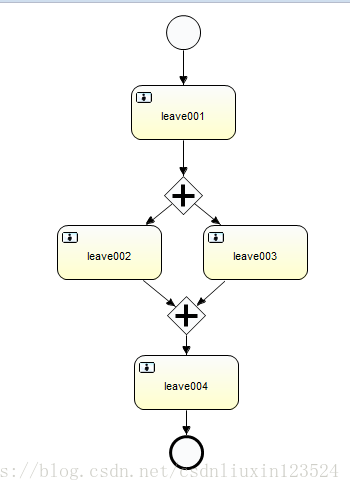

上图就存在leave002和leave003同时进行的审批流程，并行审批不常用，但是淘宝上，我们购买一件商品，确认付款后，的付款流程和发货流程是同时进行的。

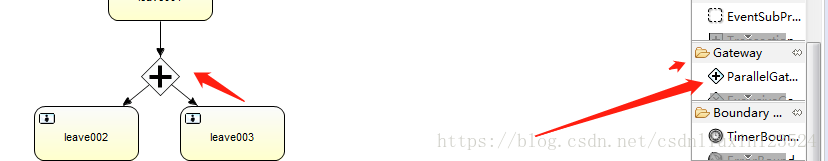

这里我们先画个上面的图，这里中间的两个加号是在工具栏中的geteway的：

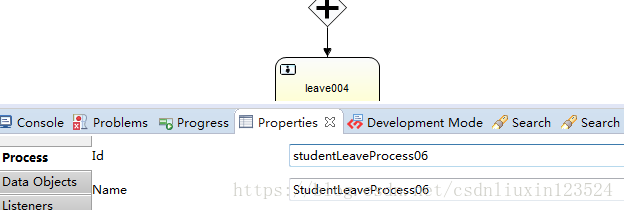

然后把流程的id改为4:

 这样就画好了：

测试代码：

package com.xiaoyexinxixn.ActivityLesson.flow;


import java.util.Date;
import java.util.HashMap;
import java.util.List;
import java.util.Map;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.RuntimeService;
import org.activiti.engine.TaskService;
import org.activiti.engine.repository.Deployment;
import org.activiti.engine.runtime.ProcessInstance;
import org.activiti.engine.task.Task;
import org.junit.Test;

import com.xiaoyexinxixn.ActivityLesson.model.Student;

public class StudentLeaveProcess4 {
	//获取默认流程引擎实例，会自动读取activiti.cfg.xml ,所以我们要严格定义配置文件的名称
	private ProcessEngine processEngine =ProcessEngines.getDefaultProcessEngine();

	/**
	 * 部署流程定义
	 */
	@Test
	public void deploy() {
		//获取部署相关service，这些都是activiti封装好的api接口，还有很多，下面也会用到很多
		Deployment deployment=processEngine.getRepositoryService()
		//创建部署
		.createDeployment()
		//加载流程图资源文件
		.addClasspathResource("diagrams/StudentLeave6.bpmn")
		//加载流程图片
		.addClasspathResource("diagrams/StudentLeave6.png")
		//流程名称
		.name("leave06")
		//部署流程
		.deploy();
		System.out.println("流程部署的ID: "+deployment.getId());
		System.out.println("流程部署的Name: "+deployment.getName());
	}

	/*
	 * 启动流程实例
	 */
	@Test
	public void start(){
		//运行启动流程的servicee
		ProcessInstance pi=processEngine.getRuntimeService()
		//定义流程表的KEY字段值,key值是我们前面定义好的key，可在act_re_procdef表中的key_字段中找到，
		.startProcessInstanceByKey("studentLeaveProcess06");
		System.out.println(pi.getId());
		System.out.println(pi.getProcessDefinitionId());
	}
	}

部署流程，启动流程实例，

流程到leave001:

执行完成任务：

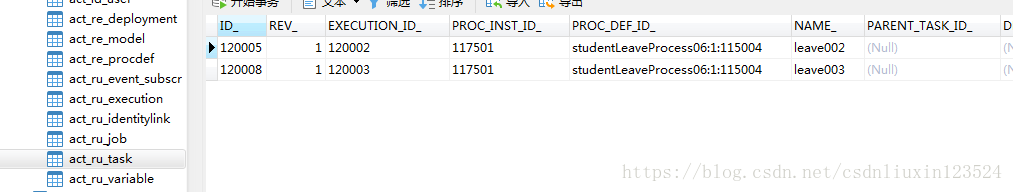

现在任务表有两个任务了，说明任务同时接受上一节点的任务。

接着先完成leave003的任务：

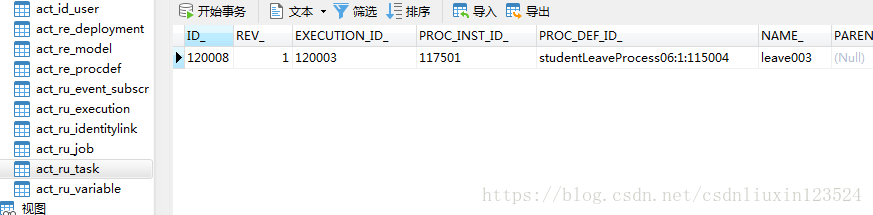

任务表还有一条数据，

这里要说一下，既然是并行任务就要两个任务都结束才能进入到下一个节点。否则完成了一个。另外一个就一直处于等待状态。
