这里我们承接专栏的上一篇博文，

请假流程中我们会有个判断，因为一般的请假班长有权直接审批通过，不用班主任批准，那这里就需要加个判断了；

这里我们辅助一个请假流程，如下：

第五章：activiti流程分流判断，判断走不同的任务节点

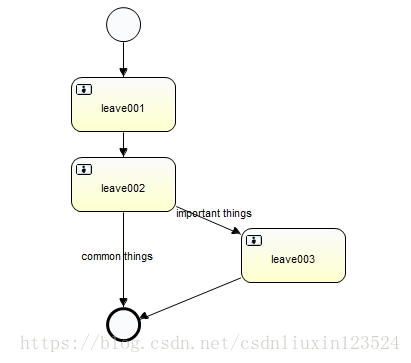

流程图如下：

第五章：activiti流程分流判断，判断走不同的任务节点

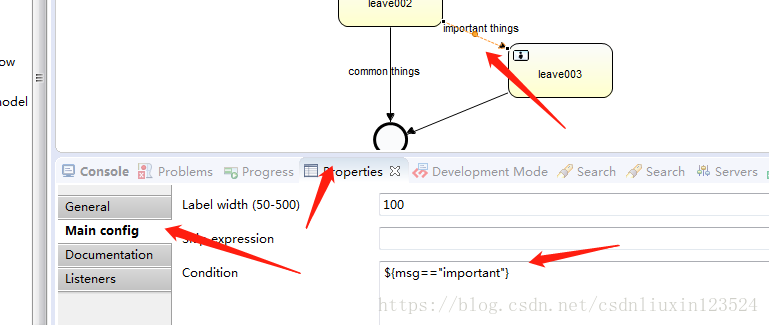

那么怎么判断走那天线的，也就是要不要走leave003这个节点呢，这里我们需要写内置表达式，类似el表达式：

第五章：activiti流程分流判断，判断走不同的任务节点

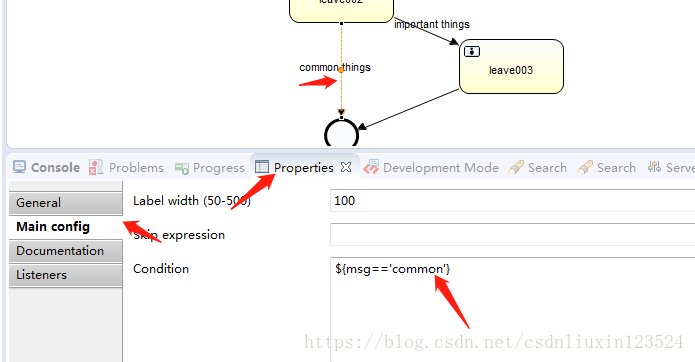

另外一条线：

第五章：activiti流程分流判断，判断走不同的任务节点

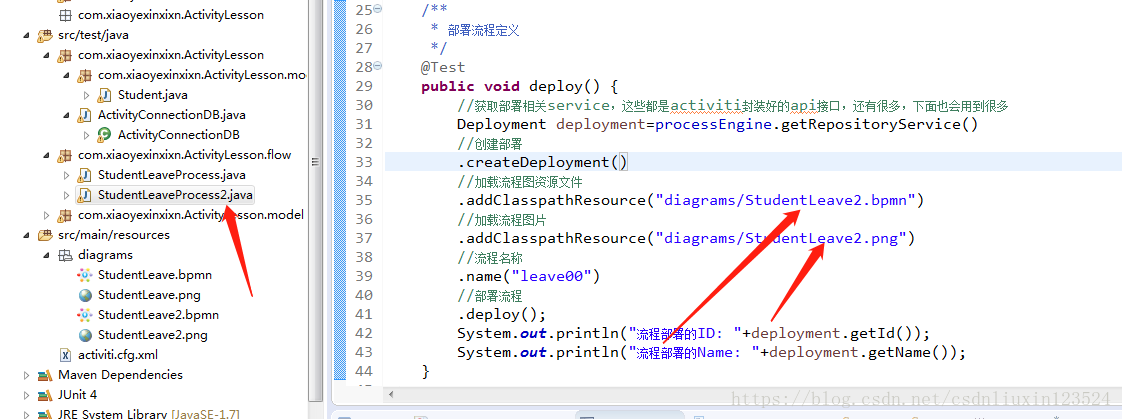

下面我们新建一个类，如下，需要修改部署流程定义方法里面的流程图文件名：

第五章：activiti流程分流判断，判断走不同的任务节点

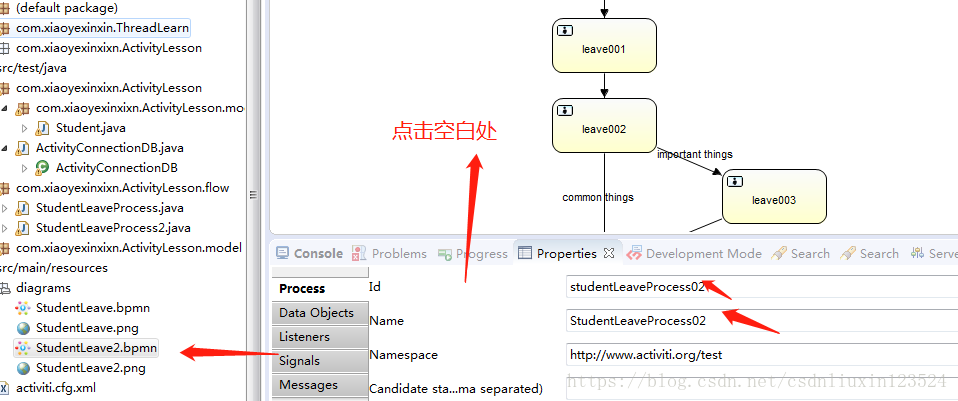

对了，还有要修改启动流程中的key，之前的测试案例流程图的key是StudentLeaveProcess00，现在改成StudentLeaveProcess02.如下：

第五章：activiti流程分流判断，判断走不同的任务节点

代码如下：

package com.xiaoyexinxixn.ActivityLesson.flow;

import static org.junit.Assert.*;

import java.util.Date;
import java.util.HashMap;
import java.util.List;
import java.util.Map;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.RuntimeService;
import org.activiti.engine.TaskService;
import org.activiti.engine.repository.Deployment;
import org.activiti.engine.runtime.ProcessInstance;
import org.activiti.engine.task.Task;
import org.junit.Test;

import com.xiaoyexinxixn.ActivityLesson.model.Student;

public class StudentLeaveProcess2 {
	//获取默认流程引擎实例，会自动读取activiti.cfg.xml ,所以我们要严格定义配置文件的名称
	private ProcessEngine processEngine =ProcessEngines.getDefaultProcessEngine();

	/**
	 * 部署流程定义
	 */
	@Test
	public void deploy() {
		//获取部署相关service，这些都是activiti封装好的api接口，还有很多，下面也会用到很多
		Deployment deployment=processEngine.getRepositoryService()
		//创建部署
		.createDeployment()
		//加载流程图资源文件
		.addClasspathResource("diagrams/StudentLeave2.bpmn")
		//加载流程图片
		.addClasspathResource("diagrams/StudentLeave2.png")
		//流程名称
		.name("leave02")
		//部署流程
		.deploy();
		System.out.println("流程部署的ID: "+deployment.getId());
		System.out.println("流程部署的Name: "+deployment.getName());
	}

	/*
	 * 启动流程实例
	 */
	@Test
	public void start(){
		//运行启动流程的servicee
		ProcessInstance pi=processEngine.getRuntimeService()
		//定义流程表的KEY字段值,key值是我们前面定义好的key，可在act_re_procdef表中的key_字段中找到，
		.startProcessInstanceByKey("studentLeaveProcess02");
		System.out.println(pi.getId());
		System.out.println(pi.getProcessDefinitionId());
	} }

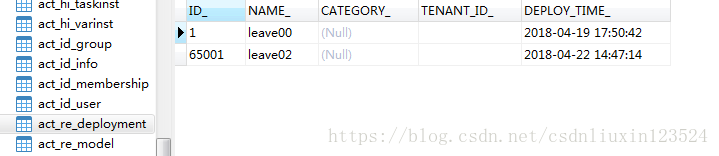

运行deploy（）方法，部署流程，成功后看看流程部署表：act_re_deployment：

第五章：activiti流程分流判断，判断走不同的任务节点

是有leave02的；

然后再启动流程，

然后完成任务，去测试我们的判断。

到leave02节点；

然后我们利用上一章学习的知识，在节点leave02结束的时候设置msg变量的值，从而判断走哪个节点。

代码：

/**
	 * 完成任务时设置流程变量
	 */
	@Test
	public void completeTaskVariablesTest(){
		Map<String, Object> variables=new HashMap<String,Object>();
		variables.put("msg", "common");
		processEngine.getTaskService().complete("72502",variables);
	}

运行后，发现任务表的数据没有了，说明没有走leave03节点，说明是没有问题的。

同理走设置msg为“important”机会走leave03节点。
