接着上篇博文，我们画一个流程图：

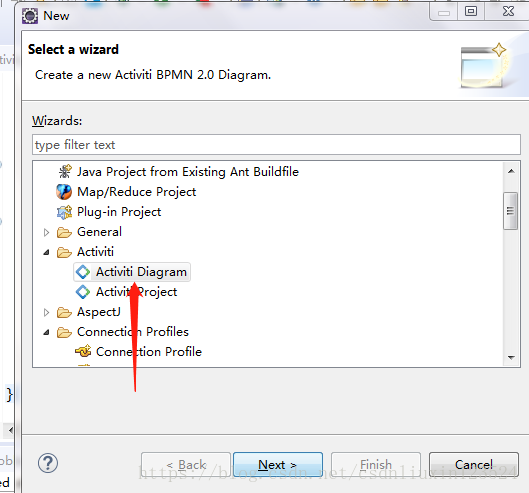

在resources下建一个文件夹，在文件夹中建bpmn绘图文件：

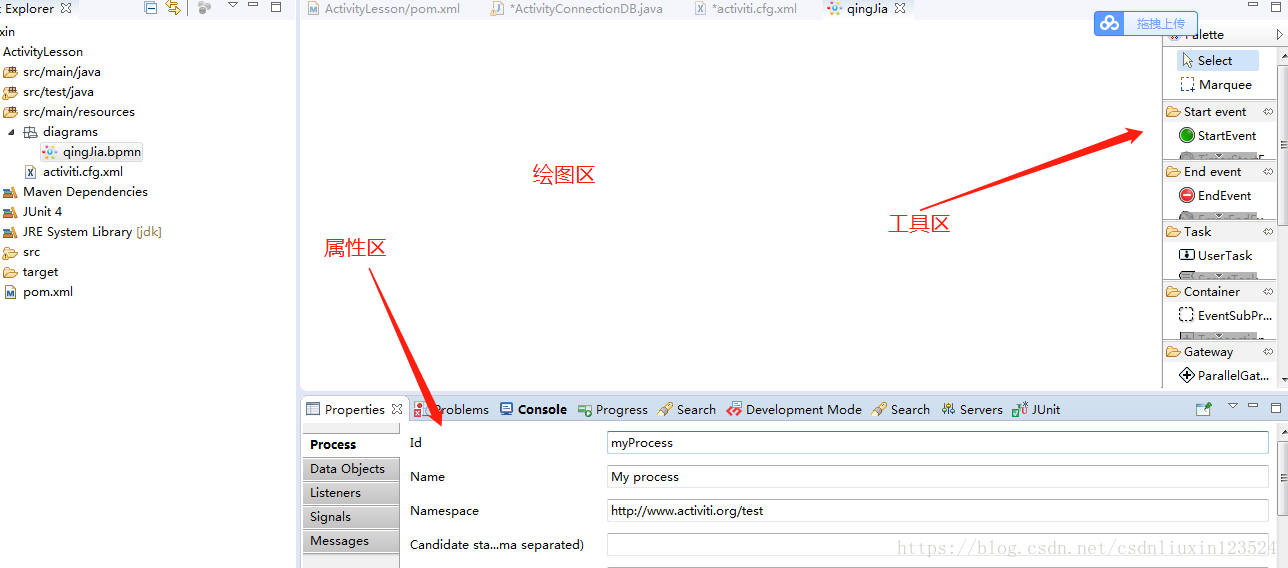

画图区域介绍：

下面我们写一个学生请假流程实例：

建一个bpmn文件，如下：

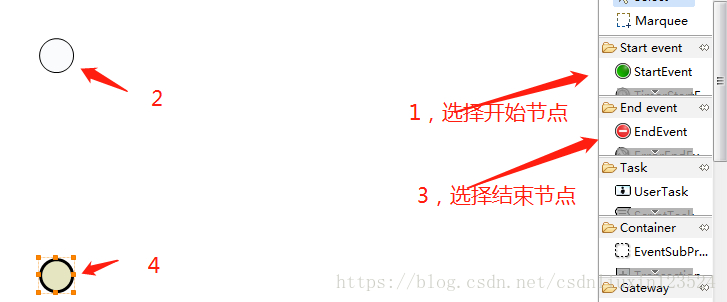

如下图，一个完整的流程要有开始和结束，所以先制作开始和结束节点，选择startEvent，然后再画图区域画开始圆圈，结束同理：

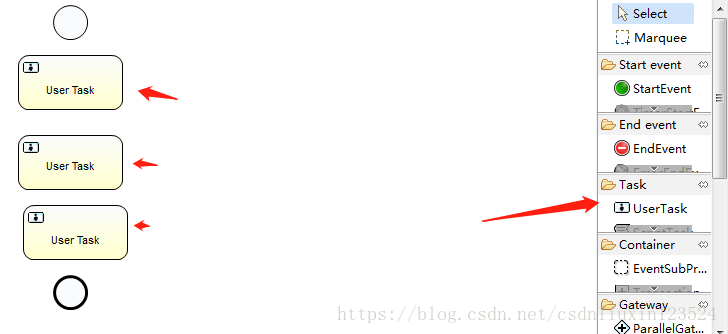

接着我们建三个任务节点，选工具区的userTask，画三个任务节点：

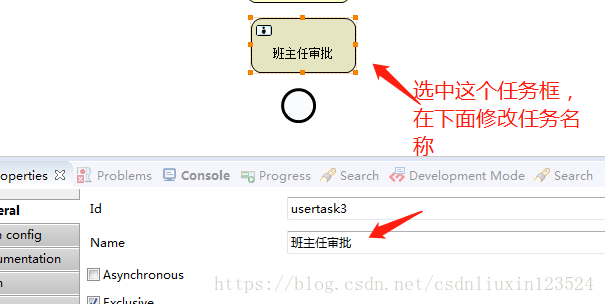

修改任务名称，如下：

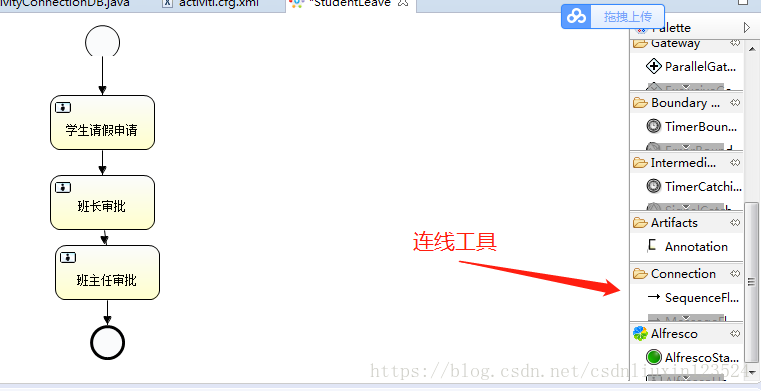

再把各个人物连在一起，最后结果如下：

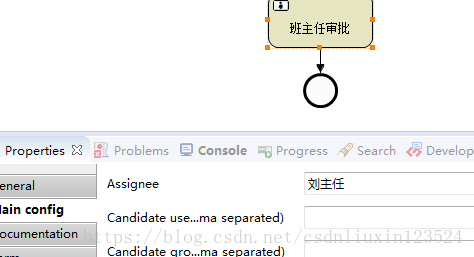

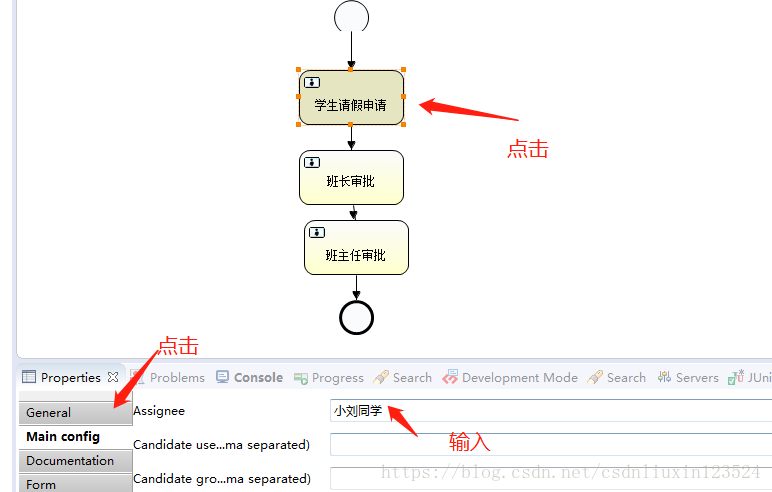

然后给每个任务分配决策人，什么意思呢，就是每个任务节点都要有对应的执行人。我们想一下学生请假的流程是什么，首先某个学生想请假，于是就提示申请，（这里对于我们上图的学生请假申请任务节点），现实中我们会写张申请单，上面有请假理由，然后把这个单子给班长看看，（对于上图的班长审批）。然后班长把这个单子再给班长任决定批不批准改学生请假（对应上图的班主任审批任务节点）。可以看出每个任务的执行人或说是决策人都不一样，所以这里需要我们去分配。如下：

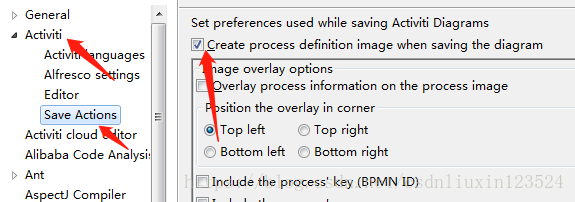

，对了，还有我们要最好保存流程图片，需要设置一下windows–>preferences–>activiti–>save actions–>打钩：

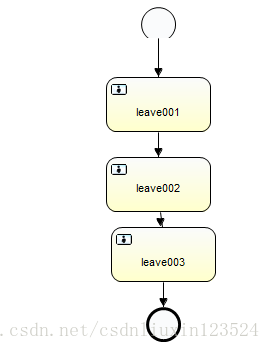

设置好后，我们再保存流程的时候就会自动生成png结尾的图片了：

打开图片是和我们画的图一样的。

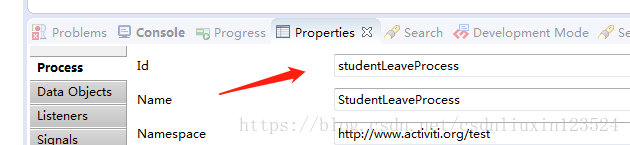

最后我们还要修改一下流程id，点击流程图空白处，修改如下：

下面写流程代码，建个流程包和流程类

package com.xiaoyexinxixn.ActivityLesson.flow;

import static org.junit.Assert.*;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.repository.Deployment;
import org.junit.Test;

public class StudentLeaveProcess {
	//获取默认流程引擎实例，会自动读取activiti.cfg.xml ,所以我们要严格定义配置文件的名称
	private ProcessEngine processEngine =ProcessEngines.getDefaultProcessEngine();

	/**
	 * 部署流程定义
	 */
	@Test
	public void deploy() {
		//获取部署相关service，这些都是activiti封装好的api接口，还有很多，下面也会用到很多
		Deployment deployment=processEngine.getRepositoryService()
		//创建部署
		.createDeployment()
		//加载流程图资源文件
		.addClasspathResource("diagrams/StudentLeave.bpmn")
		//加载流程图片
		.addClasspathResource("diagrams/StudentLeave.png")
		//流程名称
		.name("学生请假流程")
		//部署流程
		.deploy();
		System.out.println("流程部署的ID: "+deployment.getId());
		System.out.println("流程部署的Name: "+deployment.getName());
	}

}

成功运行代码后会影响数据库的表有：

流程部署表：act_re_deployment

流程定义表：act_re_procdef

资源文件表：act_ge_bytearray

资源配置表：act_ge_property

出现相应数据。

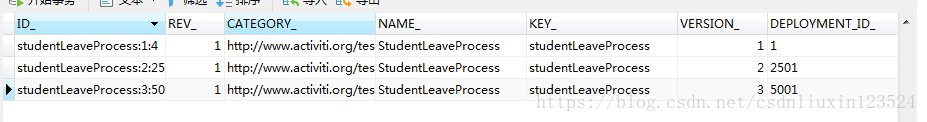

每运行一次上图代码就会生成一次请假流程实例。

下面写启动流程实例代码：

	/*
	 * 启动流程实例
	 */
	@Test
	public void start(){
		//运行启动流程的service
		ProcessInstance pi=processEngine.getRuntimeService()
		//定义流程表的KEY字段值,key值是我们前面定义好的key，可在act_re_procdef表中的key_字段中找到，
		.startProcessInstanceByKey("studentLeaveProcess");
		System.out.println(pi.getId());
		System.out.println(pi.getProcessDefinitionId());
	}

启动流程影响到的表有：

执行对象表：act_ru_execution  是正在执行的节点，比如请假流程到班长申批，那么此时的执行对象就是班长

身份联系表：act_ru_identitylink

用户任务表：act_ru_task

活动任务节点历史表：act_hi_actinat

身份联系历史表：ac_hi_identitylink

流程实例表历史：ac_hi_procinst

历史人物表：act_hi_taskinst

这里我遇到点麻烦，汉字在navicat乱码，一时无法解决，所以就把所有的汉字改成了英文和数字：

有两处：

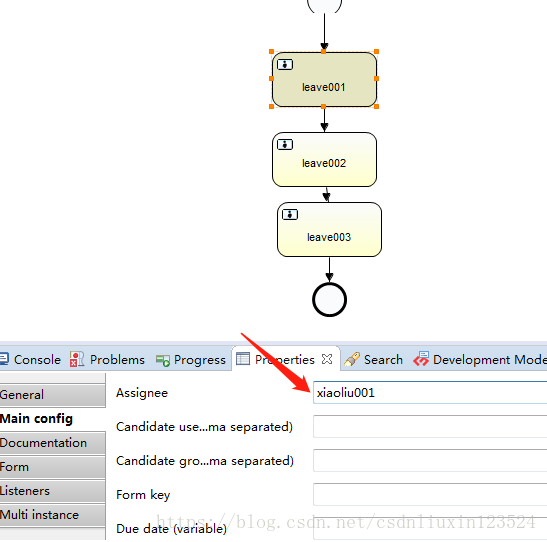

还有一处分配者

然后重新启动流程，

看流程的当前执行者 ：

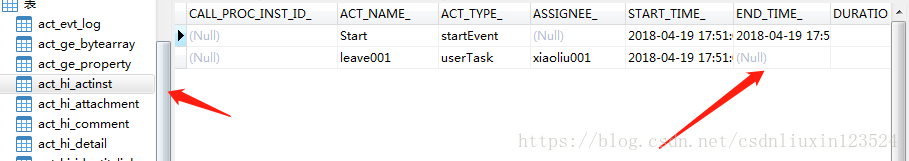

ac_hi_actinst表

这里end_time字段没有值，说明此任务节点还没有结束，同理看上面的开始任务节点已经结束了

下面我们查看任务执行的情况，下面查询的结果数据来自act_ru_task

/**
	 * 查看任务
	 */
	@Test
	public void findTaskList(){
		//获取任务列表的service
		List<Task> taskList=processEngine.getTaskService()
				//创建任务查询
				.createTaskQuery()
				//指定任务的执行人
				.taskAssignee("xiaoliu001")
				.list();
		for(Task task:taskList){
			System.out.println("任务ID："+task.getId());
			System.out.println("任务名称："+task.getName());
			System.out.println("任务创建时间："+task.getCreateTime());
			System.out.println("任务委派人："+task.getAssignee());
			System.out.println("任务流程实例Id:"+task.getProcessInstanceId());
		}
	}

结果：

任务ID：2504
任务名称：leave001
任务创建时间：Thu Apr 19 17:51:01 CST 2018
任务委派人：xiaoliu001
任务流程实例Id2501

/**
	 * 完成任务
	 */
	@Test
	public void completeTask(){
		processEngine.getTaskService().complete("2504");
	}

执行上面代码，完成leave001任务节点，2504是任务id,对于上面查询的任务ID

执行完成后，任务的委派人变成了xiaoliu002。

这样任务就到了leave002任务节点。

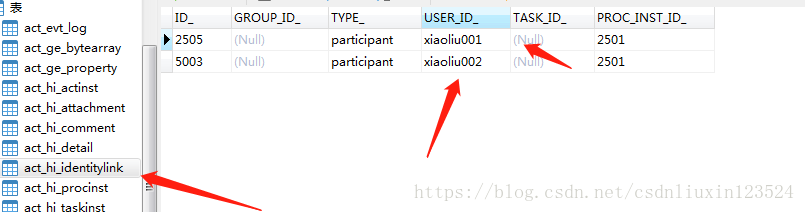

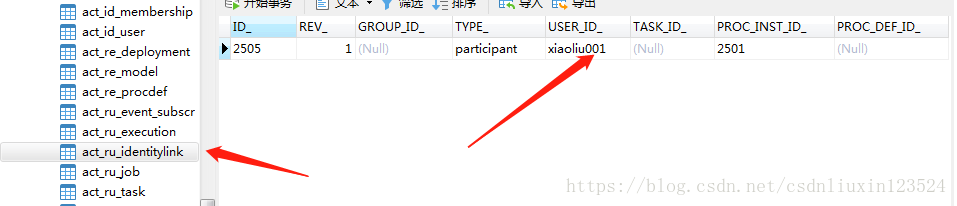

身份联系历史表也多了一个人

这里再执行xiaoliu001的查看任务方法，会没有输出，因为人物已经给xiaoliu002.

那我们再查询下xiaoliu002的结果如下：

任务ID：5002
任务名称：leave002
任务创建时间：Thu Apr 19 18:44:00 CST 2018
任务委派人：xiaoliu002
任务流程实例Id:2501

接着我们再执行完成任务方法，注意修改任务id为上面查询到的：

	/**
	 * 完成任务
	 */
	@Test
	public void completeTask(){
		processEngine.getTaskService().complete("5002");
	}

看数据库的任务表act_ru_task：

任务走到了leave003节点，任务委派人也变成了xiaoliu003.

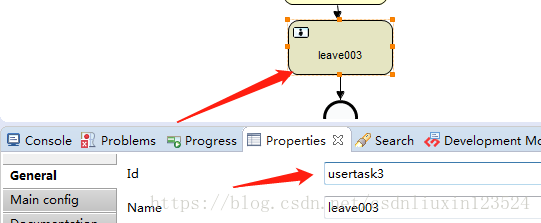

这里说一下上图的usertask3对于的就是流程图的id,如下：

我们再执行下查看任务方法的结果是：

任务ID：7502
任务名称：leave003
任务创建时间：Thu Apr 19 18:56:33 CST 2018
任务委派人：xiaoliu003
任务流程实例Id:2501

最后我们再执行下完成任务方法：

	/**
	 * 完成任务
	 */
	@Test
	public void completeTask(){
		processEngine.getTaskService().complete("7502");
	}

完了，这样流程就跑完了。我们再看任务表：

都变成空的了

执行完了，后表数据都清空，历史表还是有的。
