第二章：activiti工作流连接数据库，和eclipse安装activiti插件

大家好，又见面了，我是你们的朋友全栈君。

创建一个maven工程，需要用的jar的pom配置如下：

（每个依赖上面有依赖的复制地址）

<project xmlns="http://maven.apache.org/POM/4.0.0" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
  xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
  <modelVersion>4.0.0</modelVersion>

  <groupId>com.xiaoyexinxixn</groupId>
  <artifactId>ActivityLesson</artifactId>
  <version>0.0.1-SNAPSHOT</version>
  <packaging>jar</packaging>

  <name>ActivityLesson</name>
  <url>http://maven.apache.org</url>

  <properties>
    <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
  </properties>

  <dependencies>
  <!-- https://mvnrepository.com/artifact/org.activiti/activiti-engine -->
  <!-- activity工作流引擎 -->
	<dependency>
	    <groupId>org.activiti</groupId>
	    <artifactId>activiti-engine</artifactId>
	    <version>5.17.0</version>
	</dependency>

	<!-- https://mvnrepository.com/artifact/org.activiti/activiti-spring -->
	<!-- activiti-spring 与spring结合的jar包-->
	<dependency>
	    <groupId>org.activiti</groupId>
	    <artifactId>activiti-spring</artifactId>
	    <version>5.17.0</version>
	</dependency>

	<!-- https://mvnrepository.com/artifact/org.activiti/activiti-bpmn-model -->
	<!-- bpmn模型包 -->
	<dependency>
	    <groupId>org.activiti</groupId>
	    <artifactId>activiti-bpmn-model</artifactId>
	    <version>5.17.0</version>
	</dependency>

	<!-- https://mvnrepository.com/artifact/mysql/mysql-connector-java -->
	<!-- 链接数据库 -->
	<dependency>
	    <groupId>mysql</groupId>
	    <artifactId>mysql-connector-java</artifactId>
	    <version>5.1.17</version>
	</dependency>



    <dependency>
      <groupId>junit</groupId>
      <artifactId>junit</artifactId>
      <version>3.8.1</version>
      <scope>test</scope>
    </dependency>
  </dependencies>
</project>

下面我们写一个连接数据库的测试类，把activity需要的24张表建出来，首先建个数据库：

代码：

package com.xiaoyexinxixn.ActivityLesson;

import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngineConfiguration;
import org.junit.Test;

public class ActivityConnectionDB {

	/*
	 * 生产数据库activity的25张表
	 */
	@Test
	public void CreateTabel(){
		//获取流程引擎配置
		ProcessEngineConfiguration pec=ProcessEngineConfiguration.createStandaloneProcessEngineConfiguration();
		//加载mysql驱动
		pec.setJdbcDriver("com.mysql.jdbc.Driver");
		//链接数据库
		pec.setJdbcUrl("jdbc:mysql://localhost:3306/db_activity");
		//设置连接mysql用户
		pec.setJdbcUsername("root");
		//设置链接mysql密码
		pec.setJdbcPassword("123456");
		//设置自动创建表和更新表
		pec.setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);

		//构建流程引擎,即获取流程引擎对象
		ProcessEngine pe=pec.buildProcessEngine();

	}

}

从代码中可以看出，activity引擎会自动建出24张表。

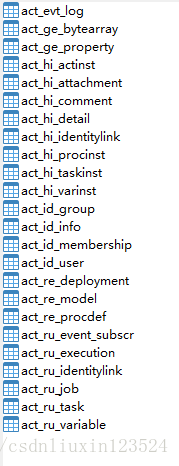

数据库中生产的24张表：

每张表的功能就不做介绍了，读者可百度一下；

下面我们把链接数据库的方式改为配置文件格式，xml的内容可到activiti官网去拷，地址：

https://www.activiti.org/userguide/index.html#_configuration

我们再在如下图建一个activiti.cfg.xml文件，文件名要严格定义成这个名字：

这里我们先做最简单的配置：

<?xml version="1.0" encoding="UTF-8"?>

<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xsi:schemaLocation="http://www.springframework.org/schema/beans   http://www.springframework.org/schema/beans/spring-beans.xsd">

<bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">

    <!-- Database configurations -->
    <property name="jdbcUrl" value="jdbc:mysql://localhost:3306/db_activity" />
    <property name="jdbcDriver" value="com.mysql.jdbc.Driver" />
    <property name="jdbcUsername" value="root" />
    <property name="jdbcPassword" value="123456" />
    <property name="databaseSchemaUpdate" value="true" />

  </bean>

</beans>

测试代码：

/*
	 * 通过配置文件获取流程引擎对象
	 */
	@Test
	public void createTableWithXML(){
		//引擎配置
		ProcessEngineConfiguration pec=ProcessEngineConfiguration.createProcessEngineConfigurationFromResource("activiti.cfg.xml");
		//获取流程引擎对象
		pec.buildProcessEngine();
	}


这里我们先把前面建好的表给删掉，然后再运行上面的测试的代码；

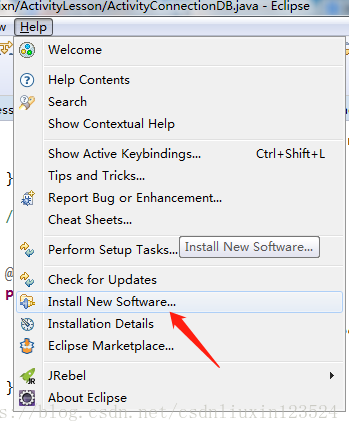

下面我们要在eclipse上下载画activity工作流程图的插件

help–>Install help software

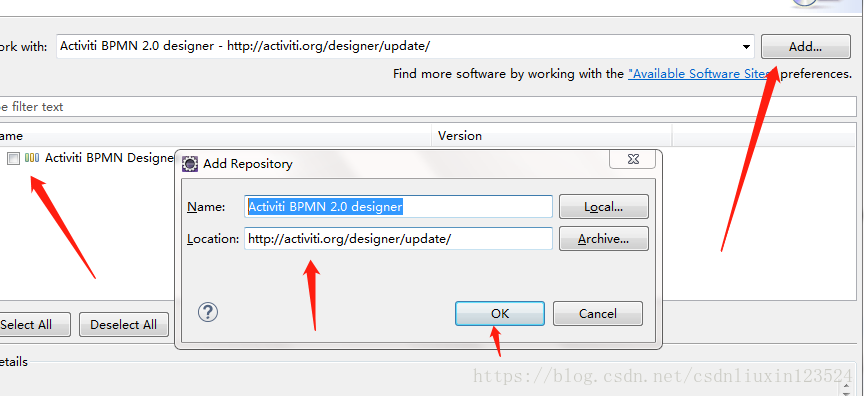

点击add 按钮，在弹框中输入：

name: Activiti BPMN 2.0 designer

location:  http://activiti.org/designer/update/
