springMVC工作原理和创建简单实例

一：原理：

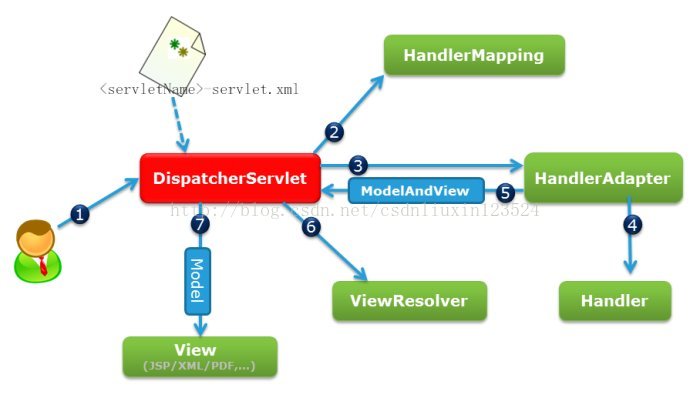

上面的是springMVC的工作原理图：

1、客户端发出一个http请求给web服务器，web服务器对http请求进行解析，如果匹配DispatcherServlet的请求映射路径（在web.xml中指定），web容器将请求转交给DispatcherServlet.

2、DipatcherServlet接收到这个请求之后将根据请求的信息（包括URL、Http方法、请求报文头和请求参数Cookie等）以及HandlerMapping的配置找到处理请求的处理器（Handler）。

3-4、DispatcherServlet根据HandlerMapping找到对应的Handler,将处理权交给Handler（Handler将具体的处理进行封装），再由具体的HandlerAdapter对Handler进行具体的调用。

5、Handler对数据处理完成以后将返回一个ModelAndView()对象给DispatcherServlet。

6、Handler返回的ModelAndView()只是一个逻辑视图并不是一个正式的视图，DispatcherSevlet通过ViewResolver将逻辑视图转化为真正的视图View。

7、Dispatcher通过model解析出ModelAndView()中的参数进行解析最终展现出完整的view并返回给客户端。

二：创建工程

工具：eclipse

jdk：1.5以上

tomcat6

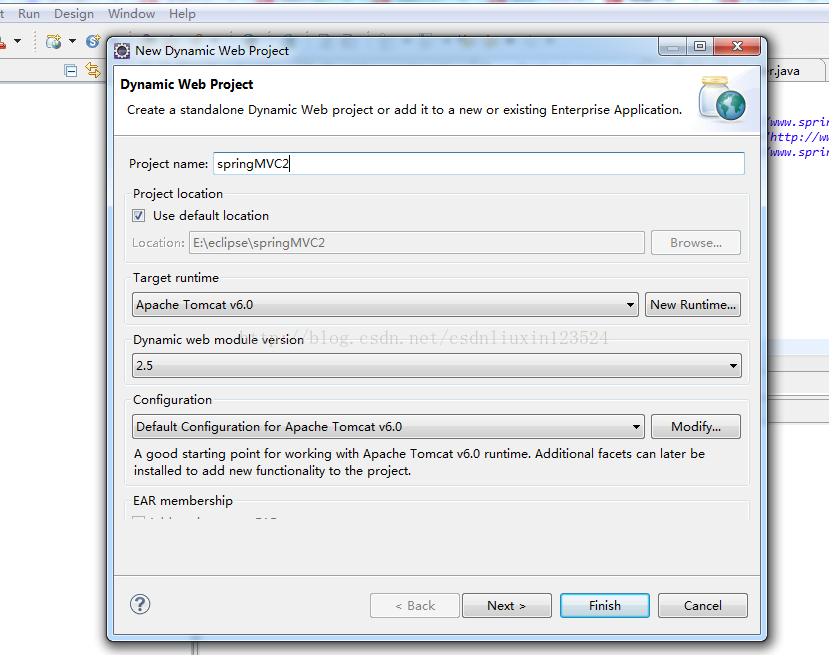

1,打开eclipse，右键新建工程，如下图所示，：

springMVC工作原理和创建简单实例

出现： springMVC工作原理和创建简单实例

下一步—》finish.即可！

工程的机构大概如下：

springMVC工作原理和创建简单实例

2，我们都知道当http访问web工程服务时，会首先找到web.xml里面的内容。因此我们也应该首先填写web.xml中的配置。建好工程后会在WebContent/WEB-INF/目录下有web.xml文件。

springMVC工作原理和创建简单实例

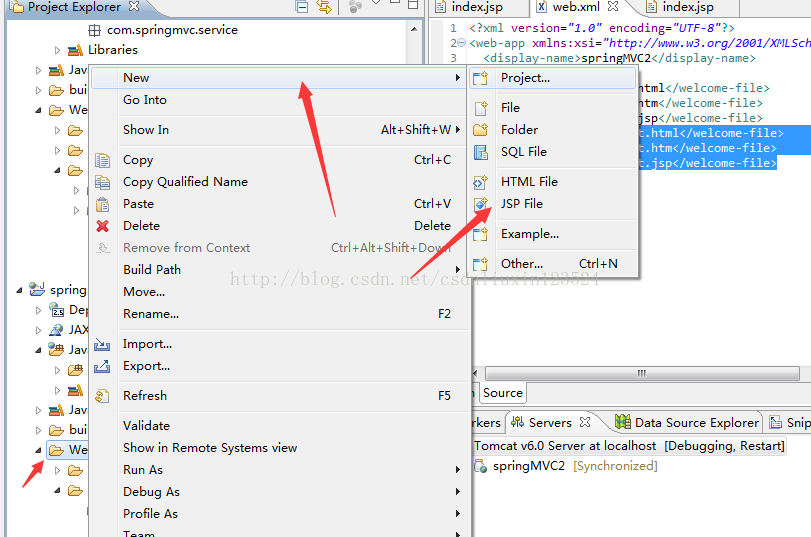

<welocme-file>标签顾名思义就是欢迎页面。对应的页面有index.xml等6个页面。不过这6个页面工程没有给我们创建，因此需要我们手动创建。右击WebContent：

springMVC工作原理和创建简单实例

填写文件名–》next—》finish。新建一个index.jsp页面。

内容：

<%@ page language="java" contentType="text/html; charset=utf8"
    pageEncoding="utf8"%>
<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=ISO-8859-1">
<title>Insert title here</title>
</head>
<body>
<span style="color:red">初步搭建成功！！！！！！！！！</span>
</body>
</html>

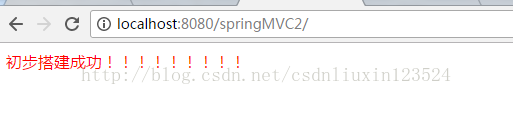

3，至此工程初步搭建成功，启动tomcat。在浏览器上输入：localhost:8080/springMVC2/

出现： springMVC工作原理和创建简单实例

4,集成springMVC

首先还是配置web.xml文件，

4.1配置监听器

 <listener>
    <listener-class>org.springframework.web.context.ContextLoaderListener</listener-class>
	</listener>

<listener>
    <listener-class>org.springframework.web.util.IntrospectorCleanupListener</listener-class>
</listener>

4.2配置过滤器，解决post乱码

<filter>
    <filter-name>encoding</filter-name>
    <filter-class>org.springframework.web.filter.CharacterEncodingFilter</filter-class>
    <init-param>
        <param-name>encoding</param-name>
        <param-value>UTF-8</param-value>
    </init-param>
</filter>

<filter-mapping>
    <filter-name>encoding</filter-name>
    <url-pattern>/*</url-pattern>
</filter-mapping>

4.3配置springmvc分发器，拦截所有请求

<servlet>
     <servlet-name>springmvc</servlet-name>
     <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>
     <init-param>
         <param-name>namespace</param-name>
         <param-value>dispatcher-servlet</param-value>
     </init-param>
</servlet>

<servlet-mapping>
     <servlet-name>springmvc</servlet-name>
     <url-pattern>/</url-pattern>
 </servlet-mapping>

4.4最后web.xml的最后内容是：

<?xml version="1.0" encoding="UTF-8"?>
<web-app xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns="http://java.sun.com/xml/ns/javaee" xmlns:web="http://java.sun.com/xml/ns/javaee/web-app_2_5.xsd" xsi:schemaLocation="http://java.sun.com/xml/ns/javaee http://java.sun.com/xml/ns/javaee/web-app_2_5.xsd" id="WebApp_ID" version="2.5">
  <display-name>springMVC</display-name>
  <welcome-file-list>
    <welcome-file>/WEB-INF/index.jsp</welcome-file>
  </welcome-file-list>

  <listener>
    <listener-class>org.springframework.web.context.ContextLoaderListener</listener-class>
	</listener>

<listener>
    <listener-class>org.springframework.web.util.IntrospectorCleanupListener</listener-class>
</listener>
<filter>
    <filter-name>encoding</filter-name>
    <filter-class>org.springframework.web.filter.CharacterEncodingFilter</filter-class>
    <init-param>
        <param-name>encoding</param-name>
        <param-value>UTF-8</param-value>
    </init-param>
</filter>

<filter-mapping>
    <filter-name>encoding</filter-name>
    <url-pattern>/*</url-pattern>
</filter-mapping>

<servlet>
     <servlet-name>springmvc</servlet-name>
     <servlet-class>org.springframework.web.servlet.DispatcherServlet</servlet-class>
     <init-param>
         <param-name>namespace</param-name>
         <param-value>dispatcher-servlet</param-value>
     </init-param>
</servlet>

<servlet-mapping>
     <servlet-name>springmvc</servlet-name>
     <url-pattern>/</url-pattern>
 </servlet-mapping>

</web-app>

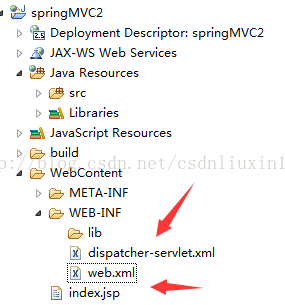

说明：这里我们规定dispatcherServlet分发器关联的xml文件名是dispatcher-servlet。因此我们要在和web.xml文件同级别目录下创建一个dispatcher-servlet.xml文件。

5： springMVC工作原理和创建简单实例

dispather-servlet,xml文件的内容是：

<?xml version="1.0" encoding="UTF-8" ?>
<beans xmlns="http://www.springframework.org/schema/beans"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
    xmlns:p="http://www.springframework.org/schema/p"
    xmlns:context="http://www.springframework.org/schema/context"
    xmlns:util="http://www.springframework.org/schema/util"
    xmlns:mvc="http://www.springframework.org/schema/mvc"
    xsi:schemaLocation="http://www.springframework.org/schema/beans
       http://www.springframework.org/schema/beans/spring-beans-3.0.xsd
       http://www.springframework.org/schema/context
       http://www.springframework.org/schema/context/spring-context-3.0.xsd
       http://www.springframework.org/schema/util
       http://www.springframework.org/schema/util/spring-util-3.0.xsd
       http://www.springframework.org/schema/mvc
       http://www.springframework.org/schema/mvc/spring-mvc.xsd
      ">

         <!-- 开启注解模式驱动 -->
         <mvc:annotation-driven></mvc:annotation-driven>
         <!-- 扫包 -->
         <context:component-scan base-package="com.springmvc.*"></context:component-scan>
         <!-- 静态资源过滤 -->
         <mvc:resources location="/resources/" mapping="/resources/**"/>


         <!-- 视图渲染 jsp/freemaker/velocity-->
         <bean class="org.springframework.web.servlet.view.InternalResourceViewResolver">
               <!-- 制定页面存放的路径 -->
               <property name="prefix" value="/WEB-INF/pages/"></property>
               <!-- 文件的后缀 -->
               <property name="suffix" value=".jsp"></property>
         </bean>

</beans>

说明：当前端http请求经web.xml进入到dispathcer-servlet.xml后，开始读取此文件的配置，由上而下：

（1）扫描com.springmvc下面所有包的注解，如：@controller ,@Service ,@Autowired。会将这些注解携带的信息放到spring的bean工厂中。

（2）加载静态资源，比如，图片，css样式，js

（3）所有的视图界面，如以.jsp .html 比如刚才我们建的index.jsp文件。这里统一放在了/WEB-INF/pages/目录下（下面建pages文件夹）

到此，也需要我们自己创建这些包和文件夹，com.springmvc下的包有controller,dao,service，三个包。

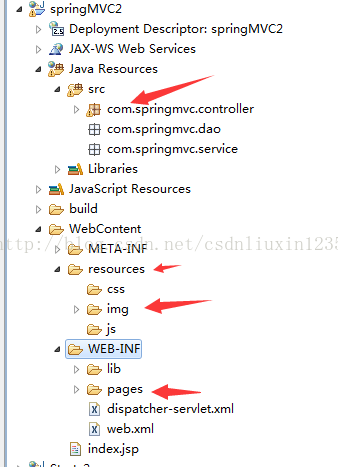

建好后的样子如下：

springMVC工作原理和创建简单实例

6，springmvc的bean工程配置：

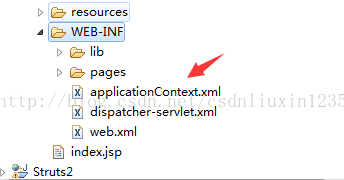

右键WEB-INF创建applicationContext.xml文件：

springMVC工作原理和创建简单实例

文件内容如下：

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
    xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:aop="http://www.springframework.org/schema/aop"
    xmlns:context="http://www.springframework.org/schema/context" xmlns:tx="http://www.springframework.org/schema/tx"
    xmlns:util="http://www.springframework.org/schema/util" xmlns:p="http://www.springframework.org/schema/p"
    xsi:schemaLocation="http://www.springframework.org/schema/beans
  http://www.springframework.org/schema/beans/spring-beans.xsd
  http://www.springframework.org/schema/aop
  http://www.springframework.org/schema/aop/spring-aop-4.0.xsd
  http://www.springframework.org/schema/tx
  http://www.springframework.org/schema/tx/spring-tx-4.0.xsd
  http://www.springframework.org/schema/context
  http://www.springframework.org/schema/context/spring-context-4.0.xsd
  http://www.springframework.org/schema/util
  http://www.springframework.org/schema/util/spring-util-4.0.xsd
  ">

</beans>

7，下面就要导入jar包了。jar包

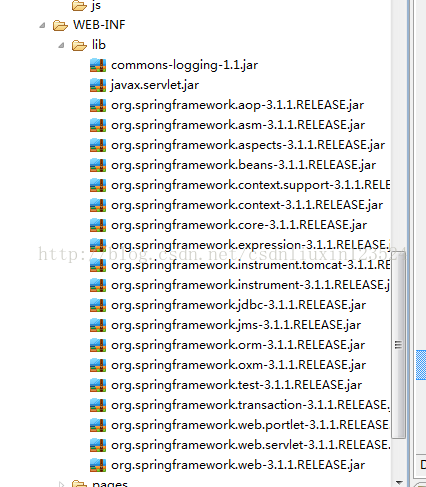

jar包小包会房子百度网盘或后面会将工程上传到网上，jar结构大概如下。放在WEB-INF/lib文件夹下：

springMVC工作原理和创建简单实例

jar包复制到lib下后，再选中所有jar包，build path一下。

8，在com.springmvc.controller包下建个ViewController类 springMVC工作原理和创建简单实例

内容如下：

package com.springmvc.controller;

import javax.servlet.http.HttpServletRequest;

import org.springframework.stereotype.Controller;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.servlet.ModelAndView;

@Controller
public class ViewController {

    @RequestMapping("/view")
    public ModelAndView view(HttpServletRequest request){
        ModelAndView mav = new ModelAndView();
        String contextPath=request.getContextPath();
        mav.addObject("context",contextPath);
        mav.setViewName("index");
        return mav;
    }
}

说明：request.getContextPath()是获取工程根目录，通过modelAndView将根目录传到”index”页面（可以自己定义页面，在WEB-INF/pages/目录下）。

9，index.jsp页面

<%@ page language="java" contentType="text/html; utf-8"
    pageEncoding="utf-8"%>
<!DOCTYPE html PUBLIC "-//W3C//DTD HTML 4.01 Transitional//EN" "http://www.w3.org/TR/html4/loose.dtd">
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=ISO-8859-1">
<title>Insert title here</title>
</head>
<body>

<a href="http://blog.csdn.net/csdnliuxin123524"><span style="color:red">小编空间url</span></a>
<br/>
<!-- 第一种显示图片的方式，直接获取工程根目录 -->
<img alt="小编" src="<%=request.getContextPath() %>/resources/img/csdn2.png">
<!-- 第二种显示图片的方式：从control层传来的工程根目录，加上图片的目录也可以显示 -->
<img alt="小编" src="${context}/resources/img/csdn2.png">
</body>
</html>

${context}就是从后台传来的数据。

10，至此所有准备都做好了，下面可以启动tomcat了

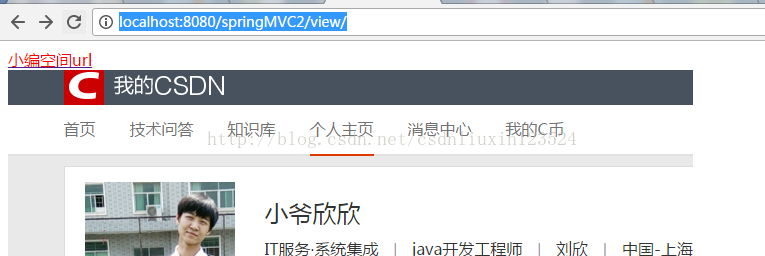

浏览器网址输入：http://localhost:8080/springMVC2/view/

会显示以下页面：

springMVC工作原理和创建简单实例
