openGL研究钞四 ： 关于颜色， 尺寸， 虚线， 多边形逆转， 空洞， 使用位图

转载请保留源，，，，hushuai1992http://blog.csdn.net/u013642494/article/category/2675731

额。 这个标题我都不知道该怎么起了。 假设没有标题。 请不要在意这些细节。

。。。。

我们看看上次我们画的点、以及线， 我们似乎忘了说怎样设置点的大小（ 哦。 不正确， 我似乎是说了后面来说的。。。。）。 如今我们来看看

一    设置点的大小和线的粗细

void glPointSize (GLfloat size);//设置点的大小， 默觉得一个像素

void glLineWidth (GLfloat width);//设置线的宽度

注意， 这两个函数都要在glBegin()之前使用。 在glBegin()之后使用无效

并且必需要开启反走样（glEnable(GL_LINE_SMOOTH);）了之后才干够使用小数哦

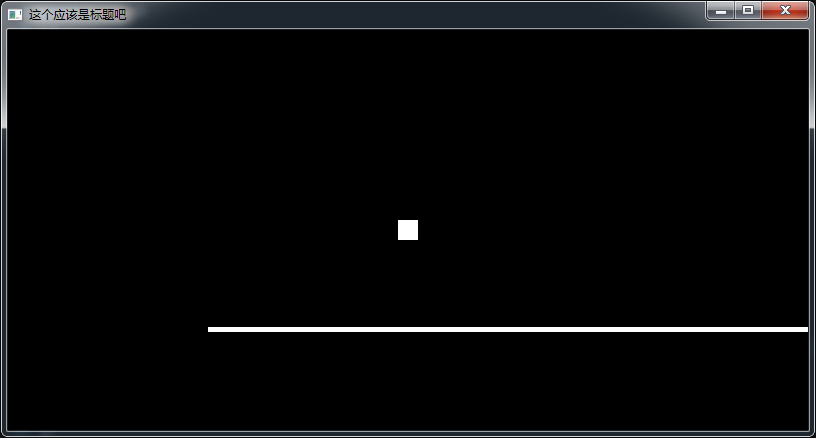

看看代码：

void display()
{
	glClear( GL_COLOR_BUFFER_BIT);
	glPointSize( 20.0f);
	glBegin( GL_POINTS);
		glVertex2f( 0.0f, 0.0f);
	glEnd();

	glLineWidth( 5.0f);
	glBegin( GL_LINES);
		glVertex2f( -0.5f, -0.5f);
		glVertex2f( 1.0f, -0.5f);
	glEnd();
	glFinish();
}

二    设置颜色

预计小伙伴们都猜到了吧

void glColor3f (GLfloat red, GLfloat green, GLfloat blue);//设置颜色

void glColor4f (GLfloat red, GLfloat green, GLfloat blue, GLfloat alpha);//设置颜色。 带透明通道

只是这里的參数不是[0,255]， 而是[0,1]。

线性映射等浮点值表示的最大值映射到1.0（全强度），和零映射到0.0（零点强度）。

採用f和d做后缀的函数，以1.0表示最大的使用。
採用b做后缀的函数。以127表示最大的使用。

採用ub做后缀的函数，以255表示最大的使用。
採用s做后缀的函数。以32767表示最大的使用。
採用us做后缀的函数。以65535表示最大的使用。

void display()
{
	glClear( GL_COLOR_BUFFER_BIT);
	glEnable(GL_BLEND); // 打开混合
	glDisable(GL_DEPTH_TEST); // 关闭深度測试
	glBlendFunc(GL_SRC_ALPHA, GL_ONE); // 基于源象素alpha通道值的半透明混合函数
	glColor3f( 0.0f, 1.0f, 0.0f);
	glPointSize( 20.0f);
	glBegin( GL_POINTS);
		glVertex2f( 0.0f, 0.0f);
	glEnd();

	glColor4f( 1.0f, 0.0f, 0.0f, 0.5f);
	glLineWidth( 5.0f);
	glBegin( GL_LINES);
		glVertex2f( -0.5f, -0.5f);
		glVertex2f( 0.5f, 0.5f);
	glEnd();
	glFinish();
}

小伙伴们都注意一下哈， 假设需要使用透明通道， 必需要打开ALPHA混合器，并指定源与目标的混合方式。看这几句代码

glEnable(GL_BLEND); // 打开混合
glDisable(GL_DEPTH_TEST); // 关闭深度測试
glBlendFunc(GL_SRC_ALPHA, GL_ONE); // 基于源象素alpha通道值的半透明混合函数

void glEnable(GLenum cap);//用来开启各项功能

当然， 相相应的肯定就有关闭各项功能glDisable()

我们看看以下的參数

这些东西会经经常使用到的。

。。。

。。。。

void glBlendFunc (GLenum sfactor, GLenum dfactor);//定义像素算法

三    关于多边形的正反面以及绘制方式

嗯  这个。 肿么说呢， 还是先看代码吧。。，直接讲会非常空洞滴。。。

void display()
{
	glClear( GL_COLOR_BUFFER_BIT);
	glPolygonMode( GL_FRONT, GL_FILL);
	glPolygonMode( GL_BACK, GL_LINE);
	glFrontFace( GL_CCW);
	glBegin( GL_POLYGON);
		glVertex2f( -0.5f, -0.5f);
		glVertex2f( 0.0f, -0.5f);
		glVertex2f( 0.0f, 0.0f);
		glVertex2f( -0.5f, 0.0f);
	glEnd();
	glBegin( GL_POLYGON);
		glVertex2f( 0.0f, 0.0f);
		glVertex2f( 0.0f, 0.5f);
		glVertex2f( 0.5f, 0.5f);
		glVertex2f( 0.5f, 0.0f);
	glEnd();
	glFinish();
}

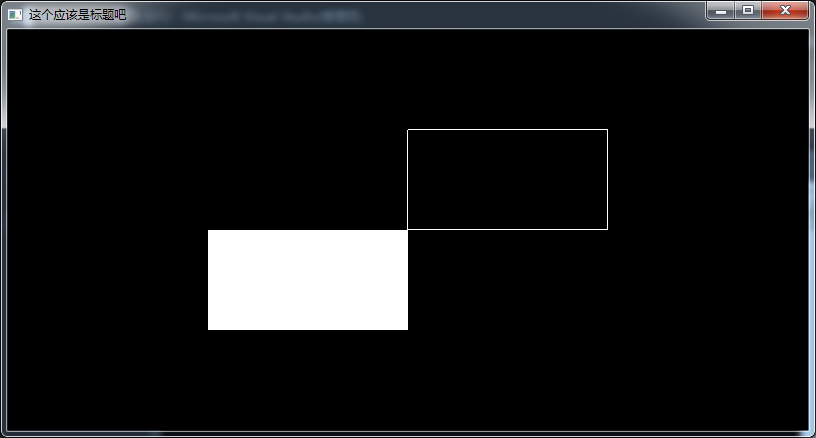

我们慢慢来看，

void glPolygonMode(GLenum face,GLenum mode);

作用是控制多边形的显示方式

參数一：确定显示模式将适用于物体的哪些部分，控制多边形的正面和背面的画图模式

一般我们都是顶点以逆时针顺序出如今屏幕上的面”为“正面”。还有一个面即成为“反面”

參数二：确定选中的物体的面以何种方式显示（显示模式）

当然， 另一个GL_POINT仅仅显示定点（预计也没啥用。

。

。。

。

）

void glFrontFace(GLenum mode);

嗯， 这个函数的作用是设置正方形的正反面是怎样决定的，

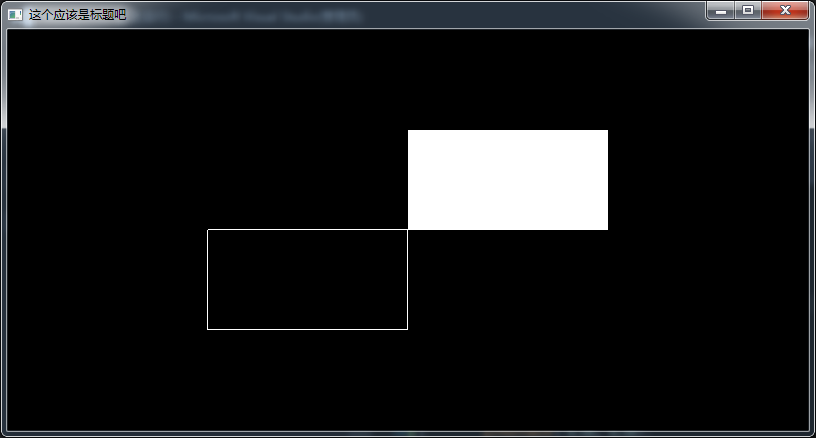

默认的情况下是GL_CCW。 我们也来看看GL_CW的效果

对吧， 反转了吧， 哦 对了这些函数也是要写在glBegin()前面哦。

。。。

四    剔除多边形的表面

非常多时候， 我们的东东会有前后遮挡的效果， 假设我们还是所有绘制了简直就是在浪费资源嘛，，，，所以我们把那些被遮挡的多边形能够剔除掉， 这样能够大大的提升我们程序的执行效率，，，

还记得我们刚刚说的glEnable()吗， 没错。 我们就要先使用他来开启剔除功能， 然后再使用glCullFace()来进行剔除（參数也是正面， 反面， 所有）。，，

剔除仅仅是影响多边形， 对点和直线没有影响

代码走起

glEnable(GL_CULL_FACE);
glCullFace( GL_FRONT_AND_BACK);

五    虚线以及多边形镂空

嗯  老规矩了glEnable()开启虚线。 glLineStipple()设置虚线的显示方式

void display( void)
{
	glClear( GL_COLOR_BUFFER_BIT);
	glEnable( GL_LINE_STIPPLE);
	glLineStipple( 2.0f, 0x0F0F);
	glLineWidth( 5.0f);
	glBegin( GL_LINES);
		glVertex2f( -0.5f, -0.5f);
		glVertex2f( 0.5f, 0.5f);
	glEnd();
	glFinish();
}

void glLineStipple (GLint factor, GLushort pattern);
OpenGL中设置直线的当前点画模式。

pattern參数是由1或0组成的16位序列，它们依据须要进行反复，对一条特定的直线进行点画处理。从这个模式的低位開始，一个像素一个像素的进行处理。假设模式中相应的位是1，就绘制这个像素，否则就不绘制。模式能够使用factor參数（表示反复因子）进行扩展。它与1和0的连续子序列相乘。因此。假设模式中出现了3个1。而且factor是2，那么它们就扩展为6个连续的1。

必须以GL_LINE_STIPPLE为參数调用glEnable()才干启用直线点画功能。为了禁用直线点画功能，能够向glDisable()函数传递同一个參数。

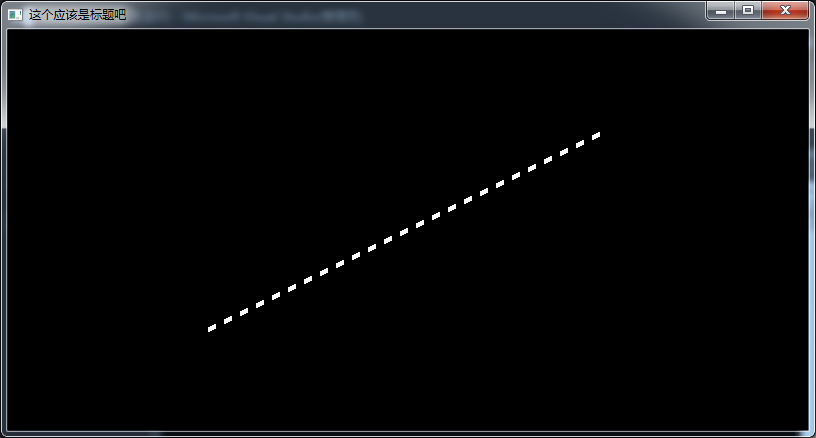

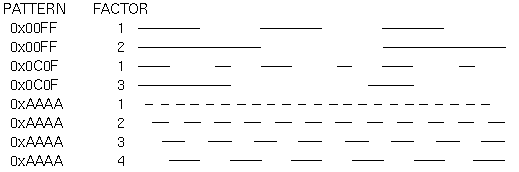

就拿我们刚刚写的0x0F0F（0000111100001111）来看， 假设第一个參数我们穿的是1， 那么就从低位往高位（从右往左）进行绘制， 1表示绘制， 0表示不绘制，绘制结果就是【先绘制四个。 再空四个。 再绘制四个， 再空四个】 假设我们穿的參数是2那么就是【先绘制八个， 再空八个， 再绘制八个， 再空八个】。以此类推。 看图

再来说说多边形的镂空

也是使用glEnable()开启镂空。使用glPolygonStipple()设置镂空模式， 先看代码后解释

这个数组是套用红宝书上面的的，  假设要我自己写一个出来。 我预计我会疯掉的

GLubyte data[128] = {
	0x00, 0x00, 0x00, 0x00,
	0x00, 0x00, 0x00, 0x00,
	0x03, 0x80, 0x01, 0xC0,
	0x06, 0xC0, 0x03, 0x60,
	0x04, 0x60, 0x06, 0x20,
	0x04, 0x30, 0x0C, 0x20,
	0x04, 0x18, 0x18, 0x20,
	0x04, 0x0C, 0x30, 0x20,
	0x04, 0x06, 0x60, 0x20,
	0x44, 0x03, 0xC0, 0x22,
	0x44, 0x01, 0x80, 0x22,
	0x44, 0x01, 0x80, 0x22,
	0x44, 0x01, 0x80, 0x22,
	0x44, 0x01, 0x80, 0x22,
	0x44, 0x01, 0x80, 0x22,
	0x44, 0x01, 0x80, 0x22,

	0x66, 0x01, 0x80, 0x66,
	0x33, 0x01, 0x80, 0xCC,
	0x19, 0x81, 0x81, 0x98,
	0x0C, 0xC1, 0x83, 0x30,
	0x07, 0xe1, 0x87, 0xe0,
	0x03, 0x3f, 0xfc, 0xc0,
	0x03, 0x31, 0x8c, 0xc0,
	0x03, 0x33, 0xcc, 0xc0,
	0x06, 0x64, 0x26, 0x60,
	0x0c, 0xcc, 0x33, 0x30,
	0x18, 0xcc, 0x33, 0x18,
	0x10, 0xc4, 0x23, 0x08,
	0x10, 0x63, 0xC6, 0x08,
	0x10, 0x30, 0x0c, 0x08,
	0x10, 0x18, 0x18, 0x08,
	0x10, 0x00, 0x00, 0x08,
};

void display( void)
{
	glClear( GL_COLOR_BUFFER_BIT);
	glEnable( GL_POLYGON_STIPPLE);
	glPolygonStipple( data);
	glRectf( -0.5f, -0.5f, 0.0f, 0.0f);
	glFinish();
}

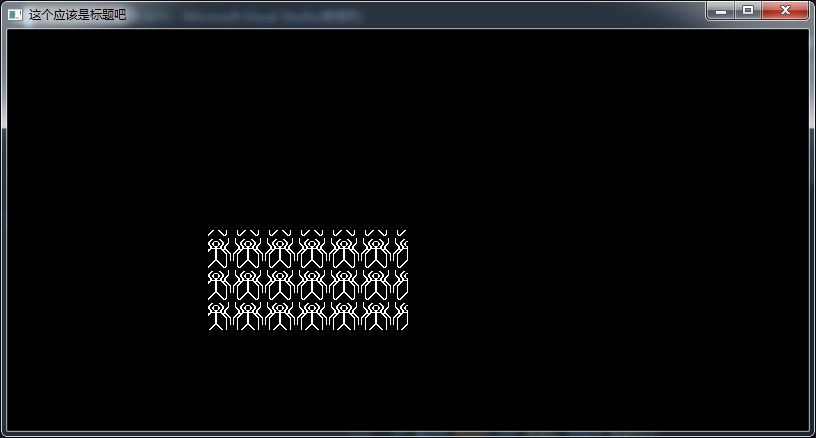

哈哈， 有木有认为非常奇妙，，。我们居然画了一堆苍蝇在屏幕上， 事实上我们的那个数组就是一个苍蝇的图像。

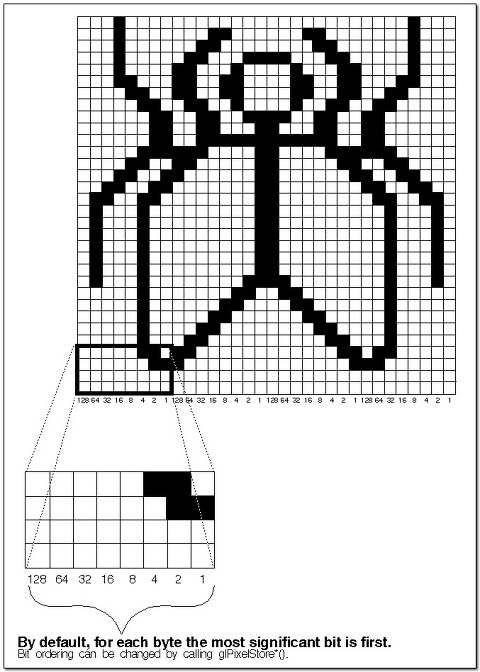

我们来分析一下， 数组有128个字节， 表示了一个32×32的矩阵型镂空的数据。数组里面的第一个字节表示了左下方从左到右的8个像素是否镂空， 以此类摧。。。

用这个图能够表示出来

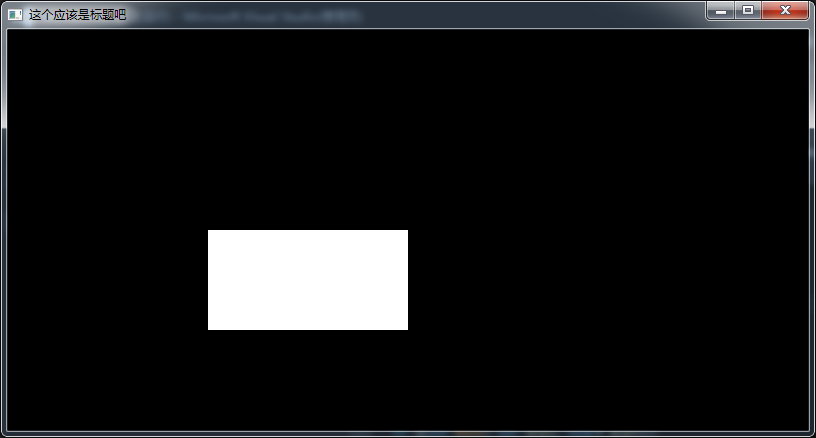

我们再来看看没有镂空的效果

就是这个吊样子。。

。。。

假设每次都让我们程序来做这种数组， 我预计程序猿真的会疯掉吧， 我们来看看简单的方法， 首先打开你的画板工具（就是电脑自带的那个 ）随便画一幅画， 保存单色位图的bmp

好了， 我们如今来使用这张位图

void display( void)
{
	GLubyte data[128];
	FILE* fp;
	fp = fopen( "openGLTest.bmp", "rb");
	if ( !fp)
	{
		exit( 0);
	}
	if ( fseek( fp, -(int)sizeof( data), SEEK_END))
	{
		exit( 0);
	}
	if ( !fread( data, sizeof( data), 1, fp))
	{
		exit( 0);
	}
	fclose( fp);

	glClear( GL_COLOR_BUFFER_BIT);
	glEnable( GL_POLYGON_STIPPLE);
	glPolygonStipple( data);
	glRectf( -0.5f, -0.5f, 0.0f, 0.0f);
	glFinish();
}

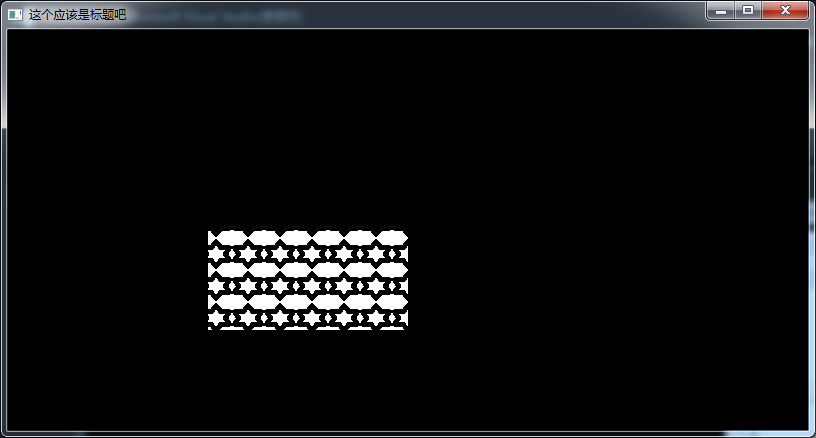

是不是我们画的图片也载入出来了啊，，。，注意了。 图片的位置一定要和运行文件放在一块啊， 毕竟人家是好基友嘛， 今天我们就到这里了。。

。

每天积累一点点， 总有一天你会成为大神的
