竞争的关键驱动的异步通知

       转载请注明出处：http://blog.csdn.net/ruoyunliufeng/article/details/24326603

       说起异步通知，简单点的理解就是：曾经都是应用程序主动看按键是否按下云云的。

。

。

这回应用程序架子大了。说老子才不去呢。

把任务给了驱动。

然后驱动发现按键按下。屁颠屁颠的去通知应用程序。

一.驱动代码

      假设你看了前几篇文章。这个代码对你来说是很easy的，所修改的东西很的少。

#include <linux/module.h>
#include <linux/kernel.h>
#include <linux/fs.h>
#include <linux/init.h>
#include <linux/delay.h>
#include <linux/irq.h>
#include <asm/uaccess.h>
#include <asm/irq.h>
#include <asm/io.h>
#include <asm/arch/regs-gpio.h>
#include <asm/hardware.h>
#include <linux/poll.h>


static struct class *fifthdrv_class;
static struct class_device	*fifthdrv_class_dev;

//volatile unsigned long *gpfcon;
//volatile unsigned long *gpfdat;

static DECLARE_WAIT_QUEUE_HEAD(button_waitq);

/* 中断事件标志, 中断服务程序将它置1。fifth_drv_read将它清0 */
static volatile int ev_press = 0;

static struct fasync_struct *button_async;  //定义一个结构


struct pin_desc{                  //定义结构体
	unsigned int pin;
	unsigned int key_val;
};


/* 键值: 按下时, 0x01, 0x02, 0x03, 0x04 */
/* 键值: 松开时, 0x81, 0x82, 0x83, 0x84 */
static unsigned char key_val;

/*
 * K1,K2,K3,K4相应GPG0，GPG3，GPG5，GPG6
 */

struct pin_desc pins_desc[4] = {     //定义一个结构体数组
	{S3C2410_GPG0, 0x01},
	{S3C2410_GPG3, 0x02},
	{S3C2410_GPG5, 0x03},
	{S3C2410_GPG6, 0x04},
};


/*
  * 确定按键值
  */
static irqreturn_t buttons_irq(int irq, void *dev_id)          //參数中断号，和ID
{
	struct pin_desc * pindesc = (struct pin_desc *)dev_id;    //?
定义一个结构体指针使他的初值为ID	unsigned int pinval;		pinval = s3c2410_gpio_getpin(pindesc->pin);            //系统函数独处引脚值（GPF0）	if (pinval)	{		/* 松开 */		key_val = 0x80 | pindesc->key_val;	}	else	{		/* 按下 */		key_val = pindesc->key_val;	}    ev_press = 1;                  /* 表示中断发生了 */    wake_up_interruptible(&button_waitq);   /* 唤醒休眠的进程 */		kill_fasync (&button_async, SIGIO, POLL_IN);   //发送信号		return IRQ_RETVAL(IRQ_HANDLED);}static int fifth_drv_open(struct inode *inode, struct file *file){	/* GPG0。GPG3，GPG5。GPG6为中断引脚: EINT8,EINT11,EINT13,EINT14 */	request_irq(IRQ_EINT8,  buttons_irq, IRQT_BOTHEDGE, "K1", &pins_desc[0]);	request_irq(IRQ_EINT11, buttons_irq, IRQT_BOTHEDGE, "K2", &pins_desc[1]);	request_irq(IRQ_EINT13, buttons_irq, IRQT_BOTHEDGE, "K3", &pins_desc[2]);	request_irq(IRQ_EINT14, buttons_irq, IRQT_BOTHEDGE, "K4", &pins_desc[3]);		return 0;}ssize_t fifth_drv_read(struct file *file, char __user *buf, size_t size, loff_t *ppos){	if (size != 1)		return -EINVAL;	/* 假设没有按键动作, 休眠 */	wait_event_interruptible(button_waitq, ev_press);	/* 假设有按键动作, 返回键值 */	copy_to_user(buf, &key_val, 1);	ev_press = 0;		return 1;}int fifth_drv_close(struct inode *inode, struct file *file)     //出链，禁止中断{	free_irq(IRQ_EINT8,  &pins_desc[0]);	free_irq(IRQ_EINT11, &pins_desc[1]);	free_irq(IRQ_EINT13, &pins_desc[2]);	free_irq(IRQ_EINT14, &pins_desc[3]);	return 0;}static unsigned fifth_drv_poll(struct file *file, poll_table *wait){	unsigned int mask = 0;	poll_wait(file, &button_waitq, wait); // 不会立即休眠，仅仅是把进程挂到队列里面去	if (ev_press)                          //推断是否有数据返回。有的话进行赋值，没有的话休眠		mask |= POLLIN | POLLRDNORM;    //返回位掩码, 它描写叙述哪个操作可立即被实现。
	return mask;}static int fifth_drv_fasync (int fd, struct file *filp, int on)   {	printk("driver: fifth_drv_fasync\n");             //为了说明次函数被调用添加一条打印语句	return fasync_helper (fd, filp, on, &button_async); //初始化定义的结构体}static struct file_operations sencod_drv_fops = {    .owner   =  THIS_MODULE,    /* 这是一个宏，推向编译模块时自己主动创建的__this_module变量 */    .open    =  fifth_drv_open,     	.read	 =	fifth_drv_read,	   	.release =  fifth_drv_close,	.poll    =  fifth_drv_poll,	.fasync	 =  fifth_drv_fasync,};int major;static int fifth_drv_init(void){	major = register_chrdev(0, "fifth_drv", &sencod_drv_fops);	fifthdrv_class = class_create(THIS_MODULE, "fifth_drv");	fifthdrv_class_dev = class_device_create(fifthdrv_class, NULL, MKDEV(major, 0), NULL, "buttons"); /* /dev/buttons *///	gpfcon = (volatile unsigned long *)ioremap(0x56000050, 16);//	gpfdat = gpfcon + 1;	return 0;}static void fifth_drv_exit(void){	unregister_chrdev(major, "fifth_drv");	class_device_unregister(fifthdrv_class_dev);	class_destroy(fifthdrv_class);//	iounmap(gpfcon);	return 0;}module_init(fifth_drv_init);module_exit(fifth_drv_exit);MODULE_LICENSE("GPL");

二.应用程序代码

#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <stdio.h>
#include <poll.h>
#include <signal.h>
#include <sys/types.h>
#include <unistd.h>
#include <fcntl.h>


/* fifthdrvtest
  */
int fd;

void my_signal_fun(int signum)    //信号处理函数
{
	unsigned char key_val;
	read(fd, &key_val, 1);       //读取按键值
	printf("key_val: 0x%x\n", key_val);  //打印
}

int main(int argc, char **argv)
{
	unsigned char key_val;
	int ret;
	int Oflags;

	signal(SIGIO, my_signal_fun); //注冊信号处理函数

	fd = open("/dev/buttons", O_RDWR);
	if (fd < 0)
	{
		printf("can't open!\n");
	}

	fcntl(fd, F_SETOWN, getpid());      // 告诉内核，发给谁（通过PID）

	Oflags = fcntl(fd, F_GETFL);

	fcntl(fd, F_SETFL, Oflags | FASYNC);  // 改变fasync标记，终于会调用到驱动的faync > fasync_helper：初始化/释放fasync_struct


	while (1)
	{
		sleep(1000);
	}

	return 0;
}

三.分析

           1.应用程序

        首先来看看应用程序都干了些什么。应用程序首先注冊了信号处理函数（函数的处理主要写在这里）。然后打开驱动。主函数中while（1）中是个循环，一直睡眠。

其中断发生时候，驱动会把信号发给应用程序。应用程序在信号处理函数进行处理。fcntl(fd, F_SETOWN, getpid());

                                Oflags = fcntl(fd, F_GETFL);
                                fcntl(fd, F_SETFL, Oflags | FASYNC);
这三段代码是应用程序实现异步通知的机制所在。

用户程序必须运行 2 个步骤来使能来自输入文件的异步通知. 首先, 它们指定一个进程作为文件的拥有者. 当一个进程使用 fcntl 系统调用发出 F_SETOWN 命令, 这个拥有者进程的 ID 被保存在 filp->f_owner 给以后使用. 这一步对内核知道通知谁是必要的. 为了真正使能异步通知, 用户程序必须设置 FASYNC 标志在设备中, 通过 F_SETFL fcntl 命令.

在这 2 个调用已被运行后, 输入文件可请求递交一个 SIGIO 信号, 不管何时新数据到达. 信号被发送给存储于 filp->f_owner 中的进程(或者进程组, 假设值为负值).

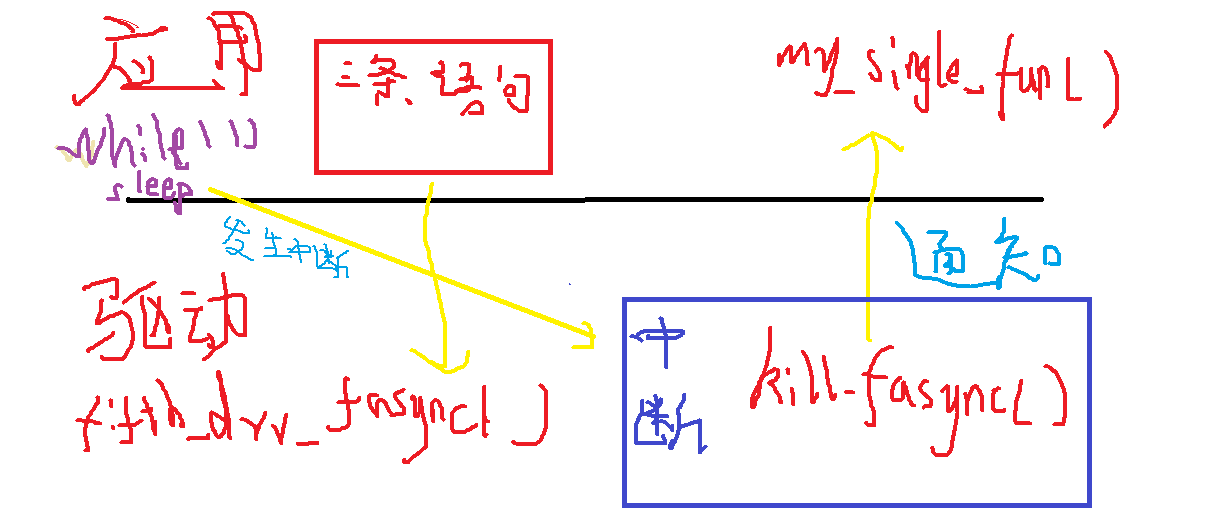

（说的有点可能难以理解。没关系最后会用一张图给小伙伴们说明当中的道理）

           2.驱动程序

1. 当发出 F_SETOWN, 什么都没发生, 除了一个值被赋值给 filp->f_owner.（内核完毕的）

2.当 F_SETFL 被运行来打开 FASYNC, 驱动的 fasync 方法被调用.

static int fifth_drv_fasync (int fd, struct file *filp, int on)
{
	printk("driver: fifth_drv_fasync\n");             //为了说明次函数被调用添加一条打印语句
	return fasync_helper (fd, filp, on, &button_async); //初始化定义的结构体
}

3. 当数据到达, 全部的注冊异步通知的进程必须被发出一个 SIGIO 信号.

kill_fasync (&button_async, SIGIO, POLL_IN);

到这里应用程序就接收到信号了，运行对应的操作了。

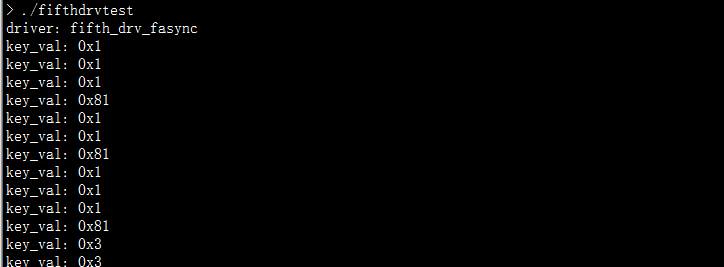

           3.图片

你发现怎么我按下一次出现了了好几个0x1啊。卖个关子，以下几篇会有讲诉。
