以下解说在详细应用中，event与中断ISR的设置。以对QM的queue监控产生中断（不是EXCEP）为例，主要包含配置QM accumulator（用于监控QM queue）与配置ISR（ISR与event配置）。
首先介绍QM accumulator的配置，QM模块中QMSS（包括QMSS Tx queue 800:831，Tx/Rx channel 0:31，RxChan,TxChan,Tx queue是一一相应的，如Tx queue是806，那么相应的TxChan与RxChan编号都是6）用于CPU之间的通信，QMSS Rx queue能够配置为high priority queue（也能够配置general queue等），然后利用PDSP的 channel（0:31，该channel与分配给QM的chip-event是一一相应的，见QM user guide 5.2节）监控QMSS Rx queue，条件满足时，将会产生中断。QMSS的Tx queue是QMSS对外提供的唯一输入port（queue 800:831），当有descriptor PUSH到QMSS的Tx queue后，经过Tx channel与Rx channel后，将会将输出结果输出到配置给QMSS的Rx queue。
QM accumulator的配置主要包含QMSS Rx channel的使能（Rx channnel仅仅需使能就可以），Tx channel的使能与配置，Rx flow的配置，Tx Scheduler配置，PDSP监控的配置。本节先讲QMSS Rx channel，Tx channel的配置，Tx Scheduler的配置。PDSP监控的配置在5.2中解说。以Nyquist为例。
QMSS Rx channel配置：
confRegPtr = (void*)0x02a08800;
/* Enable Rx Channel */
confRegPtr[channel].channelCtrlRegA = 0x80000000;//channel为QMSSTx queue相应的channel
QMSS Tx channel配置：
/* Configure Tx Channel */
confRegPtr[tmpChan].channelCtrlRegB = ((u32)filterEPI<<30)|((u32)filterPS<<29)|((u32)aifMode<<24);//filterEPI=filterPS=aifMode=0
/* Set channel priority */
if( prioRegPtr != GLO_NULL )
{
prioRegPtr[tmpChan] = (u32)priority;//prioRegPtr=0x02a08c00(TX Scheduler Config). priority=1
}
/* Enable Tx Channel */
confRegPtr[tmpChan].channelCtrlRegA = 0x80000000;

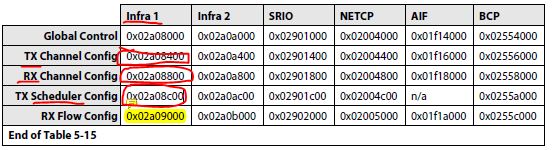

QMSS配置寄存器地址（infra1列，为Nyquist所用寄存器）例如以下：

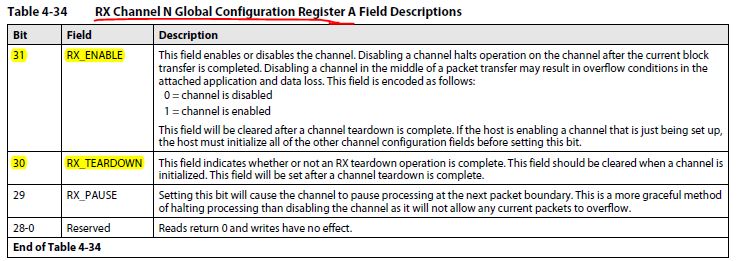

Rx channel A寄存器：

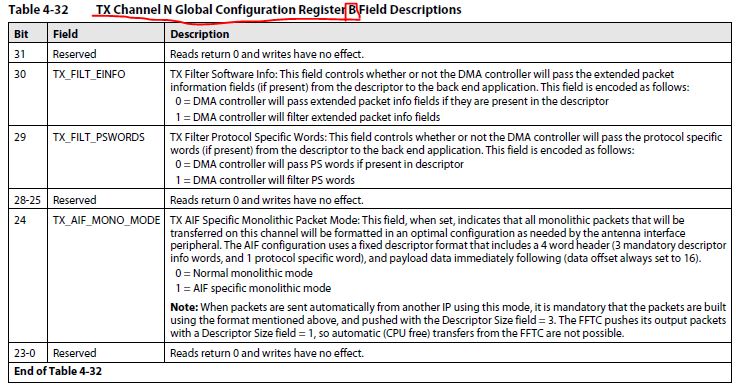

Tx channel B寄存器(A寄存器与Rx channel同样)：

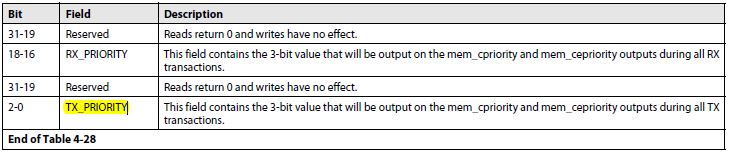

Tx Scheduler寄存器：
