当UIWebView播放视频时，可以看到view hierarchy里有FigPluginView的身影。这个类来自于QuickTime Plugin，plugin的路径为：

/Applications/Xcode.app/Contents/Developer/Platforms/iPhoneSimulator.platform/Developer/SDKs/iPhoneSimulator6.1.sdk/System/Library/Internet Plug-Ins/QuickTime Plugin.webplugin

这是个文件夹，里面还有链接库以及文件和图片资源。

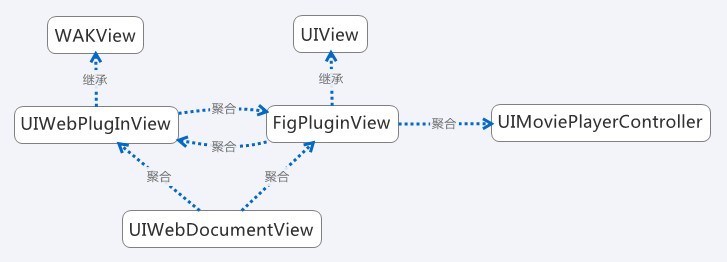

QuickTime Plugin这个名字起得很响亮，其实代码并不多，Objective-C类只有9个，也就只是FigPluginView为主了。与WebKit.framework有耦合，或者说就是为了封装视频播放控件来给WebKit.framework用的。类关系如下图：

iOS的QuickTime Plugin

UIWebDocumentView会以成员变量struct __CFDictionary *_plugInViews来配对FigPluginView和UIWebPlugInView，其中FigPluginView为key，UIWebPlugInView为value。
UIWebPlugInView有成员变量UIView *_uiView指向FigPluginView，
FigPluginView有成员变量WAKView *_wakView指向UIWebPlugInView。

当然，视频只是PluginView的一种，UIWebPlugInView还会管理别的种类的plugin。

渲染流程中会有这样的关系：

iOS的QuickTime Plugin

RenderLayerBacking在更新layer树时，从RenderWidget出发通过几层关系得到UIWebPlugInView，调用其函数attachPluginLayer把FigPluginView添加到UIWebDocumentView中。注意这个“添加”是通过好多层CALayer间接实现的，UIWebPlugInView还会创建一个hostLayer作为MediaLayer。调用链的末端实现代码如下：

- (void)_connectPluginLayers
{
    WebThreadLock();
    if (!_hostingLayer)
    {
        _hostingLayer = [[CALayer alloc] init];
    }
    [_webView.layer insertSublayer:_hostingLayer atIndex:0];
    if ([[_webView webView] _setMediaLayer:_hostingLayer forPluginView:self])
    {
        self.parentedInLayer = YES;
        [_uiView retain];
        [_hostingLayer addSublayer:_uiView.layer];
        [_uiView release];
        [_webView _setSubviewCachesNeedUpdate:YES];
        [self _reshapeOnMainThread];
    }
}  /* 何问起 hovertree.com */

这里只列个大概了，类间网状依赖，好难画图和用文字说明。总之可以更确定，WAKView就是替代了NSView，以求和Mac的WebView共用代码，但iOS application是单进程程序，只能用CALayer树来代替NSView树做组合了。
