一.iPhone 各屏幕尺寸表
| 手机型号 | 屏幕尺寸(inch) | 像素密度（PPI） | 逻辑分辨率 （point） | 物理分辨率（屏幕分辨率）（pixel） | 缩放因子（scale factor） | 宽高比（近似） | 比例（近似） |
|---|---|---|---|---|---|---|---|
| 3GS | 3.5 inch | 163 ppi | 320*480 pt | 320*480 px | @1x | 1.5 | 2:3 |
| 4/4s | 3.5 inch | 326 ppi | 320*480 pt | 640*960 px | @2x | 1.5 | 2:3 |
| 5/5S/5c/SE | 4.0 inch | 326 ppi | 320*568 pt | 640*1136 px | @2x | 1.77 | 9:16 |
| 6/6S/7/8 | 4.7 inch | 326 ppi | 375*667 pt | 750*1334 px | @2x | 1.77 | 9:16 |
| 6+/6S+/7+/8+ | 5.5 inch | 401 ppi | 414*736 pt | 1242 * 2208 px （1080×1920） | @3x | 1.77 | 9:16 |
| X | 5.8 inch | 458 ppi | 375*812 pt | 1125*2436 px | @3x | 2.16 | 9:20 |
| XS | 5.8 inch | 458 ppi | 375*812 pt | 1125*2436 px | @3x | 2.16 | 9:20 |
| XS Max | 6.5 inch | 458 ppi | 414*896 pt | 1242*2688 px | @3x | 2.16 | 9:20 |
| XR | 6.1 inch | 326 ppi | 414*896 pt | 828*1792 px | @2x | 2.16 | 9:20 |
二.相关术语说明
1. inch（英寸）
1 inch= 2.54cm = 25.4mm
2. PPI （像素密度）
表示沿着对角线，每英寸所拥有的像素（pixel）数目，PPI的数值越高，代表显示屏能够以越高的密度显示图像，即通常所说的分辨率越高，颗粒感越弱，图像更清晰。
PPI的计算公式（勾股定理）：
其中，X：长度像素数；Y：宽度像素数；Z：屏幕尺寸即对角线长度
以根据iPhone4/iPhone4s为类，计算PPI的计算值:
= 329.65 pixcel/inch
计算结果稍有出入，这是因为像素的离散采样有锯齿效应。
3. 屏幕尺寸
指的是显示屏的对角线长度，以下为iPhone5s、iPhone6s、iPhone6Plus屏幕尺寸规格示意图：
4. 点（point）和像素（pixel）换算关系
iPhone3GS
1point = 1pixel
iPone4/4s/5/5S/5c/SE/6/6s
1point = 2pixel
iPhone6Plus/iPhone6s Plus
1point = 3pixel
普通屏幕: 1 point = 1 pixel
Retina屏: 1 point = 2 pixel
High Retina：1 point = 3 pixel
这里再简单介绍一下Retina这个术语：
Retina屏幕是苹果创造的营销名词，而非通用标准
Retina翻译成中文就是视网膜的意，Retina屏的分辨率非常高，以至于你在正常的观看距离无法看到任何像素点。
Retina强调的重点是“分辨率足够高，可以达到眼睛看不出来的地步”。也就是说，苹果为了更好地描述iPhone屏幕分辨率非常高这一特性，而借用并创造了Retina这一标准，并非行业内通用的标准。
苹果曾经给出过一个标准：手机屏幕达到300PPI、平板屏幕达到220PPI、笔记本电脑屏幕达到200PPI即可认为是Retina屏幕。
5. 逻辑分辨率和物理分辨率
逻辑分辨率以point（pt）为单位，物理分辨率以pixel（px）为单位。
区分逻辑分别率和物理分辨率是因为在早期iPhone 3GS之前，iOS绘制图形以point为单位。在这个时期point和pixel严格对应在一起。在iPhone 3GS上：
1 pt = 1 px

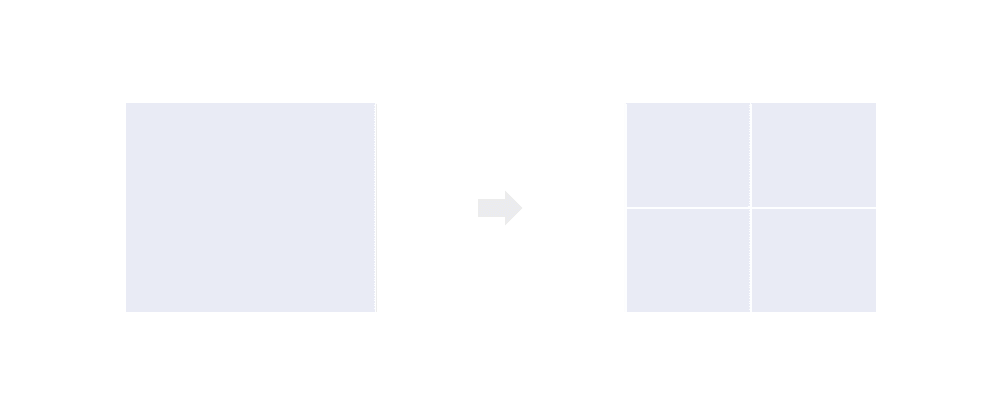

到了iPhone 4开始，苹果引入了Retina屏幕。在一定物理单位内可以显示2倍的像素。iPhone 4的屏幕物理尺寸还是3.5寸，分辨率为640 × 960，提升了4倍。也就是说，原先的1 point可以容纳4个pixel。
所以到了iPhone 4，逻辑分辨率和物理分辨率的关系就成了：
1 pt = 2 px
解释一：
物理分辨率是硬件所支持的，逻辑分辨率是软件可以达到的。
物理分辨率：显示屏的最佳分辨率，即屏幕实际存在的像素行数乘以列数的数学表达方式，是显示屏固有的参数，不能调节，其含义是指显示屏最高可显示的像素数。
物理尺寸（物理分辨率）：是指屏幕的实际大小。大的屏幕同时必须要配备高分辨率，也就是在这个尺寸下可以显示多少个像素，显示的像素越多，可以表现的余地自然越大。
解释二：
如上图中 640×960、640×1136等这些都是物理尺寸或是物理分辨率。
而320×480、320×568等这些都是逻辑分辨率或是逻辑尺寸。
解释三：
从另外的角度来说：分辨率就是屏幕上横、纵的总象素点数。
如果我们设计的时候用单位px，可以说是物理分辨率尺寸。
如果我们设计的时候用单位pt，可以说是逻辑分辨率尺寸。
下面拿iphone 6 plus详细分析：
iphone6plus-物理尺寸分辨率
1、iPhone 6 Plus 的逻辑point分辨率用 360×640，也不是不可以，也即上面图表中的 iPhone 6+ (b)方案，那么 scale 用 @3x，最终像素分辨率 360×640@3x 正好是 1080×1920，完美1:1映射，无需缩放；但缺点就是：iPhone 6 Plus的逻辑pt分辨率 360×640 就会比 iPhone 6的 375×667 还低，这天理不容啊，一个Plus的大屏幕虽然很精细，但是可显示的实际内容比 iPhone 6 还少。完全不符合 Bigger than bigger 。
打个比方就是：相同字号的情况下，iPhone 6如果一行显示了25个字，而 iPhone 6 Plus 按这个逻辑pt方案，一行就会只能显示24 个字了。
2、那如果逻辑point分辨率用 540×960 呢，也即图表中的 iPhone 6+ © ， scale 沿用老的 @2x ，最终像素分辨率 540×960@2x 不正好是 1080×1920 吗，也是完美1:1映射，无需缩放，还不需要多余做 @3x 素材； 而且这个方案的优点也很明显： pt 面积是 iPhone 6 的两倍 (540×960 = 375x667x 2)，这样屏幕可显示的内容一下就增多了 ； 但这个方案的缺点就更明显了: 所有 iOS UI 元素尺寸在屏幕上的实际物理面积一下子就变小了，比如标签栏或导航栏按钮的物理高度只有原来的 81.5% ，
点击面积就只有iPhone 6的 0.815*0.815=66.4%，用户点击就困难了，总不至于苹果考虑触摸手指操作，为 <= iPhone 6 做一套设计规范，为 iPhone 6 Plus 再另外做一套设计规范
6. scale factor（缩放因子）
因为逻辑分辨率和物理分辨率存在着一定的比例关系，这种比例的关系称为缩放因子。其对应关系为：
1 pt = scale * px
早期的iPhone3GS的屏幕屏幕分辨率是320 * 480,iOS绘制图形（CGPoint/CGSize/CGRect）均已point为单位。
1 point = 1 pixel
后来在iPhone4中，同样大小（3.5inch）的屏幕采用Retina(视网膜)屏幕显示技术，横、纵向方向像素密度都被放大到2倍，像素分辨率提高到（320 * 2） * （480 * 2） = 640 * 960,屏幕分辨率提高到iPhone3GS的4倍。iPhone6Plus中横、纵向方向像素密度都被放大到3倍，屏幕分辨率提高到iPhone3GS的9倍。
scale= 单位长度内的数量比(pixel/point)
