为了更有效地转发IP数据报和提高交付成功的机会，在网络层使用了网际控制报文协议ICMP（Internet Control Message Protocol）[RFC 792]。它是TCP/IP协议族的一个子协议，用于在IP主机、路由器之间传递控制消息。ICMP报文作为IP层数据报的数据，加上数据报的首部，组成数据报发送出去。 ICMP报文的种类有两种，即ICMP差错报告报文和ICMP询问报文。

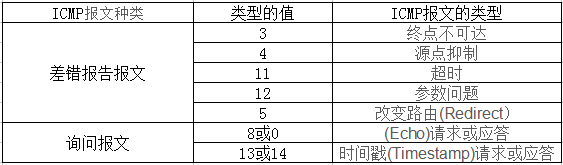

大家先了解一下几种常见的ICMP报文类型：
这里写图片描述

我们现在就来抓取报文

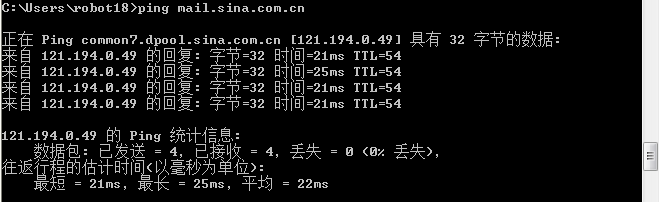

打开dos窗口，在里面输入ping mail.sina.com.cn：
这里写图片描述

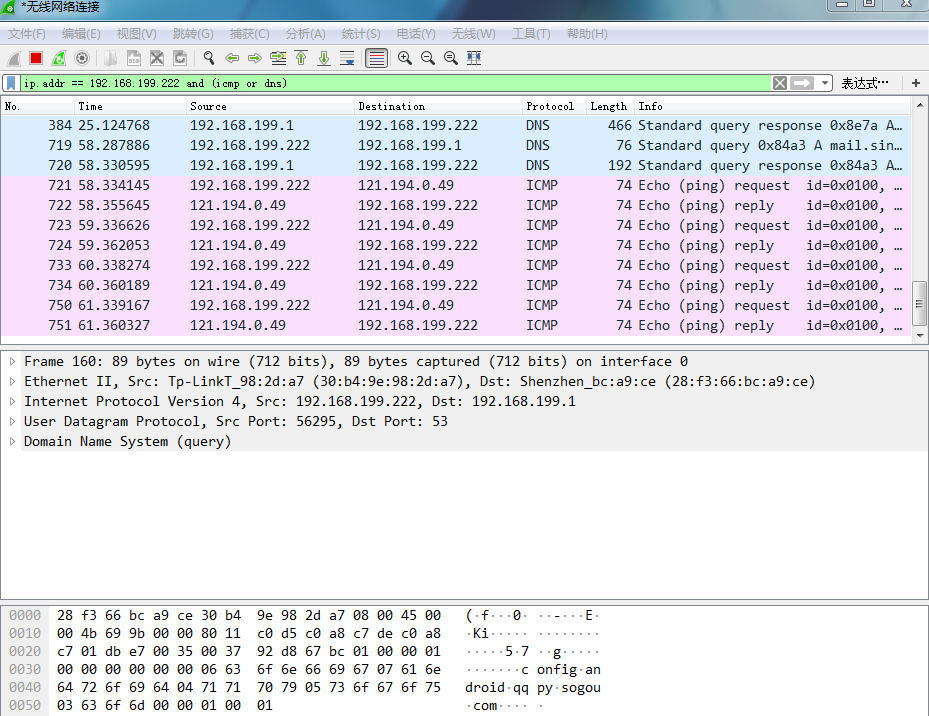

打开wireshark，在filter栏中输入 ip.addr ==192.168.199.222(自己的IP地址) and (icmp or dns)，敲回车。
再来看wireshark抓到的一堆报文：
这里写图片描述
可以看到我们抓到了八个ICMP报文，向对方主机询问（request）四次同时接收到四次应答（reply），这样加起来一共就有八个。而其上方的DNS报文起到了域名解析的作用，通过域名找到其IP地址，方便我们用户访问互联网。

Tracert（跟踪路由）是路由跟踪实用程序，用于确定 IP 数据包访问目标所采取的路径。Tracert 命令用 IP 生存时间 (TTL) 字段和 ICMP 错误消息来确定从一个主机到网络上其他主机的路由。

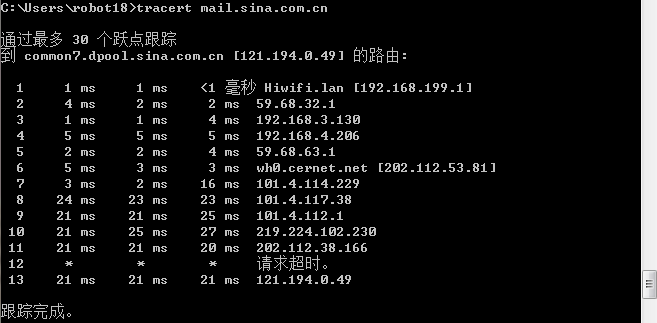

我们看看发出的ICMP报文都经过了哪些路由器，再次打开dos窗口，输入 tracert mail.sina.com.cn
这里写图片描述

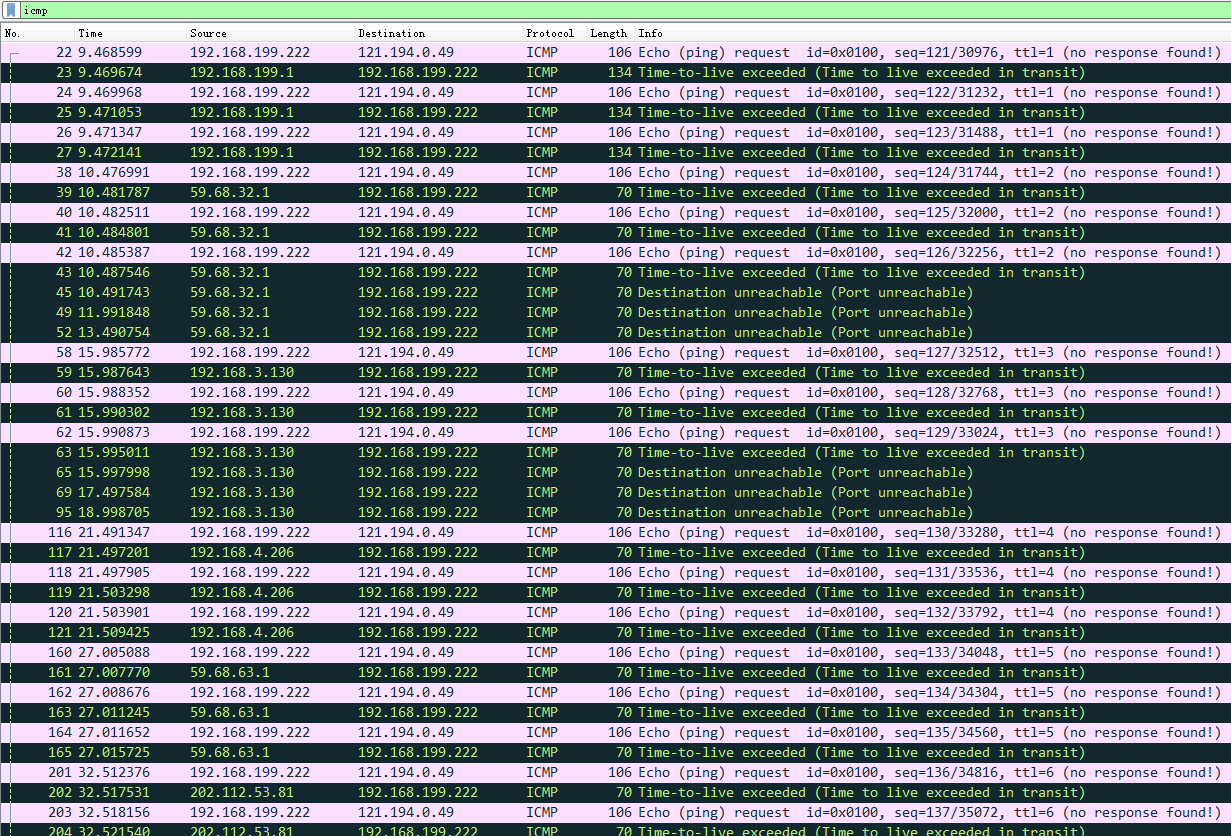

在filter栏中输入 icmp
这里写图片描述

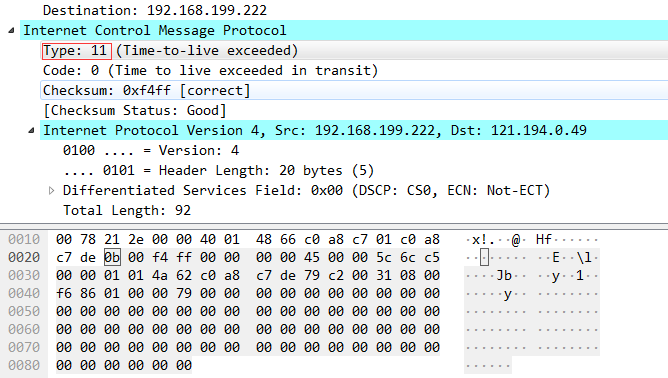

抓到的报文有点多哈，我们先看顺数第一个和第二个，第一个ICMP的报文type类型是8，说明它为询问报文，而第二个报文type类型为11，说明超时了。
这里写图片描述
还有需要注意的是，我们主机发送的报文所设置的生存时间（TTL）在从1开始不断地变大，因为TTL每经过一个路由器的时候会被减1，当TTL等于0的时候就会被抛弃。所以一直这样下去，总有一次我们发送最后一个数据报刚刚到达目的主机时，数据报的TTL是1，这时候我们就不减1了。
从刚才的dos窗口可以看到，当我们的TTL达到13时，报文可以顺利发送到目的地，我们也就能顺利得到相应应答。
这里写图片描述
