流水灯是51单片机的入门级实验，以下是其电路图以及C代码

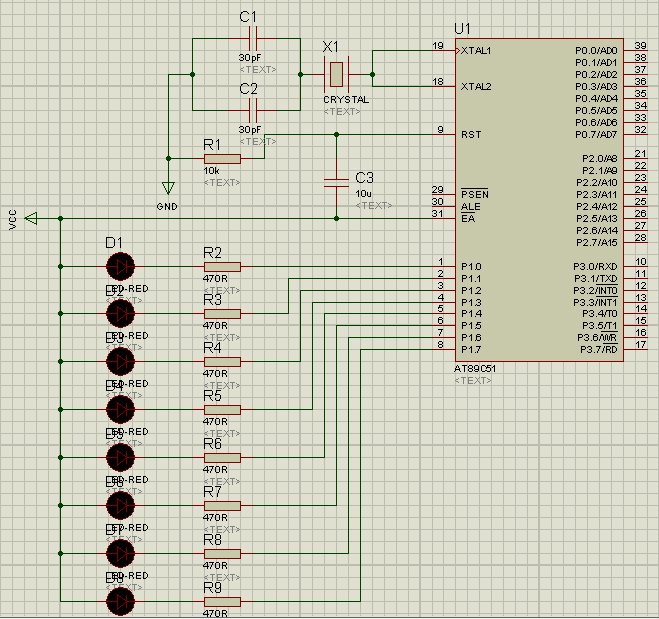

流水灯proteus电路图
此图发光二极管采用 共阳极式连接
流水灯C代码
#include<reg51.h>
#define TIME 1
//宏定义秒数，方便更改间隔时间
void delaySec(unsigned char n);
void Movinglight();
unsigned char code MovinglightArray[] = {
0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};
unsigned char i,n = 1;
int main()
{
Movinglight();
return 0;
}
void Movinglight()
{
while(1)
{
for(i = 0;i < 8;i++)
P1 = MovinglightArray[i];
delaySec(TIME);
}
}
void delaySec(unsigned char n)
{
unsigned int i,j,l;
for(l = 0;l < n;l++)
for(i = 0;i < 1000;i++)
for(j = 0;j < 114;j++);
}/*当n为1时，误差约0.001s*/
授人以鱼不如授人以渔，在此，笔者觉得应该给大家简单剖析一下以上的代码，以方便初学者更加容易更改和理解代码。
我看代码习惯从主函数开始，相信大家大多都是这样的吧？
进入主函数：
1，调用Movinglight函数
进入Movinglight函数：
1，调用while函数，1代表死循环
2，for循环，依次给P1口赋值
初学者一般看不懂0x 加 数字，其实0x 加 数字的意思，0x就是表示后两位是16进制数。
但是单片机处理是按照二进制处理数据的。
所以我们把上述例子转化为字节（即八个二进制位）。
例如，0xfe = 1111 1110；0xfd = 1111 1101。
不要纠结0xfe或者0xfd的，对应单片机来说，P1口的值不重要，这个值包含的位才是控制单片机的关键所在，单片机只在意它所代表的二进制数的位是0还是1。
根据电路图，P1.7对应二进制数的最高位，P1.0对应二进制数的最低位。
拿0xfe举例大家就能更好地理解了。
0xfe = 1111 1110。
分解开来实际上是：
P1.0 = 0
P1.1 = 1
P1.2 = 1
P1.3 = 1
P1.4 = 1
P1.5 = 1
P1.6 = 1
P1.7 = 1
最低位为0，其余为均为1。
那么0和1有什么含义？
以本实验为例，在单片机通电的情况下：
P1.0 = 0 表示这个引脚处为低电平。
其余引脚处则是高电平。
那什么是高低电平呢？
说白了就是高低电势。
其实我认为说成高低电势更容易为广大读者理解。
高低电平是相对的，比如5V相对于0V 是高电平，但是相对于10V 又是低电平。
但是圈子里的所有书都是说电平的。
一般情况下，单片机是5V和0V。
一端高电平，一端低电平才能形成电压，发光二极管才能点亮。两边都是高电平或者两边都是低电平发光二极管都不能被点亮。
通常情况下，通电情况下单片机引脚默认为高电平。
由于发光二极管正极连接公共正电压源，所以只有位为0时，灯才会亮。
以上内容如果有什么谬误，敬请指正。
