Android布局详解之一：FrameLayout

大家好，又见面了，我是你们的朋友全栈君。

原创文章，如有转载，请注明出处：http://blog.csdn.net/yihui823/article/details/6702273

修正说明：

此文章是我写的第一篇，当时的确少考虑很多内容。

后来也一直没有再回头看，再后来，看到评论多是负面的，也就心懒了，这个系列就没再写下去了。

今天重新把文章修改一下。完全没有错不敢说，只是把当年漏写的一些内容再补进去吧。

评论不删不改，大家自己看吧。

我写的文章，基本都是面向新手的，所以没有很多高深的玩法（我自己也不擅长啦，我也不是高手）。

所以新手看我的文章，入门即可，高深的内容不在我这里，我的庙小，装不下大神。

再版修正说明：

首先要感谢指出我错误的朋友。前一篇修正说明，写的借口比较多，忘了道歉，态度不好，请多多包涵。

特别要感谢27楼、29楼的朋友。这篇文章的确写的不够严谨，碰到了问题就一笔带过，给读者们造成了不少误解，非常抱歉。

当然，直接回复sb的网友，我只能呵呵了。“我的庙小，装不下大神”这句话其实是送给这些朋友的。

这次重新修改了android:layout_width=”fill_parent”属性造成的android:layout_gravity失效的事情。

FrameLayout是最简单的布局了。所有放在布局里的控件，都按照层次堆叠在屏幕的左上角。后加进来的控件覆盖前面的控件。

在FrameLayout布局里，定义任何空间的位置相关的属性都毫无意义。控件自动的堆放在左上角，根本不听你的控制。

看以下的例子：

<?xml version="1.0" encoding="utf-8"?><FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"    android:layout_width="fill_parent"    android:layout_height="fill_parent"    ><TextView     android:layout_width="fill_parent"    android:layout_height="wrap_content"    android:textSize="50sp"    android:textColor="#000000"    android:text="第一层"/><TextView     android:layout_width="fill_parent"    android:layout_height="wrap_content"    android:textSize="40sp"    android:textColor="#ffff00"    android:text="第二层"/><TextView     android:layout_width="fill_parent"    android:layout_height="wrap_content"    android:textSize="30sp"    android:textColor="#ff00ff"    android:text="第三层"/><TextView     android:layout_width="fill_parent"    android:layout_height="wrap_content"    android:textSize="20sp"    android:textColor="#00ffff"    android:text="第四层"/></FrameLayout>

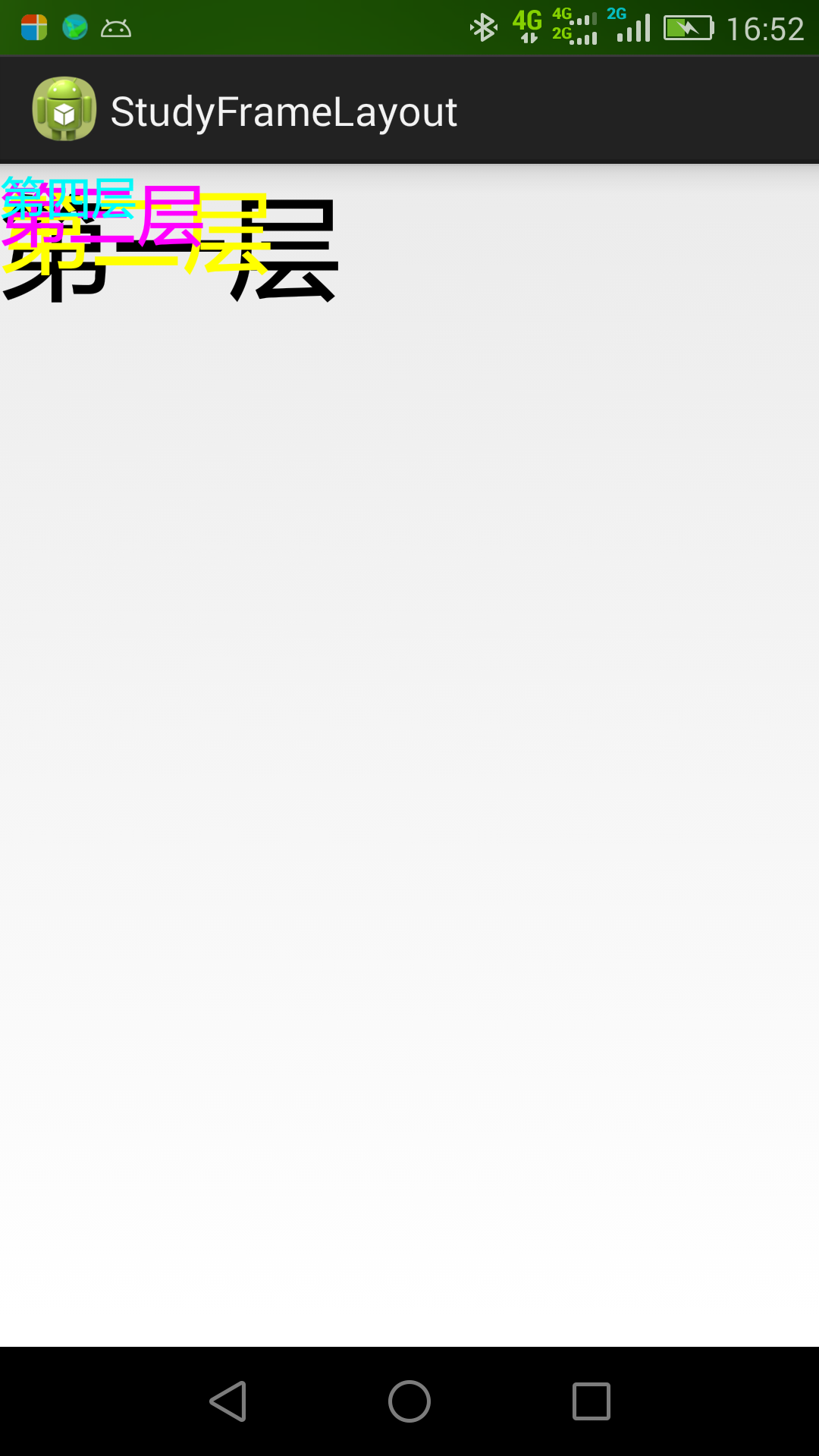

效果如下图：layoutpic001

变化1

我们现在来尝试改变一下他们的位置。把第一、二个文本框改成：

<TextView     android:id="@+id/tv1"    android:layout_width="fill_parent"    android:layout_height="wrap_content"    android:textSize="50sp"    android:textColor="#000000"    android:text="第一层"/><TextView     android:layout_width="fill_parent"    android:layout_height="wrap_content"    android:textSize="40sp"    android:textColor="#ffff00"    android:layout_toRightOf="@id/tv1"    android:text="第二层"/>

也就是说，让第二个文本框放在第一个文本框的右边。我们来看看效果。看到了没？还是一样的不变吧。

变化2

我们来尝试下android:gravity属性。把第三个文本框改成：

<TextView     android:id="@+id/tv3"    android:layout_width="fill_parent"    android:layout_height="wrap_content"    android:textSize="30dip"    android:textColor="#ff00ff"    android:gravity="right"    android:text="第三层"/>

看看效果如何？天哪！竟然没有覆盖，而是错开了！！！

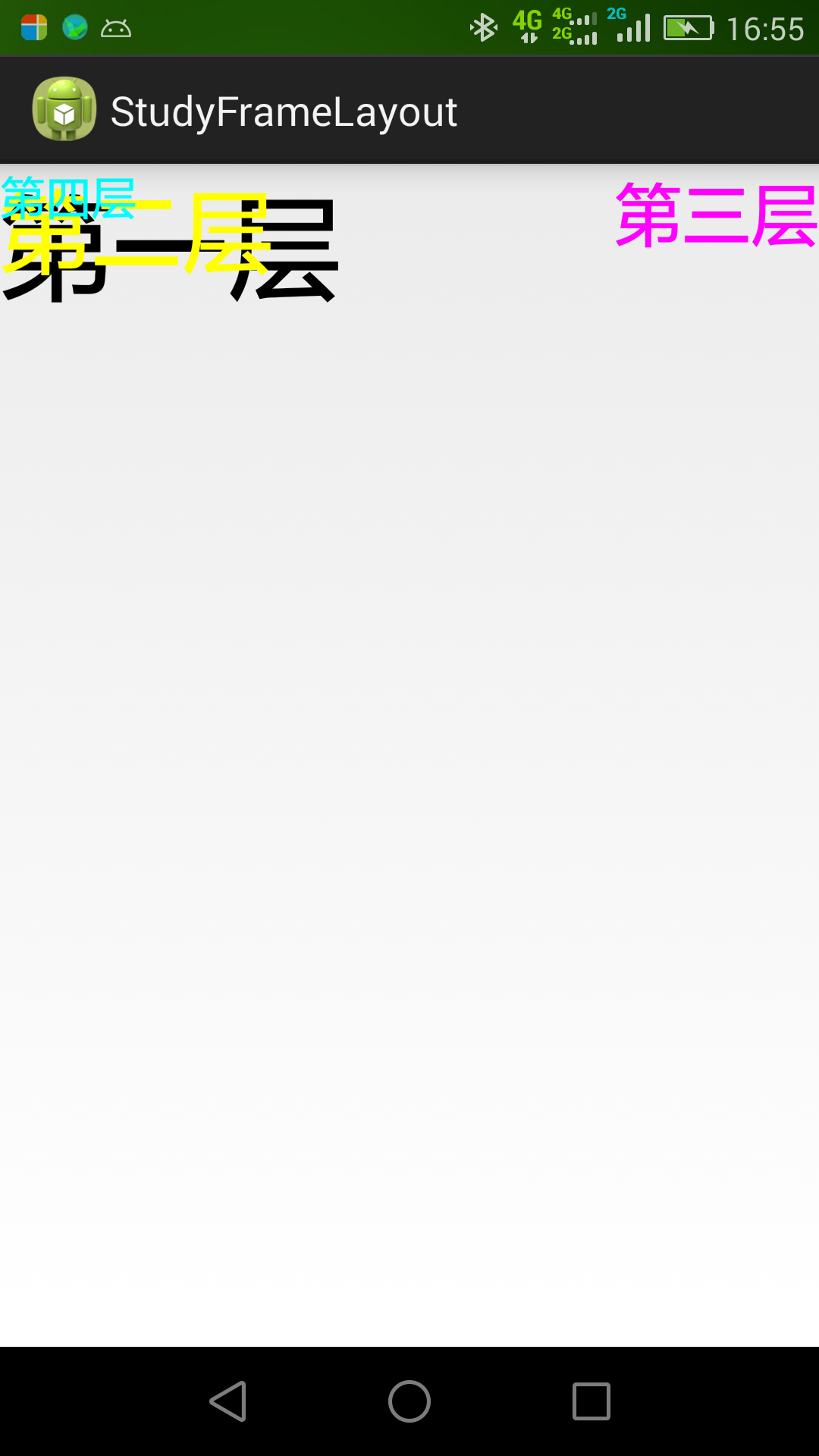

layoutpic002

首先呢，我们不要大惊小怪。这个现象并不说明FrameLayout失效了。

gravity属性，是控制控件内部文本的格式的。而我们看我们控件的宽的属性是什么？是“fill_parent”，也就是说，我们文本框的宽度就是屏幕的宽度。那么android:gravity=”right”文本靠右，而文本框本身还是左上堆叠在一起的。不信，我们再来改改：

<TextView     android:id="@+id/tv3"    <strong>android:layout_width="wrap_content"</strong>    android:layout_height="wrap_content"    android:textSize="30dip"    android:textColor="#ff00ff"    android:gravity="right"<pre name="code" class="html">

android:text=”第三层”/>

我们让第三个文本框的宽度自适应，也就是保证显示全文字即可。这个时候看一下效果呢？是不是打回原形啦？哈哈哈。

变化2 +

<TextView
    android:id="@+id/tv3"
    android:layout_width="<span style="font-family: Arial, Helvetica, sans-serif;">fill_parent</span><span style="font-family: Arial, Helvetica, sans-serif;">"</span>
    android:layout_height="wrap_content"
    android:textSize="30dip"
    android:textColor="#ff00ff"
    android:layout_gravity="right"
    android:text="第三层"/>

效果和layoutpic001图一样。看上去貌似android:layout_gravity=”right”这句话没有起作用。其实是因为android:layout_width=”fill_parent”这个属性造成的。文本框的宽度是充满父控件，所以文字不会到右边去。

改成：

<TextView
    android:id="@+id/tv3"
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:textSize="30dip"
    android:textColor="#ff00ff"
    android:layout_gravity="right"
    android:text="第三层"/>

效果和layoutpic002图一样。android:layout_gravity=”right”这句话就起作用了。

变化3

有回帖说用：android:layout_gravity=”center_horizontal|bottom”

我们试了一下：

<TextView
    android:layout_width="fill_parent"
    android:layout_height="wrap_content"
    android:textSize="20sp"
    android:textColor="#00ffff"
    android:layout_gravity="center_horizontal|bottom"
    android:text="第四层"/>

效果如何？如下图

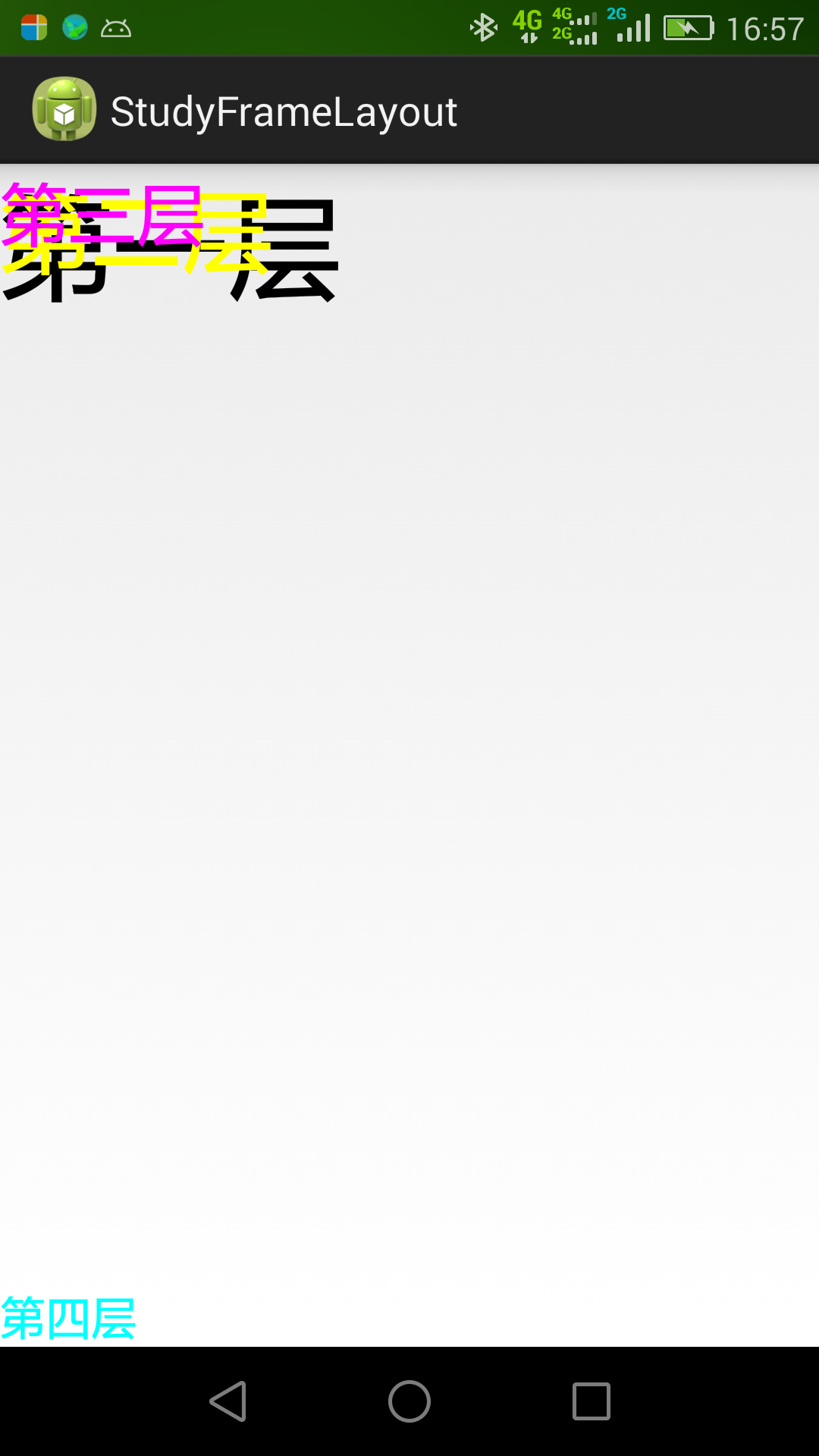

layoutpic003

我用的华为手机，第四层没居中，但是跑到底下来了。也就是说 center_horizontal 没起作用。

这个错误也是因为android:layout_width=”fill_parent”造成的。改成：

<TextView
    android:layout_width="wrap_content"
    android:layout_height="wrap_content"
    android:textSize="20sp"
    android:textColor="#00ffff"
    android:layout_gravity="center_horizontal|bottom"
    android:text="第四层"/>

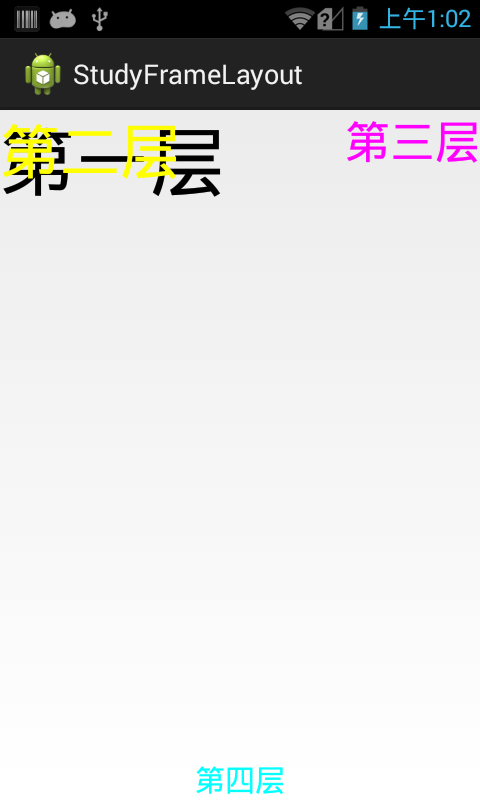

第四层就居中了。

总结一下，经过以上的3个实验，我们知道FrameLayout里，默认所有的控件都是左上对齐。

控件可以通过android:layout_gravity属性控制自己在父控件中的位置。

是不是有人会问，这么简单的Layout有什么用？我想还是有它存在的价值的。

当你需要自己写一个View的时候，在View里面已经完成了你的逻辑(例如游戏^_^)，那么这个View只需要一个容器放置，就可以使用FrameLayout了。虽然用其他的布局也可以，但是用最简单的不是更省系统资源么。
