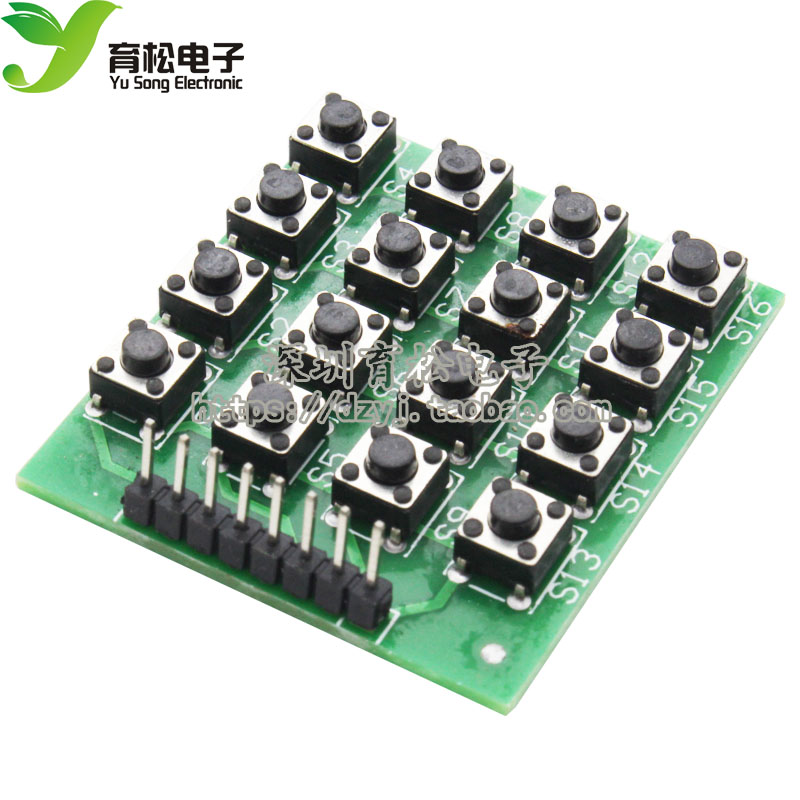

这个设备驱动适用于，矩阵键盘的每行，每列都是接到一个IO口, 行线接的IO口有中断功能.
需要在linux内核配置里选上相关的配置。在内核源码目录下：
make menuconfig ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf-
Device Drivers --->
Input device support --->
[*] Keyboards --->
<*> GPIO driven matrix keypad support 选择上后，再编内核，再使用新的内核镜像启动系统
使用新内核启动后，可以查看出设备驱动是否已选择上:
/sys/bus/platform/drivers/目录下应有”matrix-keypad”目录
驱动源码在”drivers/input/keyboard/matrix_keypad.c”, 里面是一个平台驱动，我们只要写平台设备描述硬件的资源与此驱动匹配即可.
488 static struct platform_driver matrix_keypad_driver = {
489 .probe = matrix_keypad_probe,
490 .remove = __devexit_p(matrix_keypad_remove),
491 .driver = {
492 .name = "matrix-keypad",
493 .owner = THIS_MODULE,
494 #ifdef CONFIG_PM
495 .pm = &matrix_keypad_pm_ops,
496 #endif
497 },
498 };
499 module_platform_driver(matrix_keypad_driver);
//通过阅读平台驱动的probe函数，可得知我们写的平台设备应提供具本哪些硬件信息.
378 static int __devinit matrix_keypad_probe(struct platform_device *pdev)
379 {
380 const struct matrix_keypad_platform_data *pdata; //平台设备提供的platform_data
381 const struct matrix_keymap_data *keymap_data;
382 struct matrix_keypad *keypad;
383 struct input_dev *input_dev;
384 unsigned short *keycodes;
385 unsigned int row_shift;
386 int err;
388 pdata = pdev->dev.platform_data;
...
394 keymap_data = pdata->keymap_data;
...
433 matrix_keypad_build_keymap(keymap_data, row_shift,
434 input_dev->keycode, input_dev->keybit); //从keymap_data里分解出行列键对应的键码
...
439 err = init_matrix_gpio(pdev, keypad); //注册行线的中断号
...
443 err = input_register_device(keypad->input_dev); //输入设备对象注册
...
456 return err;
457 }
/
//通过probe函数，可以确定我们写平台设备时只需通过platform_data成员提供平台驱动所需的信息，无需再提供resource.
//再确定结构体matrix_keypad_platform_data的每个成员的作用即可,如不清楚具体用途，可以在驱动代码里通过查看对成员值的访问推出用途.
"include/linux/input/matrix_keypad.h"
#define KEY(row, col, val) ((((row) & (MATRIX_MAX_ROWS - 1)) << 24) |\
(((col) & (MATRIX_MAX_COLS - 1)) << 16) |\
((val) & 0xffff))
#define KEY_ROW(k) (((k) >> 24) & 0xff)
#define KEY_COL(k) (((k) >> 16) & 0xff)
#define KEY_VAL(k) ((k) & 0xffff)
#define MATRIX_SCAN_CODE(row, col, row_shift) (((row) << (row_shift)) + (col))
struct matrix_keymap_data {
const uint32_t *keymap; //装载按键对应的键码数组, 注意每个键码需要使用宏KEY来写。也就是一个32位数据里，行，列，键码各占用8, 8, 16位.
unsigned int keymap_size; //键码数组的元素个数
};
struct matrix_keypad_platform_data {
const struct matrix_keymap_data *keymap_data; //键码数据对象的首地址
const unsigned int *row_gpios; //行线用的IO口
const unsigned int *col_gpios; //列线用的IO口
unsigned int num_row_gpios; //多少个行线
unsigned int num_col_gpios; //多少个列线
unsigned int col_scan_delay_us; //扫描列线时间隔时间
unsigned int debounce_ms; //防抖动的间隔时间
unsigned int clustered_irq; //行线是否共用一个中断, 设0则每个行线的中断是独立的
unsigned int clustered_irq_flags;
bool active_low; //键按下时，行线是否为低电平
bool wakeup;
bool no_autorepeat; //按键按下时是否重复提交按键, 设1就是不重复,设0重复
};/
行线接: PA7, PA8, PA9, PA10
列线接: PA20, PA21, PC4, PC7
mypdev.c
#include <linux/init.h>
#include <linux/module.h>
#include <linux/platform_device.h>
#include <linux/input.h>
#include <mach/gpio.h>
#include <linux/input/matrix_keypad.h>
u32 keys[] = {
KEY(0, 0, KEY_R), //第0行，第0列的键的键码为KEY_R
KEY(0, 1, KEY_E),
KEY(0, 2, KEY_B),
KEY(0, 3, KEY_O),
KEY(1, 0, KEY_T),
KEY(1, 1, KEY_ENTER),
KEY(1, 2, KEY_SPACE),
KEY(1, 3, KEY_L),
KEY(2, 0, KEY_S),
KEY(2, 1, KEY_A),
KEY(2, 2, KEY_B),
KEY(2, 3, KEY_C),
KEY(3, 0, KEY_UP),
KEY(3, 1, KEY_DOWN),
KEY(3, 2, KEY_LEFT),
KEY(3, 3, KEY_RIGHT),
}; //键码数组
struct matrix_keymap_data mdata = {
.keymap = keys,
.keymap_size = ARRAY_SIZE(keys),
};
u32 rows[] = {GPIOA(7), GPIOA(8), GPIOA(9), GPIOA(10)}; //行线的IO口
u32 cols[] = {GPIOA(20), GPIOA(21), GPIOC(4), GPIOC(7)}; //列线的IO口
struct matrix_keypad_platform_data pdata = {
.keymap_data = &mdata,
.row_gpios = rows,
.col_gpios = cols,
.num_row_gpios = ARRAY_SIZE(rows),
.num_col_gpios = ARRAY_SIZE(cols),
.col_scan_delay_us = 100,
.debounce_ms = 10,
.active_low = 1,
.no_autorepeat = 0,
};
struct platform_device mypdev = {
.name = "matrix-keypad",
.id = -1,
.dev = {
.platform_data = &pdata,
},
};
module_driver(mypdev, platform_device_register, platform_device_unregister);
MODULE_LICENSE("GPL");/
设备驱动的工作原理:
1) 设备驱动的probe函数
static int __devinit matrix_keypad_probe(struct platform_device *pdev)
{
const struct matrix_keypad_platform_data *pdata;
const struct matrix_keymap_data *keymap_data;
struct matrix_keypad *keypad; //设备驱动对每个匹配上的设备准备的数据
struct input_dev *input_dev;
pdata = pdev->dev.platform_data;
keymap_data = pdata->keymap_data;
input_dev = input_allocate_device(); //发配输入设备对象的空间
input_dev->open = matrix_keypad_start; //当设备文件open时，触发调用matrix_keypad_start
input_dev->close = matrix_keypad_stop; //当设备文件close时，触发调用
INIT_DELAYED_WORK(&keypad->work, matrix_keypad_scan); //初始化工作任务,当工作任务keypad->work得到处理时，matrix_keypad_scan函数得到调用. 而且这个工作任务是指定多久后才会执行的.
matrix_keypad_build_keymap(keymap_data, row_shift,
input_dev->keycode, input_dev->keybit); //从keymap_data里分解出行，列，键值数据
err = init_matrix_gpio(pdev, keypad); //请求IO口，列线输出!active_low电平.申请行线的双边沿中断. 中断处理函数是matrix_keypad_interrupt. 而且关闭所有的行线的中断功能(disable_irq_nosync).
err = input_register_device(keypad->input_dev); //输入设备对象注册
...
}2) 当设备文件open地， 触发调用matrix_keypad_start函数
static int matrix_keypad_start(struct input_dev *dev)
{
struct matrix_keypad *keypad = input_get_drvdata(dev);
keypad->stopped = false;
...
schedule_delayed_work(&keypad->work, 0); //也就马上调用工作任务的处理函数matrix_keypad_scan
return 0;
} 3) 按键的扫描
static void matrix_keypad_scan(struct work_struct *work) //工作任务的处理函数
{
struct matrix_keypad *keypad =
container_of(work, struct matrix_keypad, work.work);
struct input_dev *input_dev = keypad->input_dev;
const struct matrix_keypad_platform_data *pdata = keypad->pdata;
uint32_t new_state[MATRIX_MAX_COLS];
int row, col, code;
activate_all_cols(pdata, false); //把所有的列线改为输入功能
memset(new_state, 0, sizeof(new_state));
for (col = 0; col < pdata->num_col_gpios; col++) {
activate_col(pdata, col, true);//把指定的列线改为输出
//检查行线的电平, 按键的状态和数组new_state存放起来
for (row = 0; row < pdata->num_row_gpios; row++)
new_state[col] |=
row_asserted(pdata, row) ? (1 << row) : 0;
activate_col(pdata, col, false); //把所有的列线改为输入功能
}
//把按键上次状与现在的状态进行对比, 如果不一样就汇报键数据
for (col = 0; col < pdata->num_col_gpios; col++) {
uint32_t bits_changed;
bits_changed = keypad->last_key_state[col] ^ new_state[col];
if (bits_changed == 0)
continue;
for (row = 0; row < pdata->num_row_gpios; row++) {
if ((bits_changed & (1 << row)) == 0)
continue;
code = MATRIX_SCAN_CODE(row, col, keypad->row_shift);
input_event(input_dev, EV_MSC, MSC_SCAN, code);
input_report_key(input_dev,
keypad->keycodes[code],
new_state[col] & (1 << row));
}
}
input_sync(input_dev);
memcpy(keypad->last_key_state, new_state, sizeof(new_state));
activate_all_cols(pdata, true); //把所有列线改为输出
/* Enable IRQs again */
spin_lock_irq(&keypad->lock);
keypad->scan_pending = false;
enable_row_irqs(keypad); //恢复行线中断
spin_unlock_irq(&keypad->lock);
}
4) 行线的中断处理函数
static irqreturn_t matrix_keypad_interrupt(int irq, void *id)
{
struct matrix_keypad *keypad = id;
unsigned long flags;
spin_lock_irqsave(&keypad->lock, flags);
/* * See if another IRQ beaten us to it and scheduled the * scan already. In that case we should not try to * disable IRQs again. */
if (unlikely(keypad->scan_pending || keypad->stopped))
goto out;
disable_row_irqs(keypad); //又关闭行线的中断功能，直到在matrix_keypad_scan函数触发时才会重新打开中断功能
keypad->scan_pending = true;
schedule_delayed_work(&keypad->work,
msecs_to_jiffies(keypad->pdata->debounce_ms)); //安排工作任务在平台数据里设的debounce_ms后执行任务处理函数matrix_keypad_scan
out:
spin_unlock_irqrestore(&keypad->lock, flags);
return IRQ_HANDLED;
}版权声明：本文内容由互联网用户自发贡献，该文观点仅代表作者本人。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌侵权/违法违规的内容， 请联系我们举报，一经查实，本站将立刻删除。
