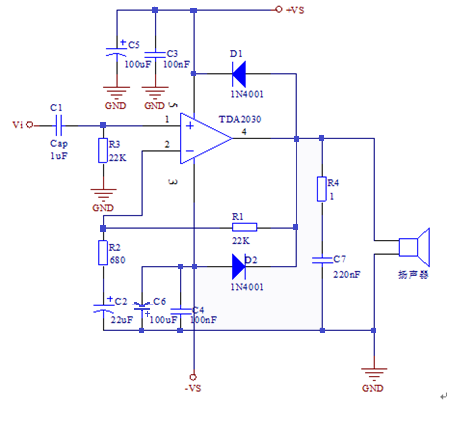

本电路可以将是利用运放TDA2030A制作的功率放大器。电源电压为±12V至±22V。输出的最大功率为18W。
该电路为深度负反馈电路，输出电压的放大倍数约为Av=R1/R2=32.3(具体放大倍数请参考模电书籍负反馈部分)。其中R4选用大功率水泥电阻，因为空载时流过R4的电流会过大。D1与D2为二极管，有黑线或者银色线的一端为负极。没有标有正负号的电容为无极电容，不需要区别正负极。标有正负极的电容要区分正负。对于标有正负极的电容一定要特别小心，电容接错会爆炸。
集成运放芯片TDA2030A有5个引脚，分别是：1、正相输入端 2、反相输入端 3、电源负极 4、输出端 5、电源正极。信号从正相输入端输入时，输出端的放大信号与正相输入端的相位相同；信号从反相输入端输入时，输出端的放大信号与反相输入端的相位相反。5脚和3脚分别与电源正负极相连，为运放提供能量。
（信号Vi的大小可以经过电位器来调节），然后信号Vi从1脚正相输入端输入，从后1脚输入之后，紧接着信号Vi经过 C1（电容C1作用：将正相输入端的直流电压截去仅让交流成分进行输入）后到达TDA2030的正相输入端（信号从正相输入端输入时，输出端的放大信号与正相输入端的相位相同）。经过TDA2030的作用，信号从4号脚输出，并且输出信号已经得到放大，在经过电容C2（电容C2的作用是隔去直流成分）作用后输出驱动负载
