三星S3C6410的底板Jtag接口是10针，而普通的Jlink的接口是20针。因此就需要接口转换，下面给出相关引脚接口图：

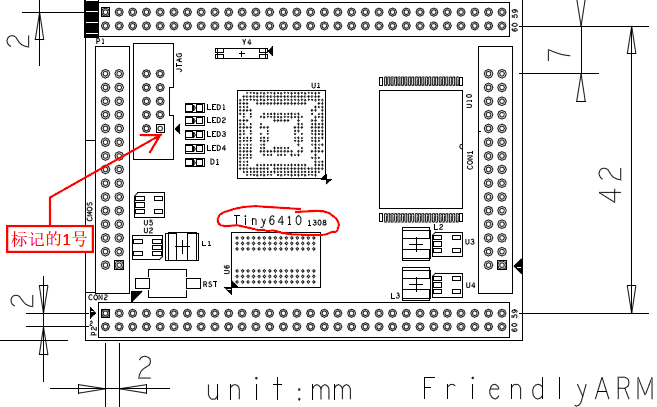

图1 tiny6410-1308中10针JTAG接口

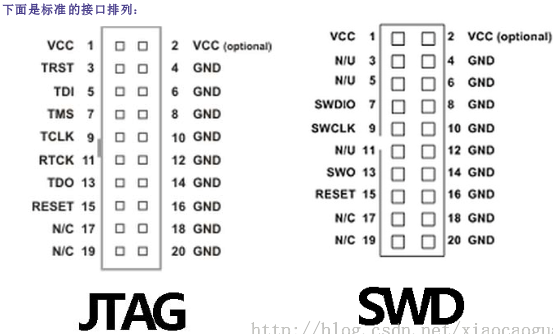

图2 20针jlink接口定义

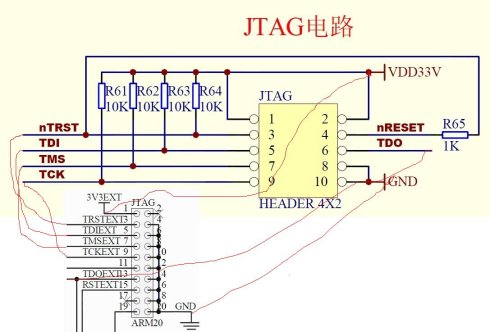

图3 两者连接方式
6410开发板的10PIN（上）与J_LINK的20PIN（下）之间具体应该怎么接？
1，2 VD3.3(上)- 1 VTref（下）
3 nTRST(上)- 3 nTRST（下）
5 TDI(上)- 5 TDI（下）
7 TMS(上)- 7 TMS（下）
9 TCK(上)- 9 TCK（下）
6 TDO(上)- 13 TDO（下）
4 nREST(上)- 15 nSRST（下）
8，10GND(上)- GND（下）
1，2（上）只需要使用2； 8，10（上）需要使用10
