Hmily 源码解析（一）

大家好，又见面了，我是你们的朋友全栈君。

• 目录

• 第一次看源码，也是第一次写分析源码的博文，写的不足之处希望多见谅。
• Hmily 是分布式事务框架，基于TCC分布式事务概念。关于TCC概念我这边就不复述了，本博文基于对TCC概念有了解的基础上解析Hmily框架的实现。
• 我计划将从两个维度进行分析，一个是业务流转的过程，通过状态的流转，方法调用来分析Hmily。另一个是从类功能的角度分析Hmily。主要以业务流转为主，类功能为辅解析Hmily的实现，我觉得这样更能将hmily清晰的展现在我们眼前。

1.框架结构

• 项目地址：https://github.com/yu199195/hmily
• 解析基于的版本：2.0.3-RELEASE
• 项目架构
  • hmily-admin：分布式事务后台模块，查看事务的失败情况等，这块暂不分析
  • hmily-dashboard：hmily-admin后台模块的前端页面，暂不分析
  • hmily-annotation：存放hmily的自定义注解
  • hmily-common： hmily核心模块，重点分析
  • hmily-core：hmily核心模块，重点分析
  • hmily-springcloud：基于springcloud分布式的hmily实现，重点分析
  • hmily-spring-boot-start：基于hmily-springcloud的再封装，暂不分析
  • 其它模块是基于dubbo等其他分布式框架的实现，同hmily-springcloud类似，我这边就分析基于springcloud的实现，毕竟其它的分布式框架我也没有接触过。

• hmily-demo模块
  • 基于springcloud分布式的demo
  • hmily-demo-springcloud-eureka：eureka注册中心
  • hmily-demo-springcloud-order：订单微服务
  • hmily-demo-springcloud-account：账户微服务
  • hmily-demo-springcloud-inventory：库存微服务
  • hmily-demo.sql：测试数据库初始化脚本

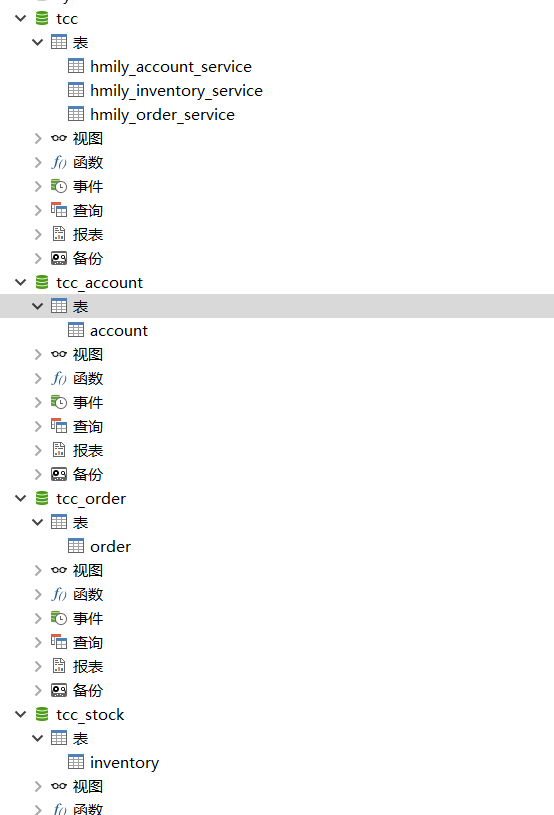

• 数据库结构
  • TCC 库： 事务日志库，为每一个微服务都建立一个日志表
  • order表：订单业务表
  • account表：账户金额表
  • inventory表：库存表

2.项目初始化

• Hmily天然支持分布是的原因是因为Hmily本身就是基于分布式是实现的，它不像eureka之流有一个管理中心。Himly从代码层面的上来说没有主从之分。每一个需要使用或被参与到分布式事务的微服务都要依赖Hmily，它们之间的Hmily通信与状态的流转就是依靠于微服务本身的通信方式，比如springcloud中的fegin。
• order，account，inventory都要参与分布事务，从业务上来说，order是主-发起者，其它两个是从-参与者。但是它们的初始化方式都是一样的，因为之前说了Himly在代码层面不存在主从分别，初始化我们通过一个微服务来讲解就好了。
  • 注：在看源码时我们会发现account的依赖方式同order，inventory不同。order、inventory是依赖hmily-springcloud，而account依赖与hmily-spring-boot-start。其实它们本质上是一样的，看hmily-spring-boot-start源码会发现它也是依赖于hmily-springcloud。它们的区别只是hmily-spring-boot-start可以把一些配置信息放置在application.yml文件中，hmily-springcloud是把信息放置在applicationContext.xml文件中。这里只是作者给我们提供了两种不同配置方案，我们根据项目需要选择就好。

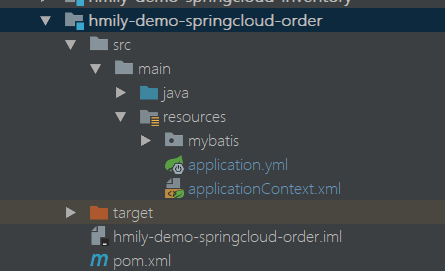

• 现在我们来分析hmily-demo-springcloud-order下Hmily的初始化。

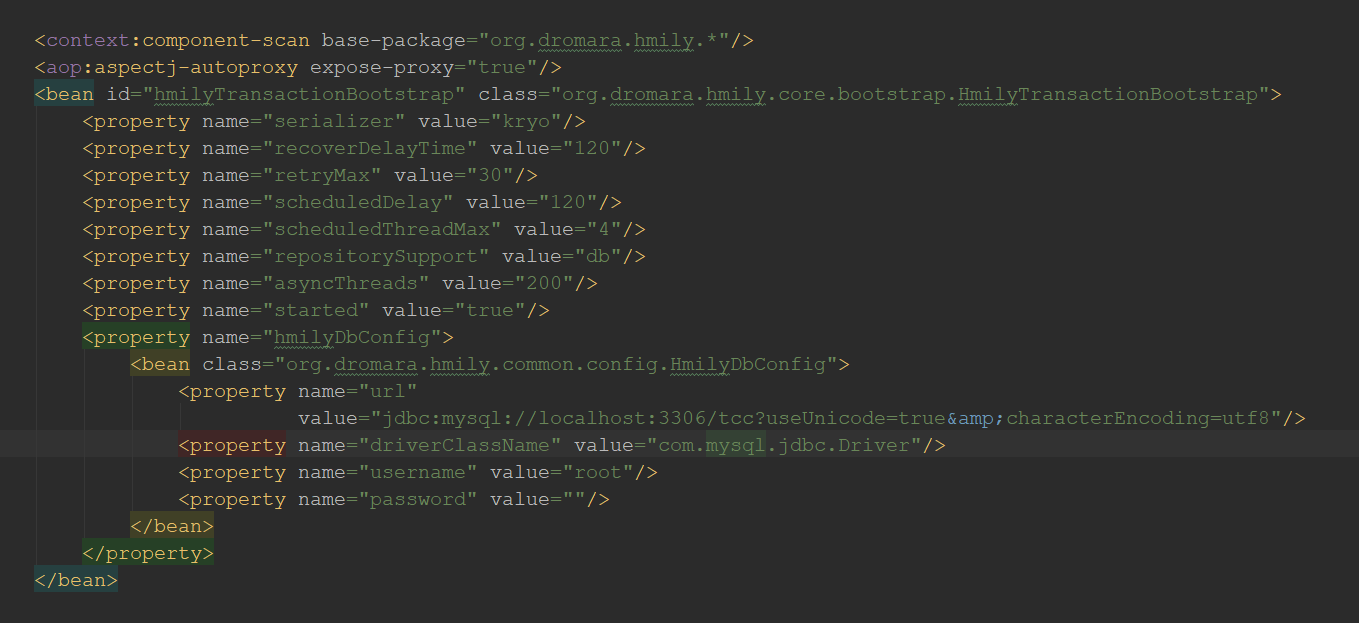

• 打开applicationContent.xml文件（截取核心的代码）

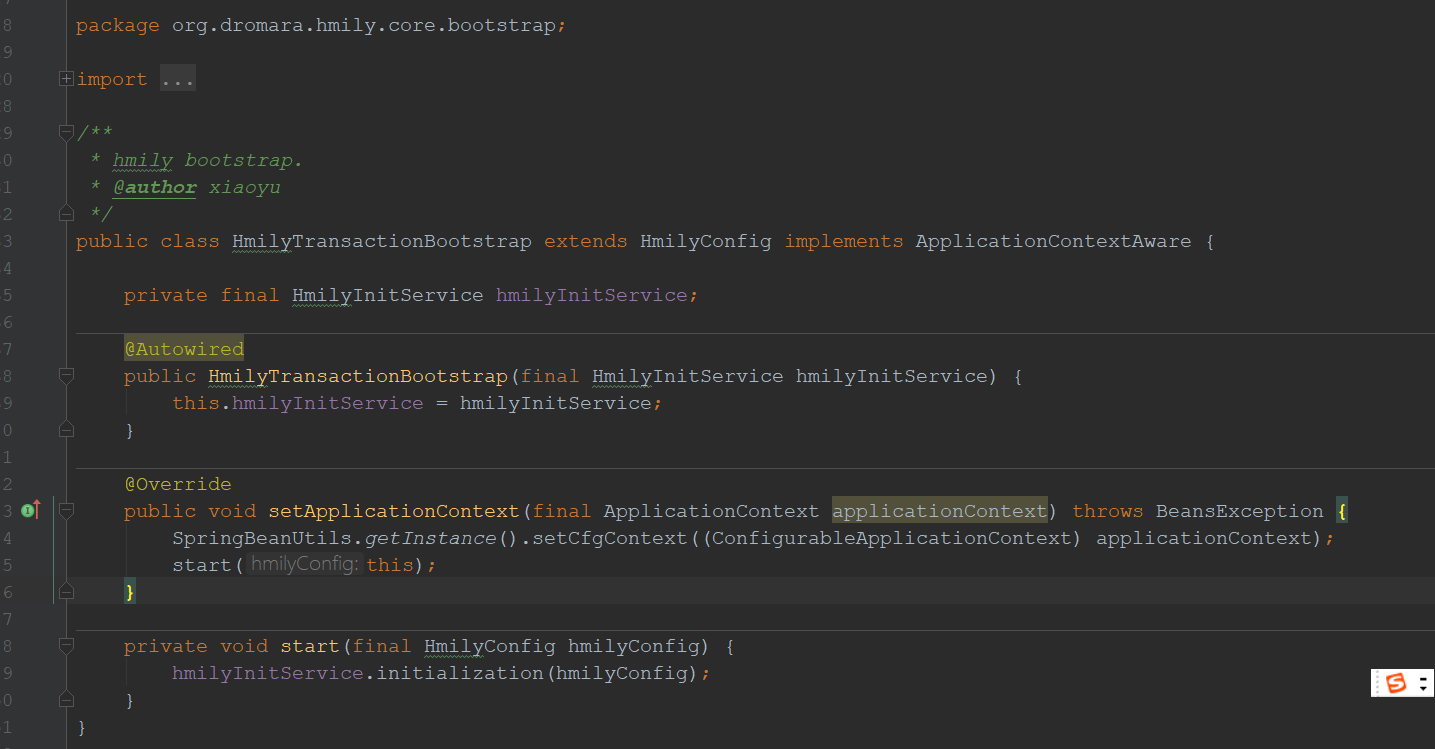

• HmilyTransactionBootstrap类处于core模块内。

  • 首先继承HmilyConfig类，这个类的作用是存放Hmily的配置信息，配置我都采用默认配置。
  • 另外又继承了ApplicationContextAware接口。这个接口只有一个抽象方法setApplicationContext，它的作用是在该对象实例化之后spring会调用该方法将ApplicationContext传递进来，我们看到ApplicationContext被放置到SpringBeanUtils的唯一实例之中，这样hmily就拥有了动态创建对象的能力。

• 在对象初始化时，通过@Autowired注解spring实例了一个HmilyInitService对象进来，这个对象将继续进行着Hmily框架的初始化。
• setApplicationContext方法在将ApplicationContext实例放置好之后，就以本实例为参数调用了start方法
• 在start方法的参数类型是HmilyConfig，HmilyTransactionBootstrap的作用到这里已经结束了，只有它继承的HmilyConfig部分将继续发挥作用。start方法内只有一条语句，通过hmilyInitService将继续进行着Hmily框架的初始化。

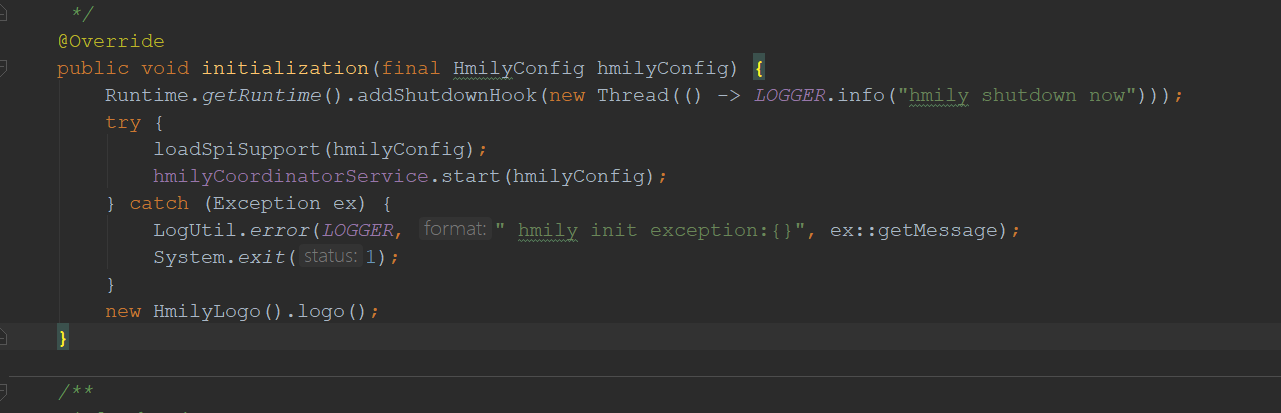

• HmilyInitService是接口，它的实现是HmilyInitServiceImpl类，我们定位到该类找到initialization方法
  * 首先在虚拟机关闭时加了一个日志线程，输出关闭日志。

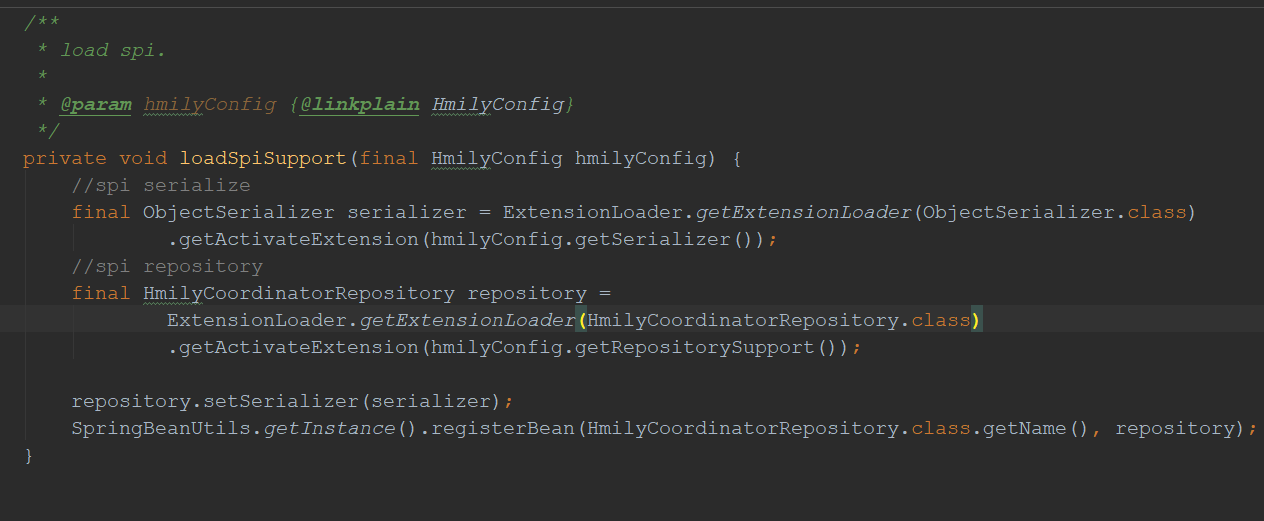

• 其次根据配置文件加载spi支持
  • 一个是序列化方式， 默认是kryo序列化算法。一些类需要作为日志存储起来所以需要用到统一的序列化方式。
  • 一个是日志的维护接口（HmilyCoordinatorRepository），这里是采用db方式，具体实现类为JdbcCoordinatorRepository。维护的具体对象就是tcc库下的三张日志表。
  • 接着我们看到序列化方式被放置到HmilyCoordinatorRepository中了，看来对于对象的序列化只会在这里使用到。
  • 接着HmilyCoordinatorRepository实例根据HmilyCoordinatorRepository的class名被注册到SpringBeanUtils之中为单例对象。以后想要维护日志，根据HmilyCoordinatorRepository的class名从SpringBeanUtils中获取该实例即可。

• 我们继续看initialization方法，是hmilyCoordinatorService实例继续根据hmilyConfig接着初始化的工作。

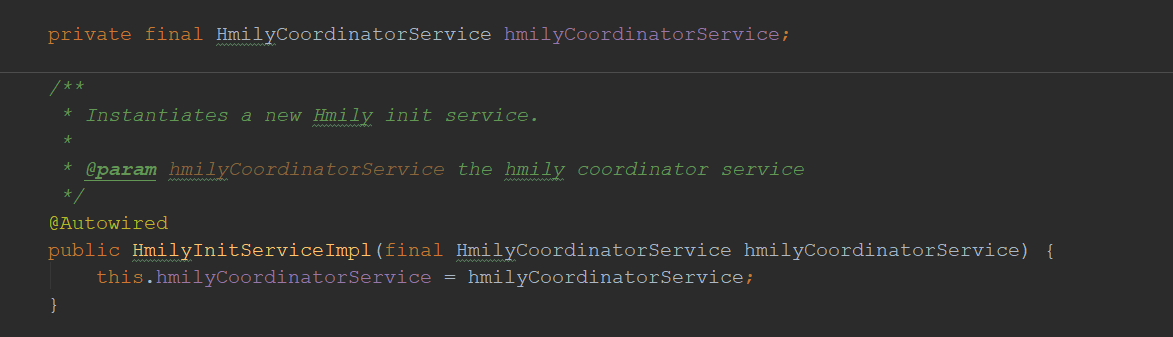

• hmilyCoordinatorService的来源呢？同上文一样在该实例初始化时被实例进来的。

• HmilyLogo().logo()的作用是初始化完成后输出banner日志，不多说了
• 我们接着看hmilyCoordinatorService.start方法是如何初始化的

• hmilyCoordinatorService接口的实现是HmilyCoordinatorServiceImpl类，它的是管理日志的service层，同前面的HmilyCoordinatorRepository实例配合使用。

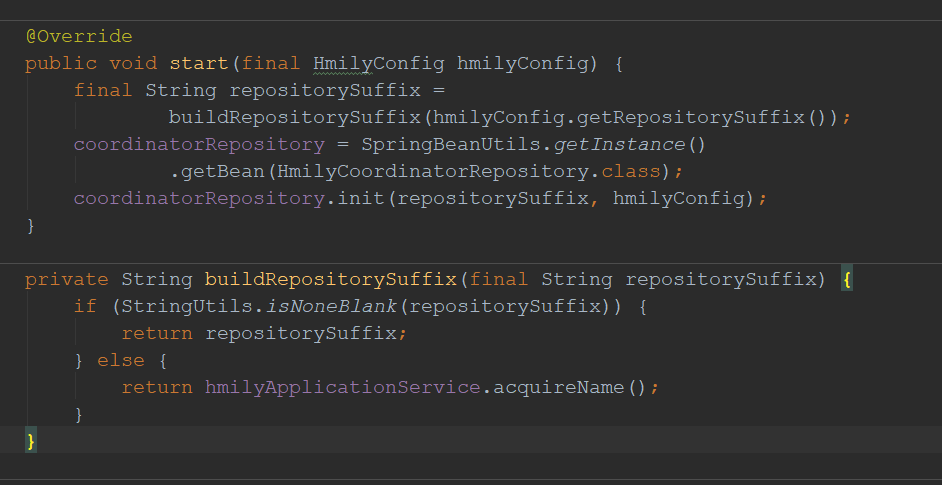

• 首先我们定位到start方法


• 首先是获取repositorySuffix，这个属性的作用是作为日志表的后缀名，比如tcc库下hmily_order_service表的后缀”order_service”，我们看一下是如何获取的。

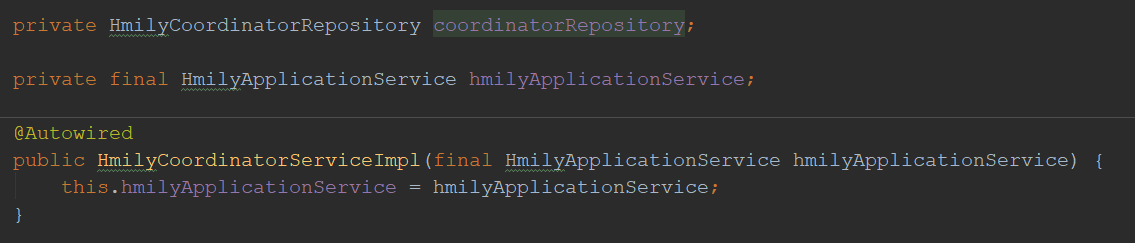

• buildRepositorySuffix方法内，首先hmilyConfig里面如果有配置，采用配置的（默认没有）。其次根据hmilyApplicationService（同上初始化时注入）获取，默认返回是application.yml文件中spring.application.name值。


• 我们看start方法的第二条语句，从SpringBeanUtils获取我们前面注册的coordinatorRepository对象并放置到hmilyApplicationService中。

• 接着coordinatorRepository继续着初始化工作，已经第四个了。。。。

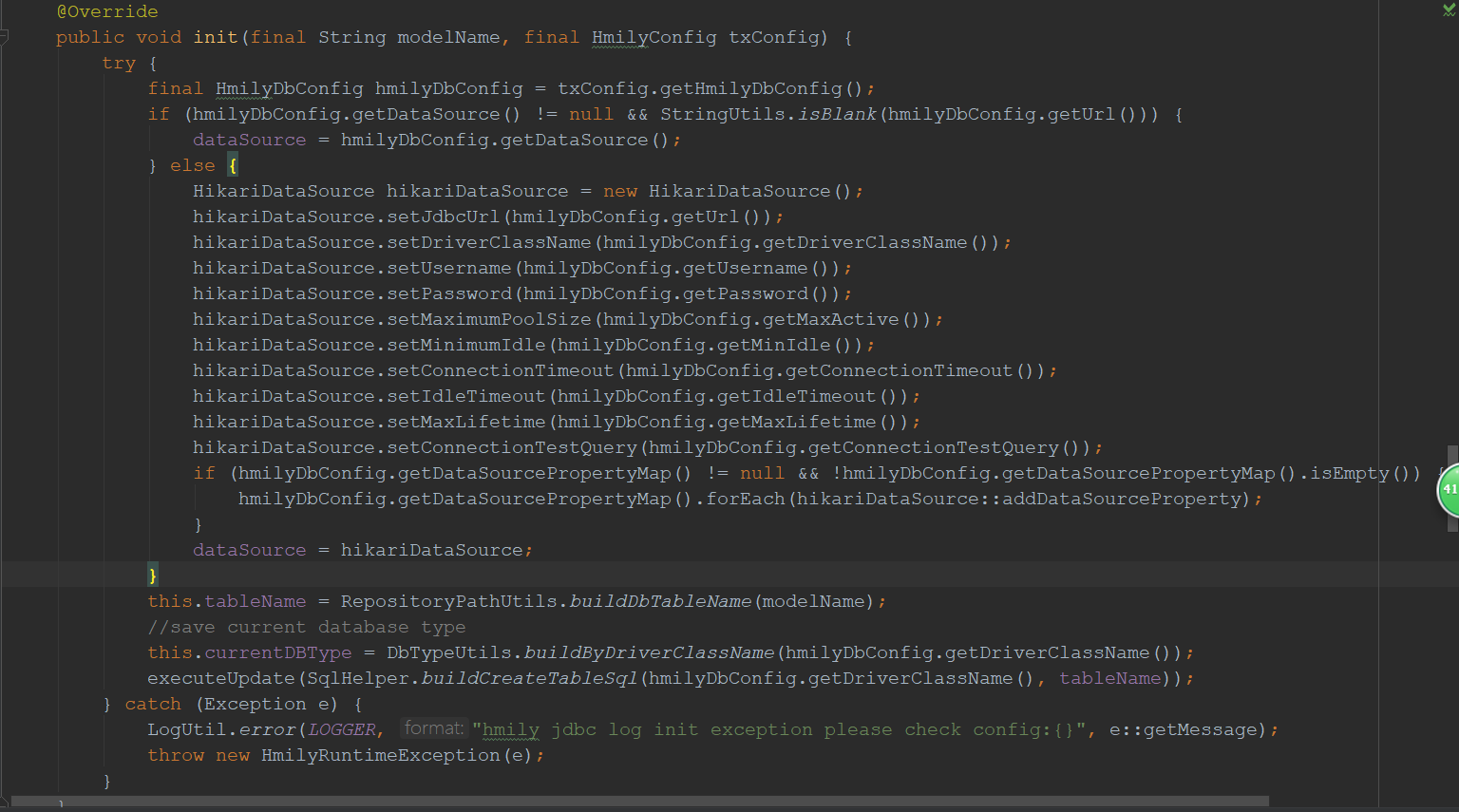

• coordinatorRepository 是日志维护的Repository层，我们这边的实现类是JdbcCoordinatorRepository类，我们定位到init方法（尽力截图…）

• 第一步获取HmilyDbConfig，数据库的配置，我们在前面的配置文件中可以看到。
• 接下来的if-else 是设置数据库连接的（dataSource），按下不表。
• 接下来RepositoryPathUtils根据传进来的后缀属性生成日志表名，如例即得表名“hmily_order_service”
• 接着DbTypeUtils根据配置文件获取连接的数据库类型，这里是mysql，作用先按下不表。
• 最后生成日志， 首先通过SqlHelper生成创建表的sql语句，再通过executeUpdate执行该sql，都很简单不再细说了。

• 到这边初始化就做完了，我们总结一下做了什么
• 首先在SpringBeanUtils中我们有了ApplicationContext（应用上下文）了，拥有了创建实例对象与注册对象获取注册对象的功能。
• 通过spi创建了ObjectSerializer（序列化方式），HmilyCoordinatorRepository（日志数据操作类），并把HmilyCoordinatorRepository注册到应用上下文之中为单例对象。把它注册进去为单例对象的原因是因为HmilyCoordinatorRepository中存储了和数据库的连接仓库（datasource），还有日志表名等。
• 接着我们根据配置信息创建了日志表的表名，生成数据库连接信息datasource等都存储在HmilyCoordinatorRepository之中。最后创建了日志表。
