McBSP，是多通道缓冲串行接口。在DSP嵌入式系统中，常常用来连接音频编码解码芯片，串行AD/DA器件等。具有如下特性：
全双工；
两个数据缓冲寄存器；
独立的发送和接收帧和时钟；
多达129通道的发送和接收等等。

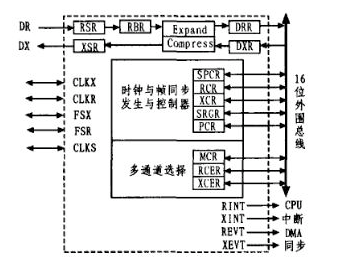

McBSP结构图如下：
首先对引脚进行介绍：
CLKR：接收时钟
CLKX：发送时钟
CLKS：外部时钟源
DR“：串行数据接收
DX：串行数据发送
FSR：接收同步帧
FSX：发送同步帧
注意到接收部分是三重缓冲，发送部分是两重缓冲。
接下来介绍它的相关寄存器：
DRR：数据接收寄存器，存放接收到的数据。
DXR：数据发送寄存器，存放将要发送的数据。
SPCR：串行接口控制寄存器，配置串行接口，包括状态控制字位，可得知工作状态，分为SPCR1和SPCR2，分别是收和发。
RCR：接收控制寄存器，设置接收操作的参数。
XCR：发送控制寄存器，设置发送操作的参数。
SRGR：设置波特率相关。
MCR：多通道控制寄存器，设置多通道选择模式。也是分收、发两个。
RCER：接收通道使能寄存器，分A/B区，使能奇偶组的16个通道可选。
XCER：发送通道使能寄存器，同上。
PCR：引脚控制寄存器，配置串口作用，和SPCR配合。
这里有必要弄懂什么是多通道？当初是纠结了很久。
这个多通道不是AD采样器那个多通道，而是类似于时分复用的数据流，强调时隙的概念。128个发送通道和128个接收通道，一帧数据最多128个通道，也即128个数据单元，一个通道可以移近或移出一个串行字。那么这一帧里面还分八个子帧，每个子帧16个通道，这样总共就是128个通道。这八个子帧还分两区，偶数为A区，奇数为B区。通过使能寄存器确定每个区16个通道哪些要使用。
关于编程架构：
1、首先创建结构体，配置：
MCBSP_Config myMCBSP = {
MCBSP_SPCR1_RMK(
…
),
MCBSP_SPCR2_RMK(
…
),
…
…
}
2、创建句柄并配置：
hMcbsp = MCBSP_open(MCBSP_PORT1,MCBSP_OPEN_RESET);
MCBSP_config(hMcbsp,&myMCBSP);
delay(); //注意寄存器配置完成后需要延时，以便内同步
注意它和EDMA一样，配置需要句柄。
3、各种使能：
MCBSP_enableSrgr(hMcbsp);
delay(); //内同步
MCBSP_enableRcv(hMcbsp);
MCBSP_enableXmt(hMcbsp);
..
有些资料是用另外一个函数搞定：
MCBSP_start(hMcbsp,MCBSP_RCV_START | MCBSP_XMIT_START,0);
4、收发的实现
MCBSP_read16(hMcbsp);
MCBSP_write16(hMcbsp,buff);
里面具体的代码就是对DRR或者DXR进行赋值和返回。
实际的收发有两种实现方法，一种是查询SPCR状态位，一种是中断，中断实时性高，建议使用。有对应的中断ID。
rcvEventID = MCBSP_getRcvEventId(hMcbsp);
再来个plug函数就能绑定中断程序。
