博科300 光纤交换机的配置

大家好，又见面了，我是你们的朋友全栈君。一、上架

1、新到光纤交换机上架

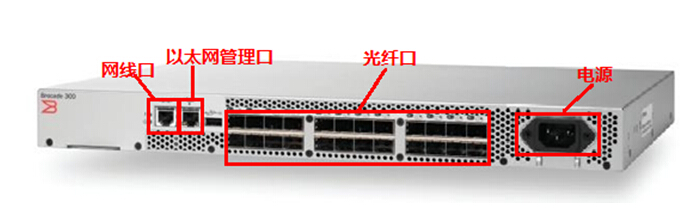

注意网线口和管理口标志有区别




2、连线




二、基本配置

1、配置IP、修改用户密码

a.新的光纤交换机默认ip为：10.77.77.77，需直连配置ip

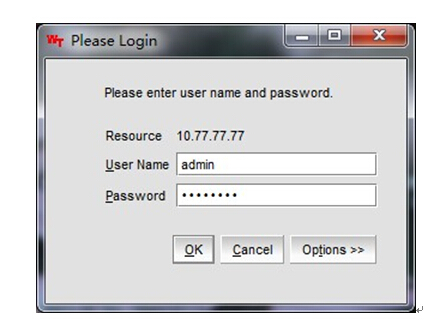

b.登录机器配置ip，用户名：admin，密码默认为password

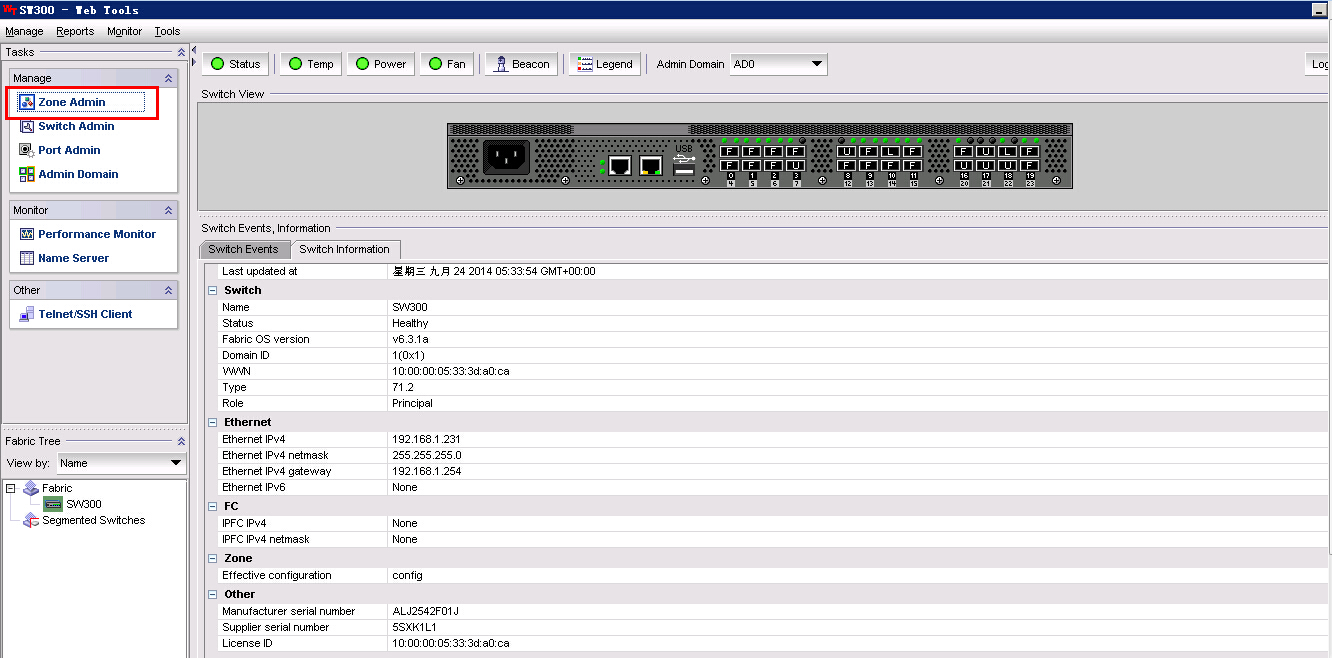

c.登入后的界面如下，右下角可以看到ip地址和登录用户名




d.修改ip和用户密码

“Manage”“Switch Admin”“Network”/“User”

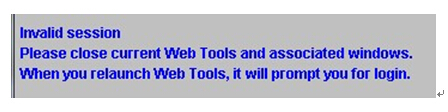

e.修改完成后有如下提示，需要重新登录



2、启用端口

a.“Manage”“Port Admin”，查看Speed(Gb/s)、Port Status，点击“Enable”(之前需要把光纤线插好，根据对应端口启用)

b.检查机器状态



三、配置Zone

1、创建Alias

首先，我们要找到主机设备的光纤HBA卡的WWN号：

linux系统可以用如下的命令进行查询

[14:19:21 root()@storedg host1]# cd /sys/class/fc_host/host1/
[14:19:34 root()@storedg host1]# cat port_name
0x21000024ff0a6767

[14:20:29 root()@storedg host2]# cat port_name
0x21000024ff0a7aa2

AIX系统可以用如下的命令进行查询

[14:22:27 root@vposdb1 /]# lsdev -Cc adapter -S a | grep fcs
fcs0    Available 04-08 FC Adapter
fcs1    Available 04-09 FC Adapter
fcs2    Available 02-08 FC Adapter
fcs3    Available 02-09 FC Adapter
[14:22:40 root@vposdb1 /]# lscfg -vpl fcs0
  fcs0             U78A0.001.DNWKYDT-P1-C4-T1  FC Adapter

        Part Number.................03N5029
        EC Level....................A
        Serial Number...............1D638080C6
        Manufacturer................001D
        Customer Card ID Number.....5759
        FRU Number.................. 03N5029
        Device Specific.(ZM)........3
        Network Address.............10000000C95A933E
        ROS Level and ID............02C82774
        Device Specific.(Z0)........1036406D
        Device Specific.(Z1)........00000000
        Device Specific.(Z2)........00000000
        Device Specific.(Z3)........03000909
        Device Specific.(Z4)........FFC01231
        Device Specific.(Z5)........02C82774
        Device Specific.(Z6)........06C12715
        Device Specific.(Z7)........07C12774
        Device Specific.(Z8)........20000000C95A933E
        Device Specific.(Z9)........BS2.71X4
        Device Specific.(ZA)........B1F2.70A5
        Device Specific.(ZB)........B2F2.71X4
        Device Specific.(ZC)........00000000
        Hardware Location Code......U78A0.001.DNWKYDT-P1-C4-T1


  PLATFORM SPECIFIC

  Name:  fibre-channel
    Model:  LP11000
    Node:  fibre-channel@1
    Device Type:  fcp
    Physical Location: U78A0.001.DNWKYDT-P1-C4-T

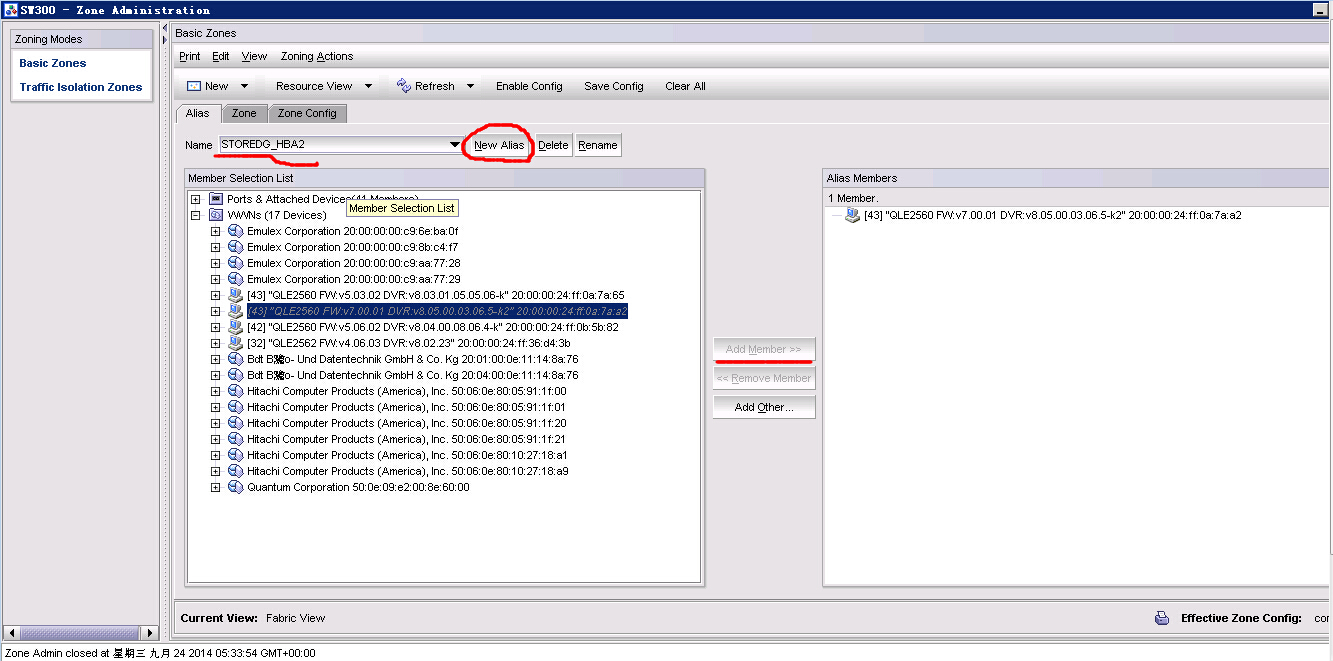

a.“Manage”“Zone Admin”“Alias”，以WWN地址划分Zone，命令格式“服务器名称_对应的HBA卡”

 在找到WWN号以后，进入光纤交换机的管理界面

b.在左边Port&Attached Devices(28 Members)中选择所对应的端口，点击Add Member将需要划分到一个zone的端口添加到右方的Alias Members 中



2、创建Zone

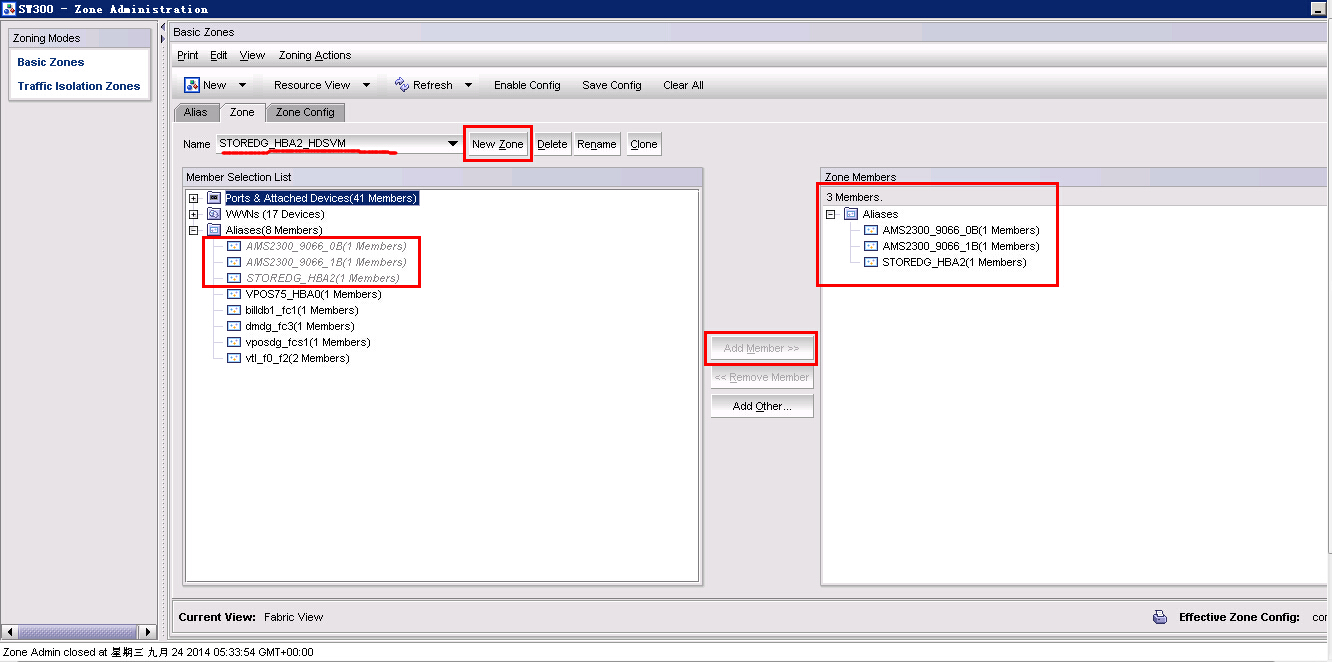

a.“Manage”“Zone Admin” “Zone”，根据Alias划分Zone，命名格式“服务器名称_对应的HBA卡_存储名称_对应0控制器的端口_对应1控制器的端口”




b.根据Alias添加Zone

 在创建zone的时候，你需要把主机HBA卡的alias跟存储的alias添加到同一个zone中

3、创建Zone Config

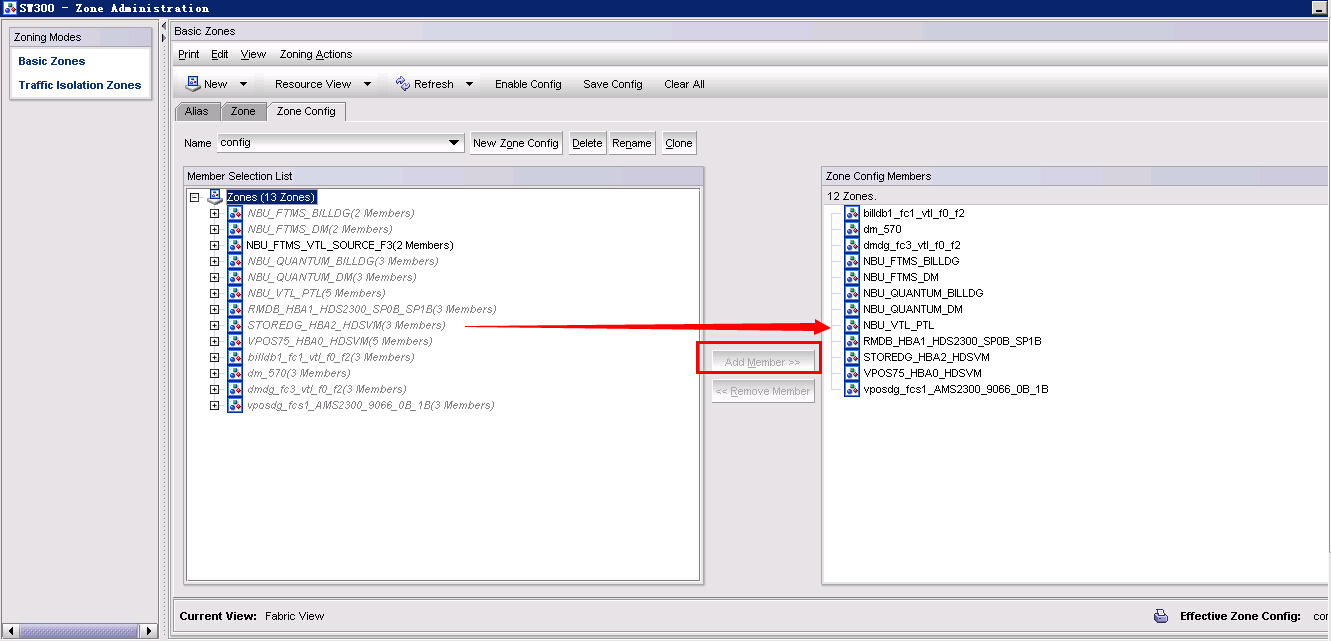

a.“Manage”“Zone Admin” “Zone Config”

b.使用默认的configure，选择创建好的Zones名字，点选“Add member”，将zone添加到config members中



c.保存配置，注意下面状态栏的状态，当出现“end of commit;”时表示保存成功






d.启用配置

配置完成，下面开始存储的配置
