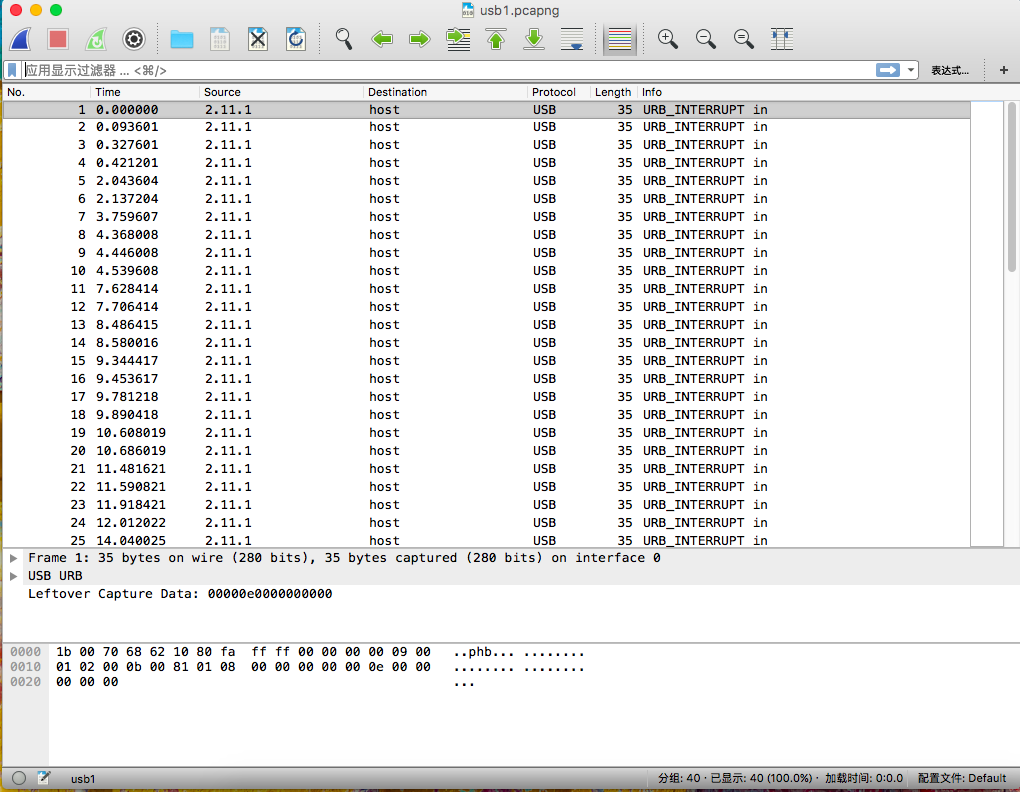

拿到数据包使用wireshark打开后看到Protocol 为USB协议,搜到了一篇关于USB流量分析的文章
贴链接
从CTF中学USB流量捕获与解析
下面看题
USB协议的数据部分在Leftover Capture Data域之中，在Mac和Linux下可以用tshark命令可以将 leftover capture data单独提取出来 命令如下：
tshark -r usb1.pcapng -T fields -e usb.capdata > usbdata.txt

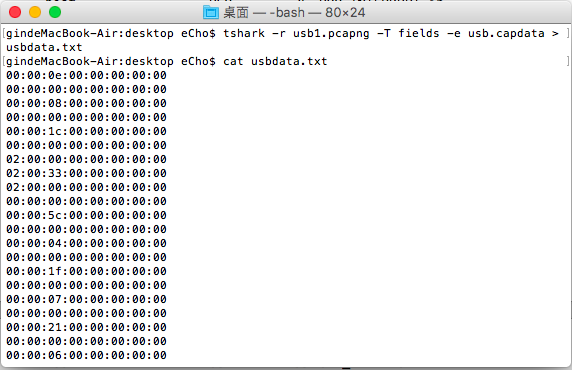

运行命令并查看usbdata.txt 发现数据包长度为八个字节
这里查到USB流量分为键盘流量和鼠标流量。
键盘数据包的数据长度为8个字节，击键信息集中在第3个字节，每次key stroke都会产生一个keyboard event usb packet。
鼠标数据包的数据长度为4个字节，第一个字节代表按键，当取0x00时，代表没有按键、为0x01时，代表按左键，为0x02时，代表当前按键为右键。第二个字节可以看成是一个signed byte类型，其最高位为符号位，当这个值为正时，代表鼠标水平右移多少像素，为负时，代表水平左移多少像素。第三个字节与第二字节类似，代表垂直上下移动的偏移。
这里数据包长度是八个字节显然为键盘数据包
网上查找USB协议的文档，可以找到这个值与具体键位的对应关系http://www.usb.org/developers/hidpage/Hut1_12v2.pdf

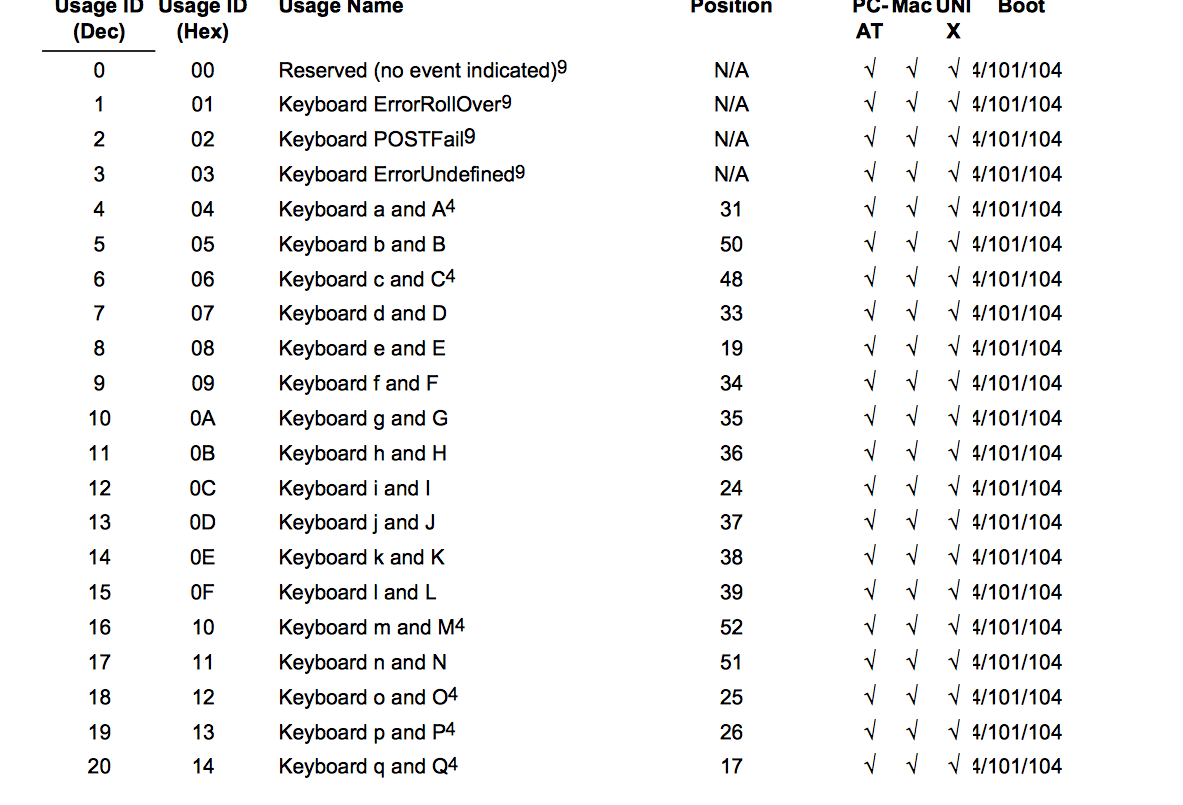

第53页有usb keyboard的映射表 根据这个映射表有写脚本解码得出的数据包
贴脚本
mappings = { 0x04:"A", 0x05:"B", 0x06:"C", 0x07:"D", 0x08:"E", 0x09:"F", 0x0A:"G", 0x0B:"H", 0x0C:"I", 0x0D:"J", 0x0E:"K", 0x0F:"L", 0x10:"M", 0x11:"N",0x12:"O", 0x13:"P", 0x14:"Q", 0x15:"R", 0x16:"S", 0x17:"T", 0x18:"U",0x19:"V", 0x1A:"W", 0x1B:"X", 0x1C:"Y", 0x1D:"Z", 0x1E:"1", 0x1F:"2", 0x20:"3", 0x21:"4", 0x22:"5", 0x23:"6", 0x24:"7", 0x25:"8", 0x26:"9", 0x27:"0", 0x28:"\n", 0x2a:"[DEL]", 0X2B:" ", 0x2C:" ", 0x2D:"-", 0x2E:"=", 0x2F:"[", 0x30:"]", 0x31:"\\", 0x32:"~", 0x33:";", 0x34:"'", 0x36:",", 0x37:"." }
nums = []
keys = open('usbdata.txt')
for line in keys:
if line[0]!='0' or line[1]!='0' or line[3]!='0' or line[4]!='0' or line[9]!='0' or line[10]!='0' or line[12]!='0' or line[13]!='0' or line[15]!='0' or line[16]!='0' or line[18]!='0' or line[19]!='0' or line[21]!='0' or line[22]!='0':
continue
nums.append(int(line[6:8],16))
keys.close()
output = ""
for n in nums:
if n == 0 :
continue
if n in mappings:
output += mappings[n]
else:
output += '[unknown]'
print 'output :\n' + output

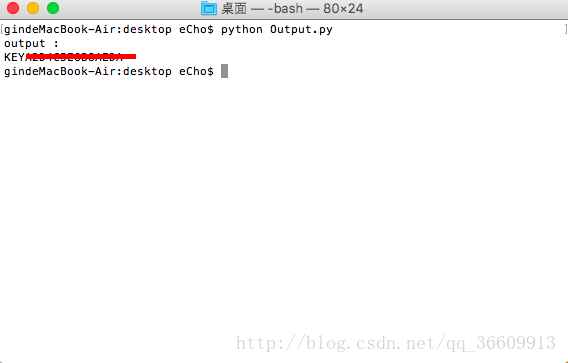

运行改脚本便可得到输出结果如下：
另附鼠标流量数据包转换脚本
nums = []
keys = open('data.txt','r')
posx = 0
posy = 0
for line in keys:
if len(line) != 12 :
continue
x = int(line[3:5],16)
y = int(line[6:8],16)
if x > 127 :
x -= 256
if y > 127 :
y -= 256
posx += x
posy += y
btn_flag = int(line[0:2],16) # 1 for left , 2 for right , 0 for nothing
if btn_flag == 1 :
print posx , posy
keys.close()
转换后会得到一系列坐标点，需要辅以gnuplot 或者其他的绘图工具画出即可。
