UART
定义
UART是一种通用串行数据总线，用于异步通信。该总线双向通信，可以实现全双工传输和接收。在嵌入式设计中，UART用于主机与辅助设备通信，如汽车音响与外接AP之间的通信，与PC机通信包括与监控调试器和其它器件，如EEPROM通信。

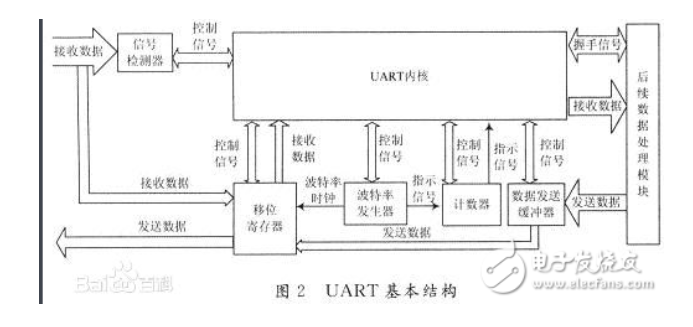

通用异步收发传输器（Universal Asynchronous Receiver/Transmitter），通常称作UART，是一种异步收发传输器，是电脑硬件的一部分。它将要传输的资料在串行通信与并行通信之间加以转换。作为把并行输入信号转成串行输出信号的芯片，UART通常被集成于其他通讯接口的连结上。
具体实物表现为独立的模块化芯片，或作为集成于微处理器中的周边设备。一般是RS-232C规格的，与类似Maxim的MAX232之类的标准信号幅度变换芯片进行搭配，作为连接外部设备的接口。在UART上追加同步方式的序列信号变换电路的产品，被称为USART（Universal Synchronous Asynchronous Receiver Transmitter）。
USART
USART：（Universal Synchronous/Asynchronous Receiver/Transmitter）通用同步/异步串行接收/发送器USART是一个全双工通用同步/异步串行收发模块，该接口是一个高度灵活的串行通信设备。

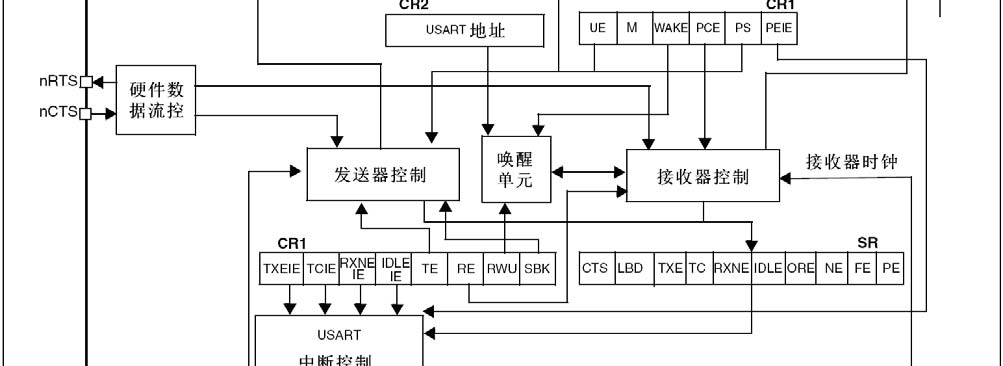

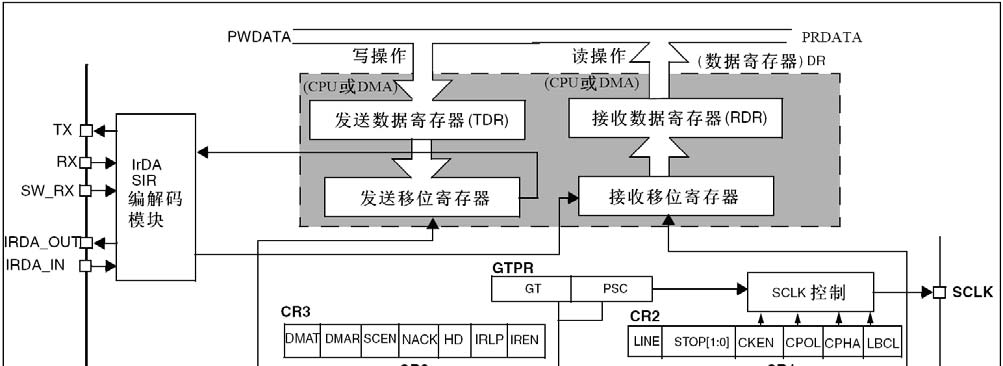

结构组成
USART收发模块一般分为三大部分：时钟发生器、数据发送器和接收器。控制寄存器为所有的模块共享。

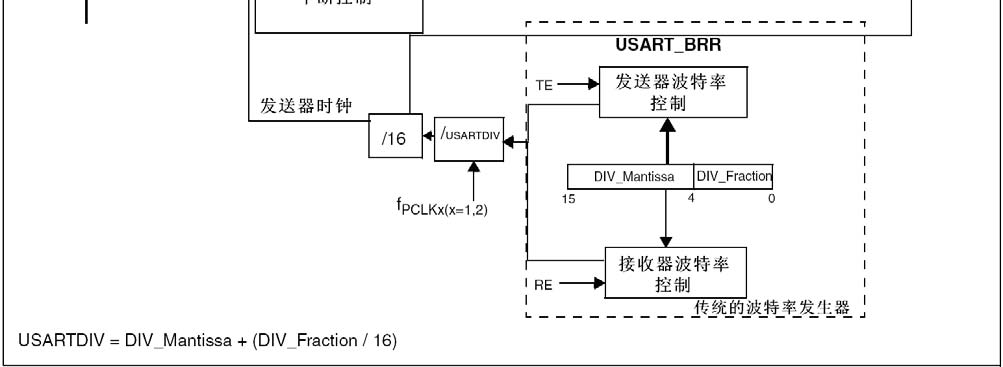

时钟发生器由同步逻辑电路（在同步从模式下由外部时钟输入驱动）和波特率发生器组成。发送时钟引脚XCK仅用于同步发送模式下，
发送器部分由一个单独的写入缓冲器（发送UDR）、一个串行移位寄存器、校验位发生器和用于处理不同桢结构的控制逻辑电路构成。使用写入缓冲器，实现了连续发送多帧数据无延时的通信。
接收器是USART模块最复杂的部分，最主要的是时钟和数据接收单元。数据接收单元用作异步数据的接收。除了接收单元，接收器还包括校验位校验器、控制逻辑、移位寄存器和两级接收缓冲器（接收UDR）。接收器支持与发送器相同的帧结构，同时支持帧错误、数据溢出和校验错误的检测。
UART和USART的区别
UART与USART都是单片机上的串口通信，他们之间的区别如下：
首先从名字上看：
UART：universal asynchronous receiver and transmitter通用异步收/发器
USART:universal synchronous asynchronous receiver and transmitter通用同步/异步收/发器
从名字上可以看出，USART在UART基础上增加了同步功能，即USART是UART的增强型，事实也确实是这样。但是具体增强到了什么地方呢？
其实当我们使用USART在异步通信的时候，它与UART没有什么区别，但是用在同步通信的时候，区别就很明显了：大家都知道同步通信需要时钟来触发数据传输，也就是说USART相对UART的区别之一就是能提供主动时钟。如STM32的USART可以提供时钟支持ISO7816的智能卡接口。
