SD卡、TF卡、MMC卡、emmc、sdio扫盲

大家好，又见面了，我是你们的朋友全栈君。

一、sd卡、tf卡，mmc卡的区别：

共同点：SD TF MMC都是在MMC基础上演化发展不同的规范，比如物理尺寸，封装，电压，管脚，位宽，时钟信号等不同，但都使用相同的总线规范。

MMC(multiMedia card)是一种通信协议，支持两种模式SPI和MMC，定义了诸如卡的形态、尺寸、容量、电气信号、和主机之间的通信协议等。

SD卡是Secure Digital Card的英文缩写，直译就是“安全数字卡”。SD卡是(secure digital memory card)安全数码卡，是一种基于半导体快闪记忆器的新一代记忆设备，是在MMC基础上发展起来的，增加了两个主要特色:可以设置所存储的使用权限，防止数据被他人复制；第二是传输速度比2.11版mmc卡快。特性：1)可选通信协议：SD模式和SPI模式 2)可变时钟频率：0~25MH；3)通信电压范围：2.0~3.6；4)数据寿命：10万次编程/擦除；5)正向兼容MMC卡；6)运行在25M的频率上，数据带宽是4位，因此最大传输速率是12.5MHz(12.5兆字节每秒)

TF卡即是T-Flash卡，又叫micro SD卡，即微型SD卡。 SD卡比TF卡的尺寸要大。应用于不同产品，SD卡一般都用在大一些的电子设备：如电脑，相机，AV等器材，而TF一般用在手机上。TF卡插入适配器(adapter)可以转换成SD卡，但SD卡一般无法转换成TF卡。sd卡上有一个(lock)开关，即写保护开关，TF卡没有。

二、emmc、sd卡区别：

emmc与sd card说的是两种不同的分装， emmc是bga封装，一般焊接在板子上；而sd card为tf card/sd card的形式；注意这仅是物理的表现形式不一样！！！而他们使用的通信接口都是SD内存卡通信标准。

三、sdio、sd卡的区别：

SDIO是在SD卡规范间上增加了对IO设备的支持, 操作命令与sd有些不同有些相同, sd支持的叫sd card, sdio支持的叫sdio卡(如各种wifi, gps, bluetooth等)。

四、SD卡
    1、简介
        SD卡为Secure Digital Memory Card, 即安全数码卡，是一种基于半导体快闪记忆器的新一代记忆设备。它在MMC的基础上发展而来，增加了两个主要特色：SD卡强调数据的安全，可以设定所储存的使用权限，防止数据被他人复制;另外一个特色就是传输速度比2.11版的MMC卡快。
    2、外观及引脚定义
SD卡、TF卡、MMC卡、emmc、sdio扫盲
    3、特性
        两个可选的通信协议：SD模式和SPI模式
        可变时钟频率：0－25MHz
        通信电压范围：2.0-3.6V
        工作电压范围:2.0-3.6V
        低电压消耗：自动断电及自动睡醒，智能电源管理
        数据寿命：10万次编程/擦除
        尺寸：24mm宽×32mm长×1.44mm厚
        正向兼容MMC卡
        卡片带电插拔保护
        具备写保护开关
        SD卡运行在25MHz的时钟频率上，数据带宽是4位，因此最大传输速率是12.5MB/s（12.5兆字节每秒）。

五、TF卡
1、简介
TF卡即T-Flash又称MicroSD，是极细小的快闪存储器卡，采用SanDisk最新NAND MLC技术及控制器技术。

    2、外观及引脚定义
         SD卡、TF卡、MMC卡、emmc、sdio扫盲
    3、特性
        尺寸：15mm宽×11mm长×1mm厚。
        TF卡插入适配器（adapter）可以转换成SD卡。

六、MMC卡
1、简介
MMC：MMC就是MultiMediaCard的缩写，即多媒体卡。它是一种非易失性存储器件，体积小巧，容量大，耗电量低，传输速度快，广泛应用于消费类电子产品中。MMC是一个接口协定（一种卡式），能符合这接口的内存器都可称作mmc储存体（mmc卡）。

2、外观及引脚定义

SD卡、TF卡、MMC卡、emmc、sdio扫盲

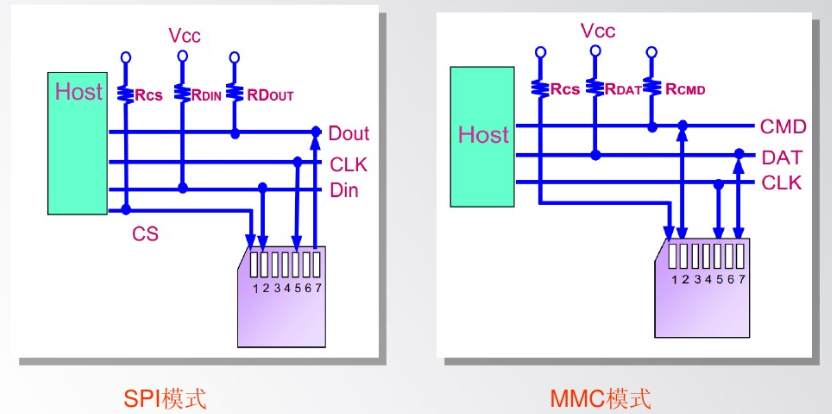

MMC卡共有七个触电（引脚），分为两种操作模式，分别为MMC模式与SPI模式。

    3、特性
        尺寸：(24mm*32mm*1.4mm)
        操作电压：2.7V ~ 3.6V
        MMC卡时钟频率是20MHz，比SD卡少两个触电，只有1位数据带宽，所以最大传输速率为2.5MB/s。

七、eMMC
    1、简介

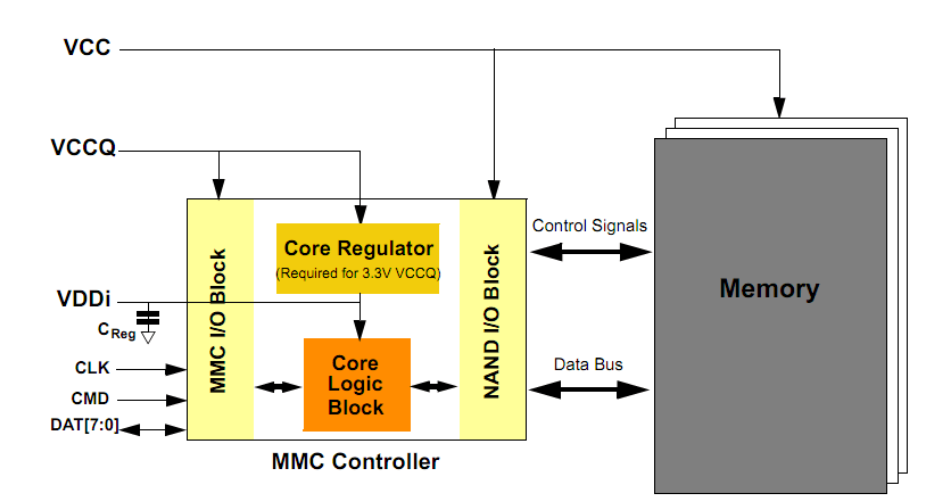

         eMMC (Embedded Multi Media Card) 为MMC协会所订立的、主要是针对手机或平板电脑等产品的内嵌式存储器标准规格。eMMC的一个明显优势是在封装中集成了一个控制器，它提供标准接口并管理闪存，使得手机厂商就能专注于产品开发的其它部分，并缩短向市场推出产品的时间。这些特点对于希望通过缩小光刻尺寸和降低成本的NAND供应商来说，同样的重要。
        eMMC = NAND flash + 控制器 + 标准封装接口
SD卡、TF卡、MMC卡、emmc、sdio扫盲
    2、引脚定义

SD卡、TF卡、MMC卡、emmc、sdio扫盲

八、SDIO

1、 SDIO简介

　　SDIO接口是在SD内存卡接口的基础上发展起来的接口，SDIO接口兼容以前的SD内存卡，并且可以连接SDIO接口的设备。

　　SDIO1.0标准定义了两种类型的SDIO卡：

　　1.全速的SDIO卡，传输率可以超过100Mbps；

　　2.低速的SDIO卡，支援的时脉速率在0至400KHz之间。

　　SDIO协议是由SD卡的协议演化升级而来的，很多地方保留了SD卡的读写协议，同时SDIO协议又在SD卡协议之上添加了CMD52和CMD53命令。由于这个，SDIO和SD卡规范间的一个重要区别是增加了低速标准，低速卡的目标应用是以最小的硬件开支来支持低速I/O能力。低速卡支持类似调制解调器,条形码扫描仪和GPS接收器等应用。高速卡支持网卡，电视卡以及组合卡等。组合卡指的是存储器+SDIO，对组合卡来操作需要全速和4BIT的传输模式，这是SDIO1.0标准规定的。

2、SDIO总线

　　SDIO总线和USB总线类似，SDIO总线也有两端，其中一端是主机（HOST）端，另一端是设备端（DEVICE），采用HOST- DEVICE这样的设计是为了简化DEVICE的设计，所有的通信都是由HOST端发出命令开始的。在DEVICE端只要能解析HOST的命令，就可以同HOST进行通信了，SDIO的HOST可以连接多个DEVICE。

　　SDIO的信号传输模式有SPI、1-bit、4-bit三种。在SPI模式中，第8脚位被当成中断信号。其它脚位的功能和通信协定与SD记忆卡的标准规范一样。在SDIO总线定义中,DAT1信号线复用为中断线。在SDIO的1BIT模式下DAT0用来传输数据，DAT1用作中断线。在SDIO的4BIT模式下DAT0-DAT3用来传输数据，其中DAT1复用作中断线。

SDIO的每个脚位在不同信号模式下的定义如下图：

SD卡、TF卡、MMC卡、emmc、sdio扫盲

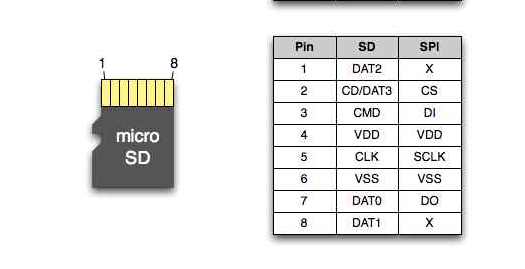

　　Micro SD Card，原名Trans-flash Card（TF卡）。2004年正式更名为Micro SD Card，由SanDisk（闪迪）公司发明。SD卡的管脚定义和Micro SD（TF）卡的管脚定义是不一样的。

SD卡、TF卡、MMC卡、emmc、sdio扫盲

SD卡和Micro SD（TF）卡的管脚定义

引脚号	SD卡	TF卡（SD模式）	TF卡（SPI模式）
1	Data3	Data2	Rsv
2	Cmd	Data3	Cs
3	Vss	Cmd	Di
4	Vdd	Vdd	Vdd
5	Clk	Clk	Sclk
6	Vss	Vss	Vss
7	Data0	Data0	Do
8	Data1	Data1	Rsv
9	Data2	——	——

3、SDIO命令

　　SDIO总线上都是HOST端发起请求，然后DEVICE端回应请求，其中请求和回应中会包含数据信息：

　　1. Command: 用于开始传输的命令，是由HOST端发往DEVICE端的，其中命令是通过CMD信号线传送的；

　　2. Response: 回应是DEVICE返回的HOST命令作为Command的回应。也是通过CMD线传送的；

　　3. Data: 数据是双向的传送的。可以设置为1线模式，也可以设置为4线模式。数据是通过DAT0-DAT3信号线传输的。

　　SDIO的每次操作都是由HOST在CMD线上发起一个CMD，对于有的CMD，DEVICE需要返回Response，有的则不需要。

　　对于读命令，首先HOST会向DEVICE发送命令，紧接着DEVICE会返回一个握手信号，此时，当HOST收到回应的握手信号后，会将数据放在4位的数据线上，在传送数据的同时会跟随着CRC校验码。当整个读传送完毕后，HOST会再次发送一个命令，通知DEVICE操作完毕，DEVICE同时会返回一个响应。

　　对于写命令，首先HOST会向DEVICE发送命令，紧接着DEVICE会返回一个握手信号，此时，当HOST收到回应的握手信号后，会将数据放在4位的数据线上，在传送数据的同时会跟随着CRC校验码。当整个写传送完毕后，HOST会再次发送一个命令，通知DEVICE操作完毕，DEVICE同时会返回一个响应。
