Java 图片 滑动 解锁「建议收藏」

大家好，又见面了，我是你们的朋友全栈君。

滑动解锁功能大家都不陌生，类似于如下这种：

公司近期也要求实现类似的功能，百度各种文章，总算实现了一个比较糙的版本，保密等原因就不贴完成图了。

我觉得难点在于滑块图和背景图的处理。

图片处理原理

我粗略的理解，图片就是一个二维的直角坐标系的一部分，（x，y）就是对应位置的一个像素点，可以操作某一个像素点，比如改变颜色，设置透明度等。

Java中使用BufferedImage完成图片处理等操作，先来段代码热热身：

/**
* 读取图片获取高宽
*/
String oldFileName = "E:\\images\\black_300_150.png";
BufferedImage image = ImageIO.read(new File(oldFileName));
int height = image.getHeight();
int width = image.getWidth();

在内存中生成图片，并保存到磁盘中：

BufferedImage dest = new BufferedImage(140,120,BufferedImage.TYPE_4BYTE_ABGR);
        try {
            FileOutputStream fos = new FileOutputStream(new File("E:\\images\\piece" + "_" + new SimpleDateFormat("yyyyMMddHHmmss").format(new Date()) + ".png"));
            ImageIO.write(dest, "png", fos);
            fos.flush();
            fos.close();
        } catch (IOException e) {
            e.printStackTrace();
        }

大概就是这样吧，抛个砖引一下各位的玉。

热完身上重点，就一句话：将背景图指定位置的像素值拷贝并设置到滑块图中，并将背景图抠图位置进行处理。

具体步骤：

1.创建内存中创建一个指定大小的滑块图。

2.根据背景图宽高和滑块图宽高随机设置一个抠图点。

3.复制背景图的抠图区域的像素值到滑块图上。

4.处理背景图抠图位置。

划块图形状

有多种方式实现，如果几何方面编码足够六，可以使用代码生成形状，也可以直接用美工生成一个透明背景的图片，下面的生成滑块图代码，是我抄来的：

    static int targetLength=55;//小图长
    static int targetWidth=45;//小图宽
    static int circleR=6;//半径
    static int r1=3;//距离点
    private static int[][] getBlockData() {
        int[][] data = new int[targetLength][targetWidth];
        double x2 = targetLength-circleR;
        //随机生成圆的位置
        double h1 = circleR + Math.random() * (targetWidth-3*circleR-r1);
        double po = circleR*circleR;
        double xbegin = targetLength-circleR-r1;
        double ybegin = targetWidth-circleR-r1;
        for (int i = 0; i < targetLength; i++) {
            for (int j = 0; j < targetWidth; j++) {
                double d3 = Math.pow(i - x2,2) + Math.pow(j - h1,2);
                double d2 = Math.pow(j-2,2) + Math.pow(i - h1,2);
                if ((j <= ybegin && d2 <= po)||(i >= xbegin && d3 >= po)) {
                    data[i][j] = 0;
                }  else {
                    data[i][j] = 1;
                }

            }
        }
        return data;
    }

如你所见，这是个二维数组，刚才说过一个图片就是一个平面直角坐标系，而二维数组就相当于一个图片。

当然也可以根据美工提供的透明背景图片来反向分析出此二维数组，这里利用的原理是图片每个RGB的高8位为0代表透明：

/**
     * 根据切图图片转化为切图数组
     * @param image 切图图片
     */
    public static int[][] convertAryByImage(BufferedImage image) {
        int[][] blockData = null;
        if (image != null) {
            int width = image.getWidth();
            int height = image.getHeight();
            blockData = new int[width][height];
            for (int i = 0; i < width; i++) {
                for (int j = 0; j < height; j++) {
                    int rgb = image.getRGB(i, j);
                    int x = rgb & 0xff000000;
                    blockData[i][j] = x == 0 ? 0 : 1;
                }
            }
        }
        return blockData;
    }

背景图处理

有了上一步的二维数据，那么我们就可以开始抠图了：

/**
* oriImage 原图
  targetImage 滑块图
  templateImage 数组
  x,y 在原图中抠图位置
*/
private static void cutByTemplate(BufferedImage oriImage,BufferedImage targetImage, int[][] templateImage, int x,int y){
        for (int i = 0; i < targetImage.getWidth(); i++) {
            for (int j = 0; j < targetImage.getHeight(); j++) {
                int rgb = templateImage[i][j];
                // 原图中对应位置变色处理
                int rgb_ori = oriImage.getRGB(x + i, y + j);
                if (rgb == 1) {
                    //抠图上复制对应颜色值
                    targetImage.setRGB(i, j, rgb_ori);
                    //原图对应位置颜色变化
                    oriImage.setRGB(x + i, y + j, rgb_ori & 0x363636 );
                }else{
                    //这里把背景设为透明
                    targetImage.setRGB(i, j, rgb_ori & 0x00ffffff);
                }
            }
        }
    }

处理完之后滑块图大概是这个样子的：

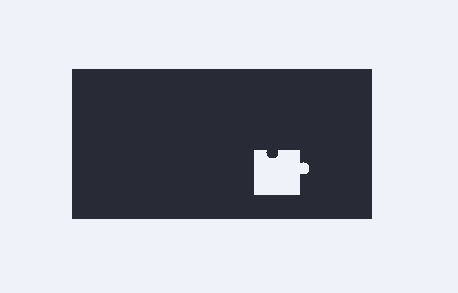

原图是这样的：

这里原图的处理，也可以使用高斯模糊（转来的，转侵删）：
