三极管的导通条件总结[通俗易懂]

全栈程序员-站长 • 2022年6月18日下午6:16 • 未分类 • 阅读 72

大家好，又见面了，我是你们的朋友全栈君。

对三极管放大作用的理解，切记一点：能量不会无缘无故的产生，所以，三极管一定不会产生能量。

但三极管厉害的地方在于：它可以通过小电流去控制大电流。

放大的原理就在于：通过小的交流输入，控制大的静态直流。

假设三极管是个大坝，这个大坝奇怪的地方是，有两个阀门，一个大阀门，一个小阀门。小阀门可以用人力打开，大阀门很重，人力是打不开的，只能通过小阀门的水力打开。

所以，平常的工作流程便是，每当放水的时候，人们就打开小阀门，很小的水流涓涓流出，这涓涓细流冲击大阀门的开关，大阀门随之打开，汹涌的江水滔滔流下。

如果不停地改变小阀门开启的大小，那么大阀门也相应地不停改变，假若能严格地按比例改变，那么，完美的控制就完成了。

在这里，Ube就是小水流，Uce就是大水流，人就是输入信号。当然，如果把水流比为电流的话，会更确切，因为三极管毕竟是一个电流控制元件。

如果某一天，天气很旱，江水没有了，也就是大的水流那边是空的。管理员这时候打开了小阀门，尽管小阀门还是一如既往地冲击大阀门，并使之开启，但因为没有水流的存在，所以，并没有水流出来。这就是三极管中的截止区。

饱和区是一样的，因为此时江水达到了很大很大的程度，管理员开的阀门大小已经没用了。如果不开阀门江水就自己冲开了，这就是二极管的击穿。

在模拟电路中，一般阀门是半开的，通过控制其开启大小来决定输出水流的大小。没有信号的时候，水流也会流，所以，不工作的时候，也会有功耗。

而在数字电路中，阀门则处于开或是关两个状态。当不工作的时候，阀门是完全关闭的，没有功耗。

三极管的导通条件总结[通俗易懂]

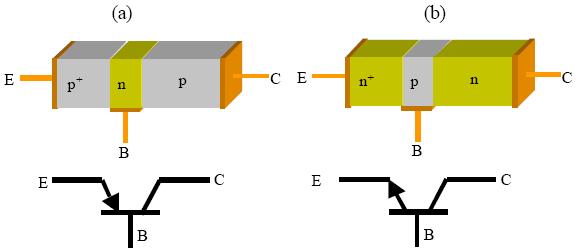

对于NPN管，当UB > UE ,且UB – UE >0.5V， UC > UB时，晶体管处于放大区(UC>UB>UE)

当UB > UE , UB > UC时，晶体管处于饱和区

当UB < UE , UB < UC时，晶体管处于截止区

对于PNP管，当UB < UE ,且UB – UE <0.5V， UC < UB时，晶体管处于放大区(UC<UB<UE)

当UB < UE , UB < UC时，晶体管处于饱和区

当UB < UE , UB > UC时，晶体管处于截止区
