1、PCIE 寄存器的总体结构：
PCI的配置寄存器空间为256个字节大小。PCIE扩展了配置寄存器空间，大小为4096的字节。PCIE配置寄存器的整体分布如下图所示：
从上图可见，整个PCIE配置空间被分成了3部分，其中0-FF为PCI兼容的配置空间，100-FFF为PCIE扩展的空间。每部分的作用大概如下：
- a、0-3F ：这部分的配置空间是标准的PCI配置空间头，是每个PCI/PCIE设备都必须遵循的。目前一共有3种标准头格式，00是PCI DEVICE头，01是PCI-PCI bridge头，02是Cardbus bridge头。头类型由Header Type寄存器定义。
- b、40-FF ：这部分定义PCI扩展功能寄存器。0-3F定义的寄存器是每个PCI设备都必须实现的，而PCI的一些扩展功能，不是每个设备都必须实现的，可以根据自己的需要来实现其中一部分特性。重点注意的是这部分寄存器的组织结构，每一个可选的特性被组织成一个标准的Capability Struct，设备选用的多个Capabilities用链表的方式组织起来，称为Capabilities List。PCIE即在PCI原有的Capabilities当中新增了一种ID，即PCIE Capability Struct。这样可以实现对老的PCI驱动的兼容。
- c、100-FFF：这部分定义PCIE扩展功能寄存器。实现PCIE的可选特性，也是采取Capabilities List结构组织起来的。
2、PCI Capabilities List(40 – FF)的组织方法：

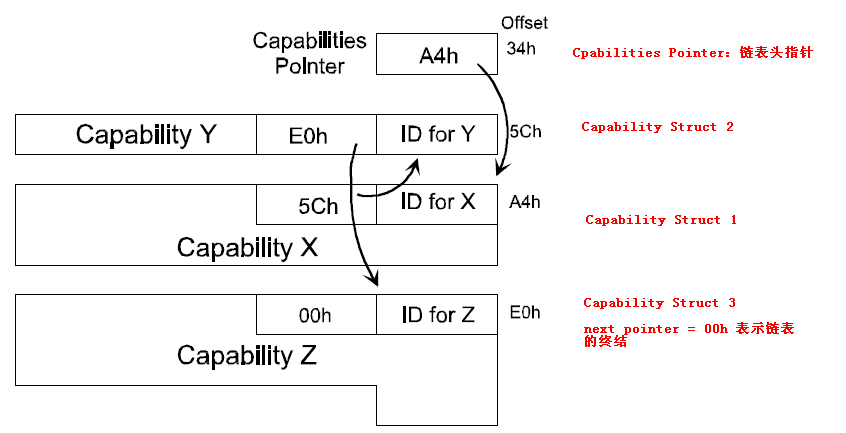

40-FF区域用来实现可选的PCI特性，每个特性对应一个Capability Struct，所有实现的特性用链表的方式组织起来，称为Capabilities List。组织形式如下图所示:
在标准PCI头的寄存器中，”status”(06h)寄存器bit4定义了本设备是否有Capabilities List，”Capabilities Pointer”(34h)寄存器定义了Capabilities List链表头指针。如下图所示:
需要特别注意注意的是，PCI配置寄存器是不能随意增加的。寄存器需要根据特性组织成Capabilities Struct，对Capabilities Struct是有统一规定的，包括标准特性和自定义特性。
现在协议规定的Capabilities ID有下列特性:
3、PCIE Capabilities List(100 – FFF)的组织方法：
100-FFF区域用来实现PCIE独有可选的PCI特性，也都是使用Capabilities List的形式来组织的，只是具体的Capbalities Struct结构有些扩展。
4、实例：
以系统A的PCIE配置空间为例来说明Capabilities List的组织方法：
5、参考资料：
- PCI Local Bus Specification Revision 2.3
- PCI Express Base Specification Revision 1.1
