总结：
正向输入的电压高于负向输入电压，比较器将输出高电平；反之则低。
最近要做一个光电传感器模块，去年的电赛上因为光电传感器的失败，心里总是有些不甘心。要做光电传感器模块首先，就参考某宝上的模块的设计。在那些成品模块上，用到了LM393；并且LM393是常用的比较器的芯片，所以有必要仔细研究一下它的电路应用，为以后参考。
某宝上有大量的这样的成品模块。一般是用于光电传感器，主要的芯片就是LM393比较器。它的电路某宝给的
它的电路某宝给的资料是这样的：
应用：
- （1）输入两路信号
- （2）以反向输入（-）为参考电压
- （3）以正向输入（+）为需要判断的信号
- （4）输出接入一个LED，负极接入输出端，正极接Vcc
实验一：
比较器的反向（负极）输入2.5V电压作为参考电压，正向（正极）输入1.25V电压，比较器输出低电平（LED亮）。
结论：当以负极为参考电压时，正极输入电压低于负极的参考电压时，比较器输出低电平。
实验二：
比较器的反向（负极）输入2.5V电压作为参考电压，正向（正极）输入3V电压，比较器输出高电平（LED灭）。
结论：当以负极为参考电压时，正极输入电压高于负极的参考电压时，比较器输出高电平。
下面的实验将参考电压的换成正向输入。效果也是一样！

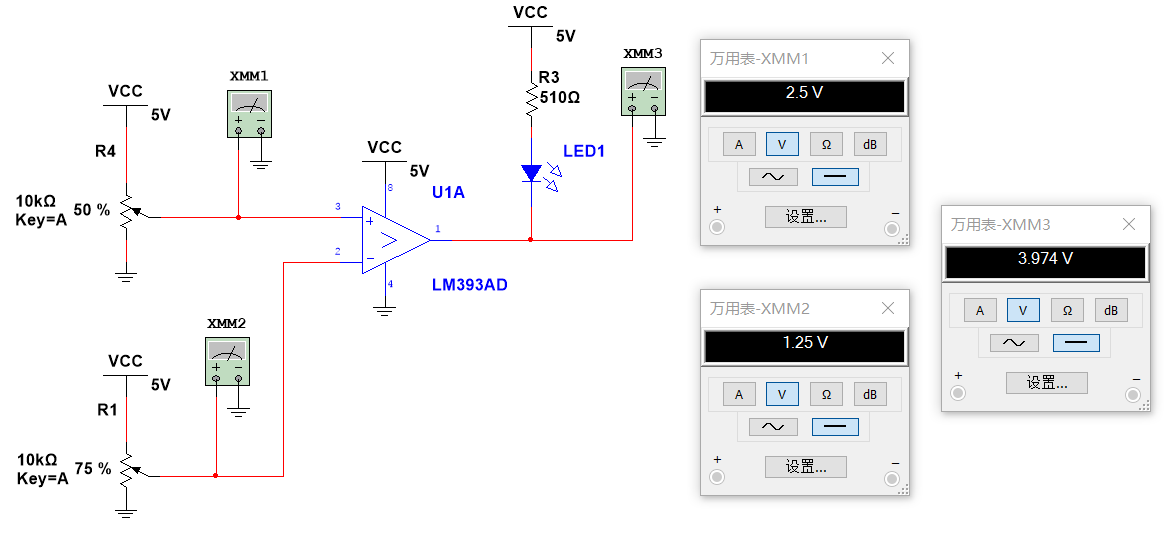

实验三：
比较器的正向（正极）输入2.5V电压作为参考电压，负向（负极）输入1.25V电压，比较器输出高电平（LED灭）。
结论：当以正极为参考电压时，正极输入电压高于负极的参考电压时，比较器输出高电平。
实验四：
比较器的正向（正极）输入2.5V电压作为参考电压，反向（负极）输入3V电压，比较器输出低电平（LED亮）。
结论：当以正极为参考电压时，正极输入电压低于负极的参考电压时，比较器输出低电平。
