异步FIFO_Verilog实现

概述： FIFO本质上还是RAM，是一种先进先出的数据缓存器(先存入的数据先取出)。它与普通存储器的区别：没有外部读写地址线，只能顺序写入数据，顺序的读出数据，其数据地址由内部读写指针自动加1，不像其他存储器可以由地址线决定读取或写入某个指定的地址，异步FIFO读写时钟不同，读写是相互独立的。
用途：
(1)跨时钟域多bit传输：读写可以由不同的时钟控制，使用异步FIFO可以在两个不同时钟系统之间快速方便的传输数据。
(2)数据匹配：对于不同宽度的数据接口可以使用FIFO，比如写入数据宽度为8bit，读取数据宽度为16bit，通过FIFO数据缓存器就可以达到数据匹配。

1、FIFO的原理简介

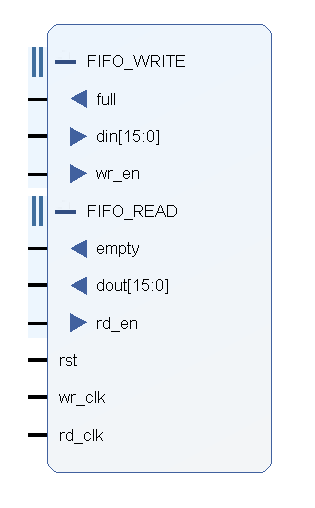

  FIFO简单的说就是数据先进先出的存储器，存储器端口图示如下：

端口分别为：
复位信号： rst
读写端信号：

数据进出示意图：

  先写入的数据先被读出，写入数据的顺序为D0 D1 D2 D3 则在输出端口读出的数据顺序也为 D0 D1 D2 D3 。

2、FIFO空、满信号的检测

  FIFO的主要是通过空(empty)信号、满信号(full)来控制数据的读写的，如果FIFO为空还读取数据势必会出现数据的错误，FIFO已满再写数据就会导致FIFO溢出同样会导致数据出错。那FIFO的空、满信号是怎么产生的呢。首先我们要明白读写FIFO的时候我们不用操作读写地址，但是我们在写入数据或者读出数据时FIFO内部会通过写入或读出数据的操作在内部进行地址的自动增加。当FIFO满或者空时我们通过内部读写地址的特征就会判断出FIFO的状态。

   通过深度为8的FIFO来寻找FIFO空满信号和内部读写地址的关系：
深度为8的FIFO：
深度为8的FIFO即最大可以存放8个数据，地址所需位数为3，在设计FIFO时我们将地址为扩展为4位根据我们扩展的位可以判断FIFO的空满状态。

8深度的FIFO经过以下4个操作：（下面方框代表地址）

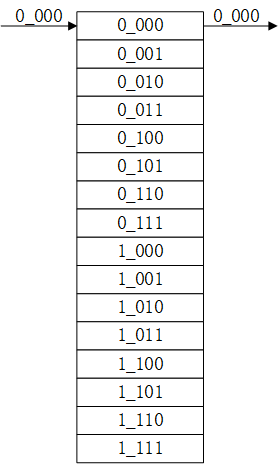

1、 当FIFO为空时，读指针为0_000B，写指针为0_000B，此时FIFO里面没有数据，FIFO的状态为空。

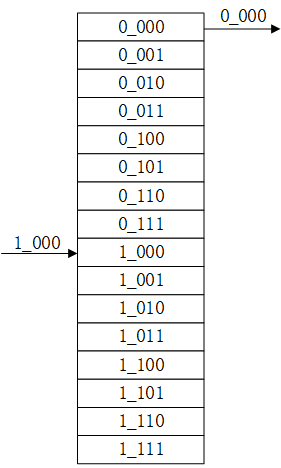

2、当FIFO写入8个数据时，写指针指向1_000B，读指针还为0_000B，此时FIFO里有8个数据，FIFO状态应该为满。

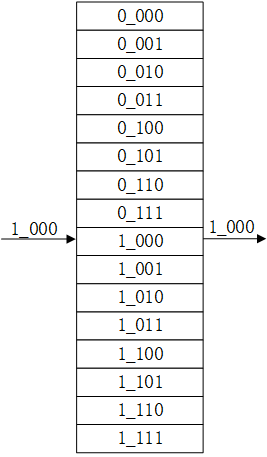

3、当FIFO读出8个数据时，写指针还指向1_000B，读指针为1_000B，此时FIFO里面没有数据，FIFO的状态为空。

4、向FIFO再写入8个数据，写指针指向0_000B，读指针还为1_000B，此时FIFO里有8个数据，FIFO状态应该为满。

通过上述观察发现地址除了最高位余下的3位为地址0-7的循环。

总结如下表：

引入格雷码（原因往下看）：

观察上图FIFO满时读写地址的高2位不同其余位均相同；FIFO空时读写地址完全相同。
所以：

判断异步FIFO空的条件：读写地址（格雷码）完全相同。
判断异步FIFO满的条件：读写地址（格雷码）的高2位不同，其余位均相同。

3、二进制至格雷码的转换

   格雷码的特征是相邻的数之间只有1位二进制数不同。因为FIFO为异步设计，读写都有不同的时钟，读写是相互独立的，因为空满信号的判断是借助于读写地址进行的，所以涉及到了不同的时钟域，当二进制读地址从0111向1000变化时，地址所有位都要变化，如果写时钟恰好在读地址的变化时刻采样，写所得到的读地址值有可能是从0000到1111中的任何一个（即亚稳态的发生），可以采用格雷码形式。由于格雷码每次只变化一位，采用格雷码可以降低亚稳态的发生概率。
码表：

二进制至格雷码的转换：

二进制转格雷码代码：

module top(

		input	sys_clk,
		input	rst_n,

		input	[4:0]bin_code,
		output	[4:0]gray_code

    );

assign	gray_code = (bin_code>>1)^bin_code;

endmodule

测试代码：

module test_bench;

reg			sys_clk;
reg			rst_n;

reg		[4:0]bin_code;
wire	[4:0]gray_code;

top	u1
(
	.sys_clk	(sys_clk),
	.rst_n		(rst_n),
	.bin_code	(bin_code),
	.gray_code	(gray_code)
);

initial
begin
	rst_n 	= 0;
	sys_clk = 0;
	bin_code= 5'b0_0000; #20; rst_n = 1; bin_code= 5'b1_0110;

end

always #10 sys_clk = ~sys_clk;

endmodule

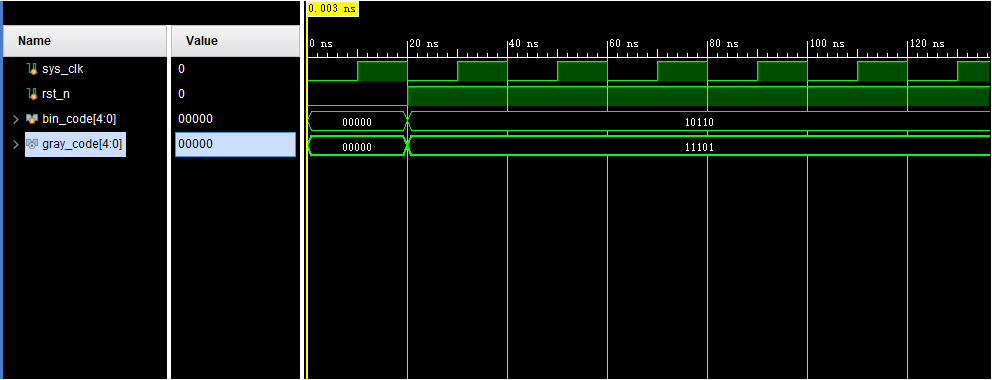

波形：

4、异步FIFO Verilog代码实现

代码注意： 读指针同步到写时钟域、写指针同步到读时钟域时要通过两级D触发器来进行同步处理。
方法：两级寄存器同步 + 格雷码
读指针同步到写时钟域、写指针同步到读时钟域时要通过两级D触发器来进行同步处理。

由于设计的时候读写指针用了至少两级寄存器同步，同步会消耗至少两个时钟周期，势必会使得判断空或满有所延迟，这会不会导致设计出错呢？
  异步FIFO通过比较读写指针进行满空判断，但是读写指针属于不同的时钟域，所以在比较之前需要先将读写指针进行同步处理，
① 将写指针同步到读时钟域再和读指针比较进行FIFO空状态判断，因为在同步写指针时需要时间，而在这个同步的时间内有可能还会写入新的数据，因此同步后的写指针一定是小于或者等于当前实际的写指针，所以此时判断FIFO为空不一定是真空，这样更加保守，一共不会出现空读的情况，虽然会影响FIFO的性能，但是并不会出错。
②将读指针同步到写时钟域再和写指针比较进行FIFO满状态判断，同步后的读指针一定是小于或者等于当前的读指针，所以此时判断FIFO为满不一定是真满。

这样更保守，这样可以保证FIFO的特性：FIFO空之后不能继续读取，FIFO满之后不能继续写入。 总结来说异步逻辑转到同步逻辑不可避免需要额外的时钟开销，这会导致满空趋于保守，但是保守并不等于错误，这么写会稍微有性能损失，但是不会出错。

异步FIFO Verilog实现代码：

module top
#
(
	parameter	FIFO_DEPTH = 8,
	parameter	FIFO_WIDTH = 16

)
(
		input						rst,

		input						wr_clk,
		input						wr_en,
		input	[FIFO_WIDTH-1:0]	din,
		output	reg					full,

		input						rd_clk,
		input						rd_en,
		output	[FIFO_WIDTH-1:0]	dout,
		output	reg					empty
);

//定义
reg		[FIFO_WIDTH-1:0]mem[FIFO_DEPTH-1:0];

reg		[3:0]	wr_add;
wire	[3:0]	wr_add_next;
wire	[3:0]	wr_add_gray_next;
reg		[3:0]	wp,wr1_rp,wr2_rp;

reg		[3:0]	rd_add;
wire	[3:0]	rd_add_next;
wire	[3:0]	rd_add_gray_next;
reg		[3:0]	rp,rd1_wp,rd2_wp;

wire			full_r;
wire			empty_r;

//输入数据
always@(posedge wr_clk)
begin
	if(wr_en && !full)
		mem[wr_add] <= din;
	else
		mem[wr_add] <= 16'h0000;
end

//输出数据
assign	dout = mem[rd_add];

//写时钟域
assign	wr_add_next 	 = wr_add + (wr_en & ~full);
assign	wr_add_gray_next = (wr_add_next>>1)^wr_add_next;
always@(posedge wr_clk or posedge rst)
begin
	if(rst)
		{
   wr_add,wp} <= {
   4'b0000,4'b0000};
	else
		{
   wr_add,wp} <= {
   wr_add_next,wr_add_gray_next};

end

//读时钟域
assign	rd_add_next 	 = rd_add + (rd_en & ~empty);
assign	rd_add_gray_next = (rd_add_next>>1)^rd_add_next;
always@(posedge rd_clk or posedge rst)
begin
	if(rst)
		{
   rd_add,rp} <= {
   4'b0000,4'b0000};
	else
		{
   rd_add,rp} <= {
   rd_add_next,rd_add_gray_next};
end

//读指针同步到写时钟域
always@(posedge wr_clk or posedge rst)
begin
	if(rst)
		{
   wr2_rp,wr1_rp} <= {
   4'b0000,4'b0000};
	else
		{
   wr2_rp,wr1_rp} <= {
   wr1_rp,rp};

end

//写时钟同步到读时钟域
always@(posedge rd_clk or posedge rst)
begin
	if(rst)
		{
   rd2_wp,rd1_wp} <= {
   4'b0000,4'b0000};
	else
		{
   rd2_wp,rd1_wp} <= {
   rd1_wp,wp};
end

//空信号判断
assign	empty_r = (rd2_wp == rd_add_gray_next)?1:0;
always@(posedge rd_clk or posedge rst)
begin
	if(rst)
		empty <= 1'b1;
	else
		empty <= empty_r;
end

//满信号判断
assign	full_r = (~wr2_rp[3:2] == wr_add_gray_next[3:2])?1:0;
always@(posedge wr_clk or posedge rst)
begin
	if(rst)
		full <= 1'b0;
	else
		full <= full_r;
end

endmodule

测试代码：

module test_bench;

reg						rst;

reg						wr_clk;
wire					wr_en;
reg	[15:0]				din;
wire					full;

reg						rd_clk;
wire					rd_en;
wire [15:0]				dout;
wire					empty;

wire[15:0]				data_out;

top	u1
(
	.rst	(rst),

	.wr_clk	(wr_clk),
	.wr_en	(wr_en),
	.din	(din),
	.full	(full),

	.rd_clk	(rd_clk),
	.rd_en  (rd_en ),
	.dout   (dout  ),
	.empty  (empty )
);

initial
begin
	rst 	= 1;
	wr_clk	= 0;
	rd_clk	= 0;


	#50;
	rst 	= 0;

end
//FIFO Write
assign	wr_en 		=(rst==1)?1'b0: !full;

always@(posedge wr_clk or posedge rst)
begin
	if(rst)
	begin
		din			<= 16'h0000;
	end
	else if(wr_en == 1'b1)
	begin
		din 		<= (din == 16'd8)?16'h0000:din + 16'd1;
	end
	else
	begin
		din			<= 16'h0000;
	end
end
//FIFO Read
assign	rd_en 	 = !empty;

assign	data_out = (rd_en==1'b1)?dout:16'h0000;


//时钟产生
always #10 wr_clk = ~wr_clk;
always #15 rd_clk = ~rd_clk;

endmodule

FIFO读写 仿真波形：
