STC89C52RC是
STC公司生产的一种低功耗、高性能CMOS8位微控制器,具有 8K字节系统可编程Flash存储器。STC89C52使用经典的MCS-51内核,但做了很多的改进使得芯片具有传统51单片机不具备的功能。在单芯片上,拥有灵巧的8 位CPU 和在系统可编程Flash,使得STC89C52为众多嵌入式控制应用系统提供高灵活、超有效的解决方案。
中文名

STC89C52

本    质

一种低耗高性能的微控制器

公    司

STC公司
特    性

低功耗、高性能CMOS8位微控制器

Flash存储器

8K

内    核

MCS-51


标准功能

编辑

单片机:STC89C52的最小单元「建议收藏」

具有以下标准功能: 8k字节Flash,512字节RAM, 32 位I/O 口线,
看门狗定时器,内置4KB EEPROM,MAX810复位电路,3个16 位
定时器/计数器,4个外部中断,一个7向量4级中断结构(兼容传统51的5向量2级中断结构),全双工
串行口。另外 STC89C52 可降至0Hz 静态逻辑操作,支持2种软件可选择节电模式。空闲模式下,CPU 停止工作,允许RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下,RAM内容被保存,振荡器被冻结,单片机一切工作停止,直到下一个中断或硬件复位为止。最高运作频率35MHz,6T/12T可选。



主要特性

编辑

单片机:STC89C52的最小单元「建议收藏」
8K字节程序存储空间;
512字节数据存储空间;
内带4K字节EEPROM存储空间;
可直接使用串口下载;


器件参数

编辑

1. 增强型8051单片机,6 时钟/
机器周期和12 时钟/机器周期可以任意 选择,指令代码完全兼容传统8051.
[1]

2. 工作电压:5.5V~3.3V(5V单片机)/3.8V~2.0V(3V 单片机)
3.
工作频率范围:0~40MHz,相当于普通8051 的0~80MHz,实际工作 频率可达48MHz
4. 用户应用程序空间为8K字节
5. 片上集成512 字节RAM
6. 通用I/O 口(32 个),复位后为:P0/P1/P2/P3 是
准双向口/弱上拉, P0 口是漏极开路输出,作为总线扩展用时,不用加上拉电阻,作为 I/O 口用时,需加上拉电阻。

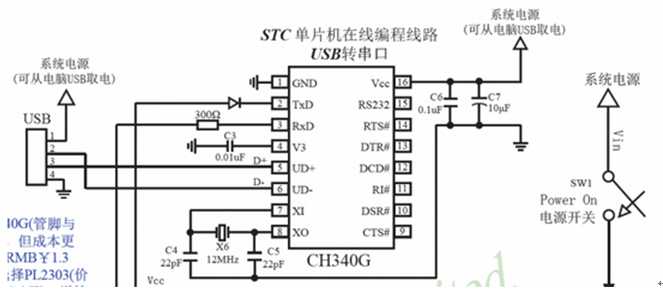

7. ISP(在系统可编程)/IAP(在应用可编程),无需专用
编程器,无 需专用
仿真器,可通过串口(RxD/P3.0,TxD/P3.1)直接下载用户程 序,数秒即可完成一片
8. 具有EEPROM 功能
9. 共3 个16 位
定时器/计数器。即定时器T0、T1、T2
10.
外部中断4 路,下降沿中断或低电平触发电路,Power Down 模式可 由外部中断低电平触发
中断方式唤醒
11. 通用异步
串行口(UART),还可用定时器软件实现多个UART
12. 工作温度范围:-40~+85℃(工业级)/0~75℃(商业级)

13. PDIP封装

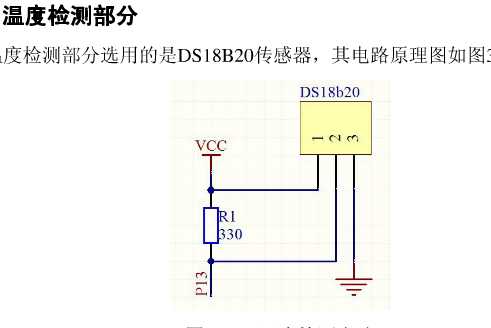

单片机:STC89C52的最小单元「建议收藏」

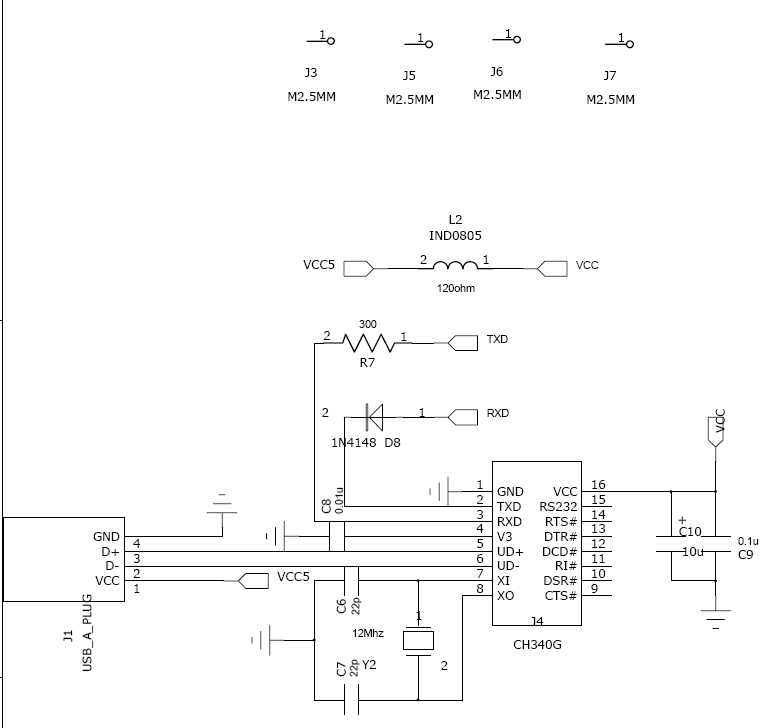

单片机:STC89C52的最小单元「建议收藏」

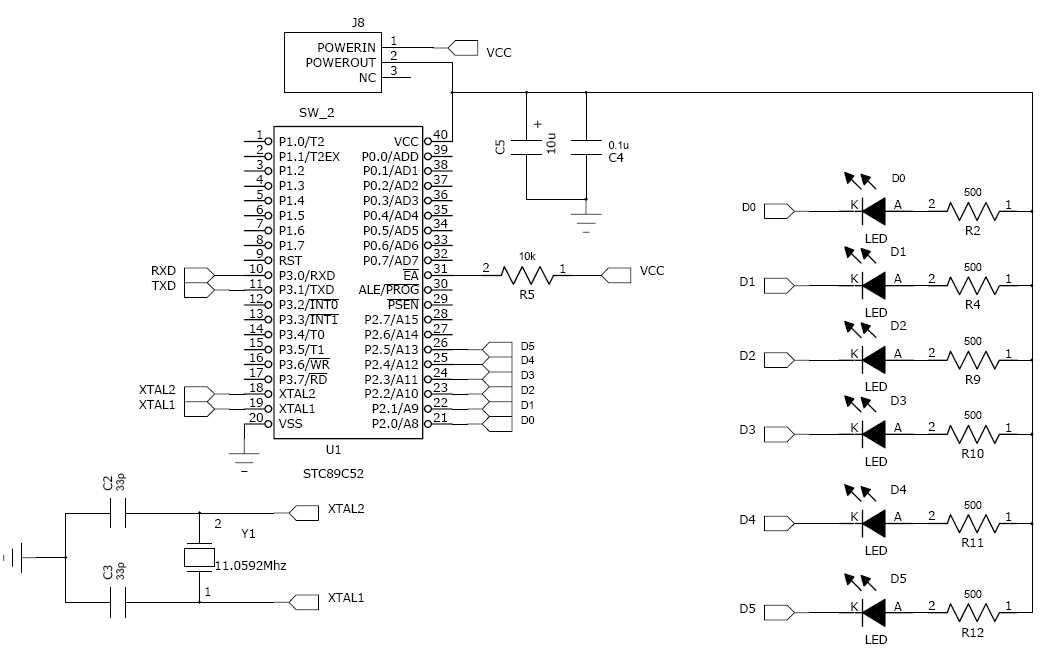

单片机:STC89C52的最小单元「建议收藏」

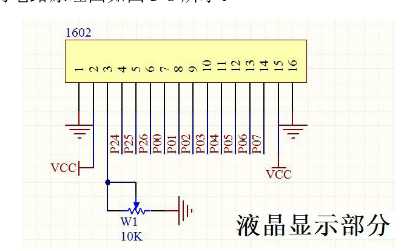

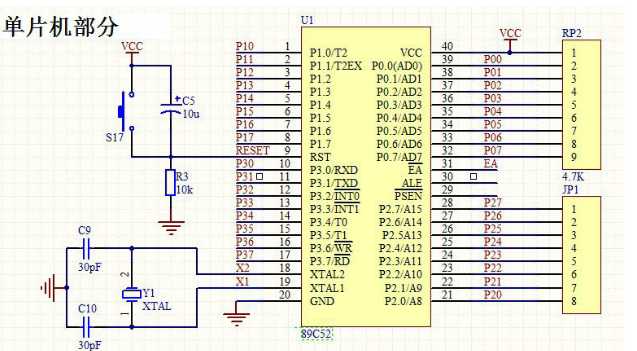

单片机:STC89C52的最小单元「建议收藏」单片机:STC89C52的最小单元「建议收藏」

#include <reg52.h>//串口assic控制led灯void delay02s(void)		//延时1ms子程序{  unsigned char i,j,k;  for(i=18;i>0;i--)	   //20	   //18  2.5K  for(j=1;j>0;j--)	//10  //20  for(k=1;k>0;k--);	 //248} void delay200ms(void)		//延时200ms子程序{  unsigned char i,j,k;  for(i=20;i>0;i--)  for(j=20;j>0;j--)	//10  //20  for(k=248;k>0;k--);	 //248}sbit led0=P2^0;sbit led1=P2^1;sbit led2=P2^2;sbit led3=P2^3;sbit led4=P2^4;sbit led5=P2^5;sbit led6=P2^6;sbit led7=P2^7;void start_led(char n){    led0 = n&0x01;	 n=n>>1;	 led1 = n&0x01;    n=n>>1;	 led2 = n&0x01;    n=n>>1;	 led3 = n&0x01;    n=n>>1;	 led4 = n&0x01;    n=n>>1;	 led5 = n&0x01;    n=n>>1;}unsigned char flag;  void main(void){	  int i=30;              //设置参数          TMOD = 0x20; //设定定时器1的工作方式为方式2          TH1 = 0xfd;          TL1 = 0xfd;  //装载TH1、TL1          TR1 = 1; //启动定时器1                      SM0 = 0;          SM1 = 1; //设定串口工作方式为方式1          REN = 1; //允许串行接收位            EA = 1; //全局中断允许位          ES = 1; //串口中断允许位       //  start_led(0);      // delay200ms();delay200ms();delay200ms();delay200ms();delay200ms();     //  start_led(0xff);    while(1)      {             /* 刚开始单片机缓冲寄存器为空,无数据可以显示          * 先从串口接收数据,再返回该数据          * 在中断中接收数据,同时将flag标志位置为1.说明接收到了数据          * 若接收到数据(flag == 1),说明接收到了;否则说明未接收到数据,不显示。继续判断flag数值          */          led6  = ~led6;        led7  = ~led7;        delay200ms();        if(flag == 1)           {                      start_led(P1);                   //发送数据              ES = 0; //关闭串口中断,发送数据              SBUF = P1; //数据写入SBUF寄存器              while(!TI); //等待              TI = 0;              ES = 1;               flag = 0;                    }             }    }    void ser() interrupt 4  {      //接收数据      P1 = SBUF;      flag = 1;      RI = 0;  }

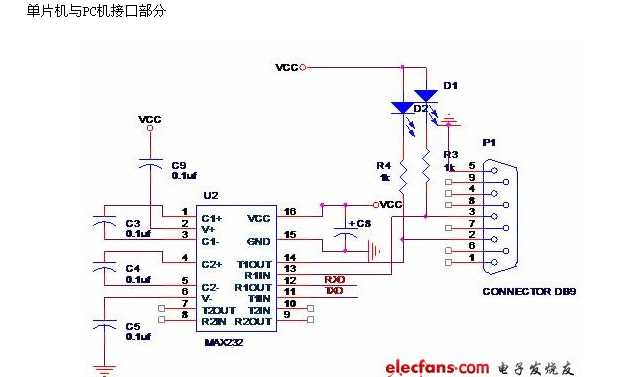

单片机:STC89C52的最小单元「建议收藏」单片机:STC89C52的最小单元「建议收藏」

#include <reg52.h>//CPCI系统控制电源程序

void delay02s(void)		//延时1ms子程序
{
  unsigned char i,j,k;
  for(i=18;i>0;i--)	   //20	   //18  2.5K
  for(j=1;j>0;j--)	//10  //20
  for(k=1;k>0;k--);	 //248
}

void delay200ms(void)		//延时200ms子程序
{
  unsigned char i,j,k;
  for(i=20;i>0;i--)
  for(j=20;j>0;j--)	//10  //20
  for(k=248;k>0;k--);	 //248
}


void delay_ms()
{
int i,j;
         for(j=110;j>0;j--);
}
sbit led0=P2^0;
sbit led1=P2^1;
sbit led2=P2^2;
sbit led3=P2^3;
sbit led4=P2^4;
sbit led5=P2^5;

sbit ps_switch = P3^2;
sbit pci_rst = P2^6;
sbit ps_on = P2^7;

void start_led(char n)
{
    led0 = n&0x01;	 n=n>>1;
	 led1 = n&0x01;    n=n>>1;
	 led2 = n&0x01;    n=n>>1;
	 led3 = n&0x01;    n=n>>1;
	 led4 = n&0x01;    n=n>>1;
	 led5 = n&0x01;    n=n>>1;
}
unsigned char flag_switchon=0;
unsigned char flag_switchFF=0;
unsigned char flag_switchOSoff=0;
unsigned char flag_switchOSen=0;
unsigned char int_cnt=0;

unsigned char flag;

void checkOSoff()
{
    unsigned  int i=0,k=0;
	 flag_switchOSoff=0;

	 while(1)
	 {

		  if(pci_rst==0)
		  {
		      k++;
			}
		  else
		  {
		       break;
			}

		   if(k>3000)
			{
			    flag_switchOSoff=1;
		       break;
			}
			delay_ms();
	 }
}


void checkOSen()
{
    unsigned  int i=0,k=0;

	 if(flag_switchOSen==1)return ;

	 while(1)
	 {

		  if(pci_rst==1)
		  {
		      k++;
			}
		  else
		  {
		       break;
			}

		   if(k>3000)
			{
			    flag_switchOSen=1;
		       break;
			}
			delay_ms();
	 }
}

void checkSwitch()
{
   unsigned  int i=0,k=0;
	 while(1)
	 {

		  if(ps_switch==0)
		  {
		  		    k++;
			}
		  else
		  {
		   	    break;
			}

		   if(k>3000)
			{
		   	    break;
			}
			delay_ms();

	 }

	 if(k>3000)
       flag_switchFF = 1;
	 else
       flag_switchFF = 0;
		 //
	 if(k>3)
       flag_switchon = 1;
	 else
       flag_switchon = 0;

}

void send(int t)
{
 ES = 0; //关闭串口中断,发送数据
            SBUF = t+0x30; //P1//数据写入SBUF寄存器
            while(!TI); //等待
            TI = 0;
            ES = 1;
}
int status=0;
void main(void)
{
  int i=0;

        //设置参数
        TMOD = 0x20; //设定定时器1的工作方式为方式2
        TH1 = 0xfd;
        TL1 = 0xfd;  //装载TH1、TL1
        TR1 = 1; //启动定时器1


        SM0 = 0;
        SM1 = 1; //设定串口工作方式为方式1
        REN = 1; //允许串行接收位

        ES = 1; //串口中断允许位

        EA = 1; //全局中断允许位
	//	  EX0 = 1; //开外部中断0
	//	  IT0=1;    //中断触发为跳沿触发
     //  start_led(0);
      // delay200ms();delay200ms();delay200ms();delay200ms();delay200ms();
     //  start_led(0xff);
     while(1)
    {
        /* 刚开始单片机缓冲寄存器为空,无数据可以显示
         * 先从串口接收数据,再返回该数据
         * 在中断中接收数据,同时将flag标志位置为1.说明接收到了数据
         * 若接收到数据(flag == 1),说明接收到了;否则说明未接收到数据,不显示。继续判断flag数值
         */

        checkSwitch();     //开机检测

		   if(flag_switchFF == 1)//3秒关机
		  {
		      i++;
		      flag_switchFF=0;
				flag_switchon = 0;

           delay200ms();delay200ms();delay200ms();delay200ms();delay200ms();
			  delay200ms();delay200ms();delay200ms();delay200ms();delay200ms();

			  flag_switchOSen = 0;
			  send(0);
		  }
         if(flag_switchon == 1)//开机
		  {
		      i++;
		      flag_switchon=0;
            ps_on = 0;
				flag_switchOSoff = 0;
				flag_switchOSen = 0;
				send(1);
		  }

		  checkOSen();
		  if(flag_switchOSen==1)            //系统运行中。。。
		  {
 	         checkOSoff();
				send(2);
			}
        if(flag_switchOSoff==1)//操作系统已经关闭
		  {
		       ps_on = 1;
				 flag_switchon = 0;
				 flag_switchFF=0;
				 flag_switchOSen = 0;
				 send(3);
		  }
        if(flag == 1)//发送232数据
        {
          //  start_led(P1);
            //发送数据
            ES = 0; //关闭串口中断,发送数据
            SBUF = P1; //P1//数据写入SBUF寄存器
            while(!TI); //等待
            TI = 0;
            ES = 1;
            flag = 0;
        }
    }

}

void ser() interrupt 4
{
    //接收数据
    P1 = SBUF;
    flag = 1;
    RI = 0;
}

void INT0_ISR(void) interrupt 0
{

		    EX0=0;

          start_led(int_cnt++%10);

          P1 = int_cnt%10+0x30;
		//	 delay200ms();
          flag = 1;


			//  ET0=1;
		//	  TR0=1;
			  EA=1;
			  EX0=1;
}
