Activiti7的使用

1.什么是工作流？

1.1工作流介绍

工作流：通过计算机对业务流程自动化执行管理。多个参与者按照某种预定规则自动进行传递文档、信息任务处理的过程。

1.2工作流系统

一个软件系统中具有工作流的功能，我们把它称为工作流系统。

1.3工作流实现方式

采用状态字段的值来跟踪流程的变化情况
程序可以不用改变，业务流程可变化。

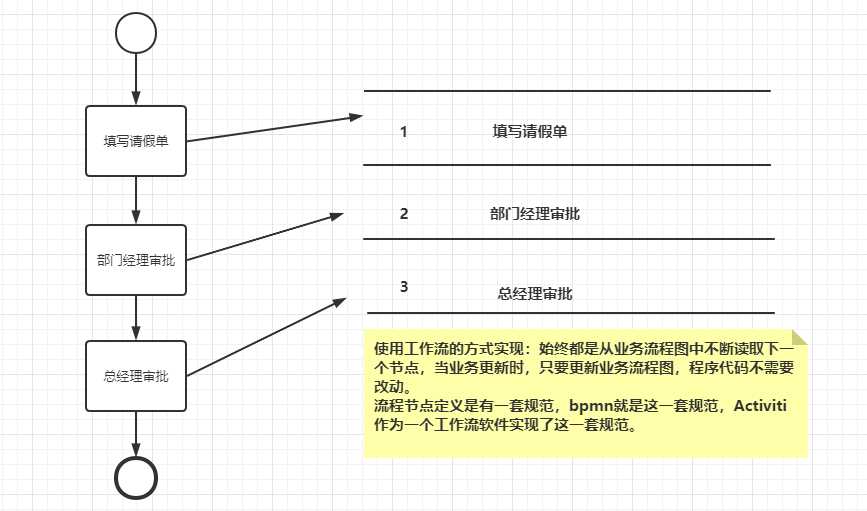

1.4工作流原理分析

在这里插入图片描述

2.什么是Activiti7

Activiti 是一个工作流引擎， activiti 可以将业务系统中复杂的业务流程抽取出来，使用专门的
建模语言（BPMN2.0）进行定义，业务系统按照预先定义的流程进行执行，实现了业务系统业务
流程由 activiti 进行管理，减少业务系统由于流程变更进行系统升级改造的工作量，从而提高系统
健壮性，同时也减少了系统开发维护成本。

官方网址：https://www.activiti.org/

2.1BPMN

BPMN（Business Process Model And Notation）- 业务流程模型和符号是由 BPMI（Business

Process Management Initiative）开发的一套标准的业务流程建模符号，使用 BPMN 提供的符号可以

创建业务流程。提供一套标准的业务流程符号，表示流程。

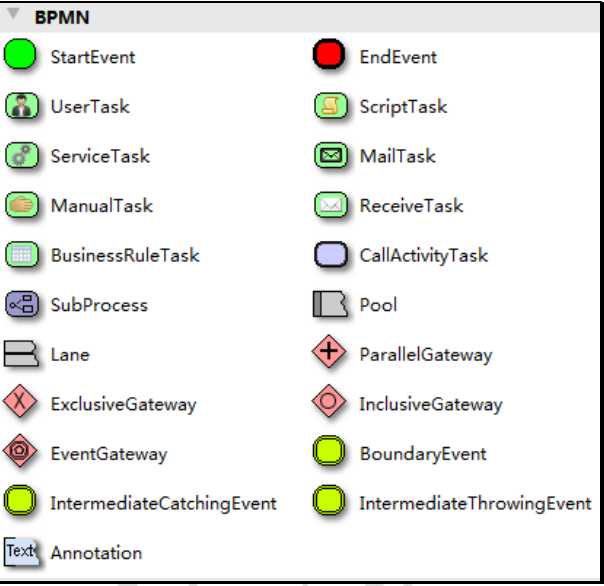

活动用圆角矩形表示，一个流程由一个活动或多个活动组成

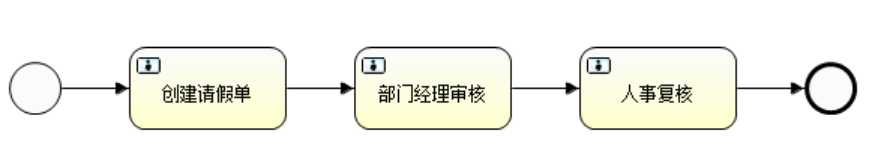

一个 bpmn 图形的例子：

首先当事人发起一个请假单；
其次他所在部门的经理对请假单进行审核；
然后人事经理进行复核并进行备案；
最后请假流程结束

在这里插入图片描述
Bpmn 图形其实是通过 xml 表示业务流程，上边的.bpmn 文件使用文本编辑器打开：

2.2Activiti如何使用？

部署activiti

Activiti 是一个工作流引擎（其实就是一堆 jar 包 API），业务系统使用 activiti 来对系统的业务流

程进行自动化管理，为了方便业务系统访问(操作)activiti 的接口或功能，通常将 activiti 环境与业务

系统的环境集成在一起
流程定义

使用建模工具定义业务流程(.bpmn文件)，.bpmn 文件就是业务流程定义文件，通过 xml 定义业务流程
流程定义部署

向 activiti 部署业务流程定义（.bpmn 文件）
启动一个流程实例
查询待办任务
处理任务
流程结束

2.3 Activiti支持的数据库

2.4 创建mysql数据库

数据库表的命名规则

Activiti 的表都以 **ACT_**开头。第二部分是表示表的用途的两个字母标识。用途也和服务的 API 对

应。

 ACT_RE_*: ‘RE’表示 repository。这个前缀的表包含了流程定义和流程静态资源（图片，

规则，等等）。

 ACT_RU_*: ‘RU’表示 runtime。这些运行时的表，包含流程实例，任务，变量，异步任务，

等运行中的数据。 Activiti 只在流程实例执行过程中保存这些数据，在流程结束时就会删

除这些记录。这样运行时表可以一直很小速度很快。

 ACT_HI_*: ‘HI’表示 history。这些表包含历史数据，比如历史流程实例，变量，任务等

等。

 ACT_GE_*: GE 表示 general。通用数据，用于不同场景下

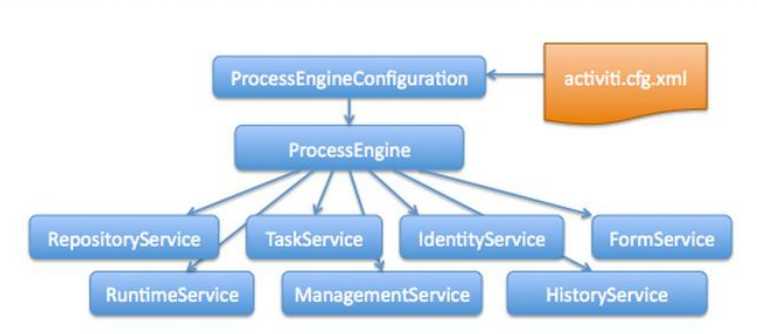

2.5.Activiti服务架构图

在这里插入图片描述

2.6 activiti.cfg.xml

activiti 的引擎配置文件，包括：ProcessEngineConfiguration 的定义、数据源定义、事务管理器等，此文件其实就是一个 spring 配置文件，下面是一个基本的配置只配置ProcessEngineConfiguratio和数据源

<beans xmlns="http://www.springframework.org/schema/beans" xmlns:context="http://www.springframework.org/schema/context" xmlns:tx="http://www.springframework.org/schema/tx" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans-3.1.xsd http://www.springframework.org/schema/context http://www.springframework.org/schema/context/spring-context-3.1.xsd http://www.springframework.org/schema/tx http://www.springframework.org/schema/tx/spring-tx-3.1.xsd">
<!--数据库连接池 -->
<bean id="dataSource" class="org.apache.commons.dbcp.BasicDataSource"> <property name="driverClassName" value="com.mysql.jdbc.Driver" />
<property name="url" value="jdbc:mysql://localhost:3306/activiti" />
<property name="username" value="root" />
<property name="password" value="mysql" />
</bean>
<bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
<!-- 数据源 --> <property name="dataSource" ref="dataSource" />
<!-- 数据库策略 --> <property name="databaseSchemaUpdate" value="true"/>
</bean>
</beans>

Jetbrains全家桶1年46，售后保障稳定

2.7ProcessEngineConfiguration

流程引擎的配置类，通过ProcessEngineConfiguration可以创建工作流引擎 ProceccEngine

源码可以自己分析

2.8.Activiti7整合SpringBoot

Activiti7 发布正式版之后，它与 SpringBoot2.x 已经完全支持整合开发。我们可以将 Activiti7 与SpringBoot 整合开发的坐标引入到工程中，从而达到 SpringBoot 支持 Activti7 整合。

具体步骤如下：

步骤一:引入依赖

                <parent>
                    <groupId>org.springframework.boot</groupId>
                    <artifactId>spring-boot-starter-parent</artifactId>
                    <version>2.1.4.RELEASE</version>
                </parent>
                <dependency>
                  <groupId>org.springframework.boot</groupId>
                  <artifactId>spring-boot-starter-jdbc</artifactId>
                </dependency>
                <dependency>
                  <groupId>org.springframework.boot</groupId>
                  <artifactId>spring-boot-starter-web</artifactId>
                </dependency>
                <dependency>
                  <groupId>org.springframework.boot</groupId>
                  <artifactId>spring-boot-starter-test</artifactId>
                  <scope>test</scope>
                </dependency>
                <dependency>
                  <groupId>org.activiti</groupId>
                  <artifactId>activiti-spring-boot-starter</artifactId>
                  <version>7.0.0.Beta2</version>
                </dependency>
                <dependency>
                  <groupId>org.mybatis</groupId>
                  <artifactId>mybatis</artifactId>
                  <version>3.4.5</version>
                </dependency>
                <dependency>
                  <groupId>mysql</groupId>
                  <artifactId>mysql-connector-java</artifactId>
                  <version>5.1.38</version>
                </dependency>

步骤二：配置文件application.yml

spring:
  datasource:
    url: jdbc:mysql://192.168.1.168:3306/activiti7?useUnicode=true&characterEncoding=utf8&serverTimezone=GMT
    username : yunsom
    password : yunsom.com
    driver-class-name: com.mysql.jdbc.Driver

步骤三：将SpringSecurity配置添加到项目当中

1.SecurityUtil.java 关于权限登陆

@Component
public class SecurityUtil {


  @Autowired
  private UserDetailsService userDetailsService;

  public void logInAs(String username) {


    UserDetails user = userDetailsService.loadUserByUsername(username);
    if (user == null) {

      throw new IllegalStateException(
          "User " + username + " doesn't exist, please provide a valid user");
    }

    SecurityContextHolder.setContext(new SecurityContextImpl(new Authentication() {

      @Override
      public Collection<? extends GrantedAuthority> getAuthorities() {

        return user.getAuthorities();
      }

      @Override
      public Object getCredentials() {

        return user.getPassword();
      }

      @Override
      public Object getDetails() {

        return user;
      }

      @Override
      public Object getPrincipal() {

        return user;
      }

      @Override
      public boolean isAuthenticated() {

        return true;
      }

      @Override
      public void setAuthenticated(boolean isAuthenticated) throws IllegalArgumentException {


      }

      @Override
      public String getName() {

        return user.getUsername();
      }
    }));
    org.activiti.engine.impl.identity.Authentication.setAuthenticatedUserId(username);
  }
}

2.DemoApplicationConfiguration 关于权限配置

@Configuration
@EnableWebSecurity
public class DemoApplicationConfiguration extends WebSecurityConfigurerAdapter {

    private Logger logger = LoggerFactory.getLogger(DemoApplicationConfiguration.class);

    @Override
    @Autowired
    public void configure(AuthenticationManagerBuilder auth) throws Exception {
        auth.userDetailsService(myUserDetailsService());
    }

    @Bean
    public UserDetailsService myUserDetailsService() {

        InMemoryUserDetailsManager inMemoryUserDetailsManager = new InMemoryUserDetailsManager();

        String[][] usersGroupsAndRoles = {
                {"salaboy", "password", "ROLE_ACTIVITI_USER", "GROUP_activitiTeam"},
                {"ryandawsonuk", "password", "ROLE_ACTIVITI_USER", "GROUP_activitiTeam"},
                {"erdemedeiros", "password", "ROLE_ACTIVITI_USER", "GROUP_activitiTeam"},
                {"other", "password", "ROLE_ACTIVITI_USER", "GROUP_otherTeam"},
                {"admin", "password", "ROLE_ACTIVITI_ADMIN"},
        };

        for (String[] user : usersGroupsAndRoles) {
            List<String> authoritiesStrings = Arrays.asList(Arrays.copyOfRange(user, 2, user.length));
            logger.info("> Registering new user: " + user[0] + " with the following Authorities[" + authoritiesStrings + "]");
            inMemoryUserDetailsManager.createUser(new User(user[0], passwordEncoder().encode(user[1]),
                    authoritiesStrings.stream().map(s -> new SimpleGrantedAuthority(s)).collect(Collectors.toList())));
        }


        return inMemoryUserDetailsManager;
    }


    @Override
    protected void configure(HttpSecurity http) throws Exception {
        http
                .csrf().disable()
                .authorizeRequests()
                .anyRequest()
                .authenticated()
                .and()
                .httpBasic();
    }

    @Bean
    public PasswordEncoder passwordEncoder() {
        return new BCryptPasswordEncoder();
    }
}

步骤四：启动工程

@SpringBootApplication
public class StartActiviti {
    public static void main(String[] args) {
        SpringApplication.run(StartActiviti.class,args);
    }
}

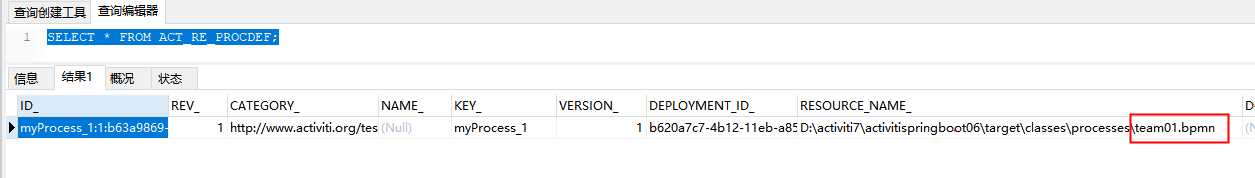

自动部署:
在这里插入图片描述
注意问题：
　　1.Activiti7和SpringSecurity耦合，需要加入SpringSecurity的依赖和配置，我们可以使用Security中的用户角色组定义流程执行的组
　　2.流程默认可自动部署，但是需要再resources/processes文件夹，将流程文件放入当中
在这里插入图片描述

2.9 流程执行代码示例:

controller

@RestController
@RequestMapping("/activiti")
public class ActivitiController {
    @Resource
    private ProcessRuntime processRuntime;
    @Resource
    private TaskRuntime taskRuntime;
    @Resource
    private SecurityUtil securityUtil;
    /**
     * 查询流程定义
     */
    @RequestMapping("/getProcess")
    public void getProcess(){
        //查询所有流程定义信息
        Page<ProcessDefinition> processDefinitionPage = processRuntime.processDefinitions(Pageable.of(0, 10));
        System.out.println("当前流程定义的数量："+processDefinitionPage.getTotalItems());
        //获取流程信息
        for (ProcessDefinition processDefinition:processDefinitionPage.getContent()) {
            System.out.println("流程定义信息"+processDefinition);
        }
    }

    /**
     * 启动流程示例
     */
    @RequestMapping("/startInstance")
    public void startInstance(){
        ProcessInstance instance = processRuntime.start(ProcessPayloadBuilder.start().withProcessDefinitionKey("demo").build());
        System.out.println(instance.getId());
    }

    /**
     * 获取任务，拾取任务，并且执行
     */
    @RequestMapping("/getTask")
    public void getTask(){
        securityUtil.logInAs("salaboy");        //指定组内任务人
        Page<Task> tasks = taskRuntime.tasks(Pageable.of(0, 10));
        if(tasks.getTotalItems()>0){
            for (Task task:tasks.getContent()) {
                System.out.println("任务名称："+task.getName());
                //拾取任务
                taskRuntime.claim(TaskPayloadBuilder.claim().withTaskId(task.getId()).build());
                //执行任务
                taskRuntime.complete(TaskPayloadBuilder.complete().withTaskId(task.getId()).build());
            }
        }
    }
}

1.查询流程定义

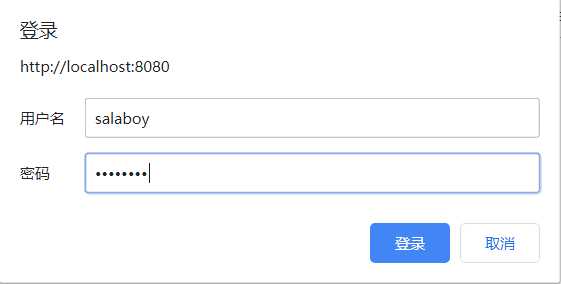

需要先经过权限验证

账号密码在DemoApplicationConfiguration配置类

String[][] usersGroupsAndRoles = {
                {"salaboy", "password", "ROLE_ACTIVITI_USER", "GROUP_activitiTeam"},
                {"ryandawsonuk", "password", "ROLE_ACTIVITI_USER", "GROUP_activitiTeam"},
                {"erdemedeiros", "password", "ROLE_ACTIVITI_USER", "GROUP_activitiTeam"},
                {"other", "password", "ROLE_ACTIVITI_USER", "GROUP_otherTeam"},
                {"admin", "password", "ROLE_ACTIVITI_ADMIN"},
        };

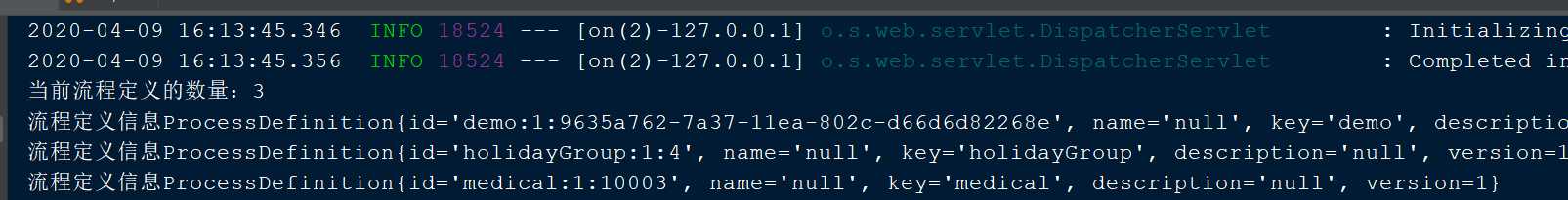

控制台打印信息:

2.启动流程示例
