转：天津大学小波分析宗婧 1015202078

原理可参考：https://wenku.baidu.com/view/73439a6d5901020207409cd5.html

1、单层小波分解

%1. 单层小波分解
 %读入信号
 load leleccum; s=leleccum(1:4000);
 %通过db4小波基进行离散小波变换
 [cA1,cD1]=dwt(s,'db4');
 figure(1);
 subplot(311);plot(s); title('Original signal');
 subplot(323); plot(cA1); title('Approx.coef.for db4');
 subplot(324); plot(cD1); title('Detail coef.for db4');

小波变换分解与重构_小波变换和小波分解

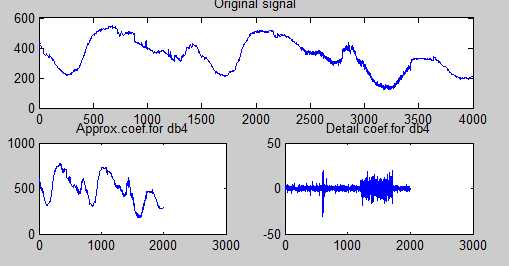

%上图我们可以看到经过db4小波一层分解之后的高频信息和低频信息。

2、单尺度一维小波的重构

 %用小波函数db4进行信号重构
 ss=idwt(cA1,cD1,'db4');
 err=norm(s-ss);
 figure(2),plot(ss);

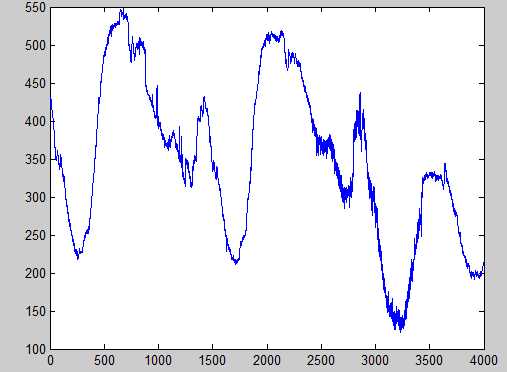

 %1 天津大学 小波分析 宗婧 1015202078 重构完成后的误差为3.53e-10。 重构完成后的函数与分解前的函数相同，仅仅存在很小很小可以忽略为0 的误差。

小波变换分解与重构_小波变换和小波分解

3、多层小波分解

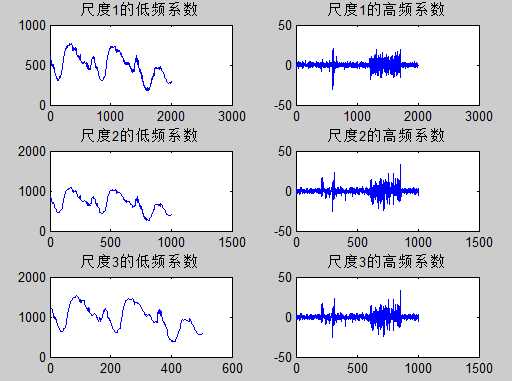

上文是使用单层小波分解，下面使用wavedec 函数进行多层小波分解，并显示分解后的低频高频信息。

 %通过db4小波基进行三尺度小波分解
 [c,l]=wavedec(s,3,'db4');
 a1=appcoef(c,l,'db4',1);
 %提取尺度1的低频系数
 a2=appcoef(c,l,'db4',2);
 %提取尺度2的低频系数
 a3=appcoef(c,l,'db4',3);
 %提取尺度3的低频系数
 figure(3);
 subplot(321);plot(a1);title('尺度1的低频系数');
 subplot(323);plot(a2);title('尺度2的低频系数');
 subplot(325):plot(a3):title('尺度3的低频系数');
 d1=detcoef(c,l,1);
 d2=detcoef(c,l,2);
 d3=detcoef(c,l,3);
 figure(3);
 subplot(322);plot(d1);title('尺度1的高频系数');
 figure(3);subplot(324);plot(d2);title('尺度2的高频系数');
 figure(3);subplot(326);plot(d2);title('尺度3的高频系数');

小波变换分解与重构_小波变换和小波分解

4、多层小波重构

上文中，使用wavedec 函数对小波进行了db4，三尺度分解，现在，使用waverec 将原信号重构，（包括低频和高频）。

c1=[a3,d3,d2,d1];
 s1=waverec(c1,l,'db4');
 figure(4); plot(s1); title('重构信号');
 err2=norm(s-s1);

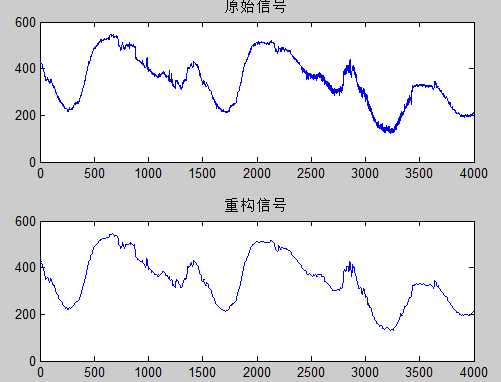

 %重构后误差为1.09E-09 （2 ）高频置零后重建 当然，如果认为高频信息是不需要的时候，我们可以将高频信息置零后重构低频信息。
 d3=zeros(1,length(d3));
 d2=zeros(1,length(d2));
 d1=zeros(1,length(d1));
 c1=[a3,d3,d2,d1];
 s1=waverec(c1,l,'db4');
 figure(4);
 subplot(211),plot(s);title('原始信号');
 subplot(212),plot(s1),title('重构信号');
