本部分说明了流程引擎的概念

一、流程定义

流程定义定义了流程的结构。

Camunda BPM使用BPMN2.0作为主要的建模语言，可以将BPMN 2.0XML格式部署到流程引擎中。

二、查询流程定义

List<ProcessDefinition> processDefinitions = repositoryService.createProcessDefinitionQuery()
    .processDefinitionKey("invoice")
    .orderByProcessDefinitionVersion()
    .asc()
    .list();

也支持通过RestAPI进行查询。

三、ID与版本

流程定义ID是流程定义的逻辑标识符，最主要是用于启动流程实例。

<process id="invoice" name="invoice receipt" isExecutable="true">
  ...
</process>

如果相同的ID不是多个，则为流程定义的多个版本。

四、挂起流程定义

使用RuntimeService支持挂起、激活流程定义，当处于挂起阶段时无法实例化流程定义。

五、流程实例

• 流程实例概念

流程实例是流程定义的单独执行。

流程引擎负责创建流程实例并管理状态。

• 启动流程实例

支持传入变量

Map<String, Object> variables = new HashMap<String,Object>();
variables.put("creditor", "Nice Pizza Inc.");
ProcessInstance instance = runtimeService.startProcessInstanceByKey("invoice", variables);

• 在任一活动中启动流程实例

创建流程实例使用startProcessInstanceByKey和startProcessInstanceById

ProcessInstance instance = runtimeService.createProcessInstanceByKey("invoice")
  .startBeforeActivity("SendInvoiceReceiptTask")
  .setVariable("creditor", "Nice Pizza Inc.")
  .startBeforeActivity("DeliverPizzaSubProcess")
  .setVariableLocal("destination", "12 High Street")
  .execute();

• 返回变量

使用executeWithVariablesInReturn返回变量

ProcessInstanceWithVariables instance = runtimeService.createProcessInstanceByKey("invoice")
  .startBeforeActivity("SendInvoiceReceiptTask")
  .setVariable("creditor", "Nice Pizza Inc.")
  .startBeforeActivity("DeliverPizzaSubProcess")
  .setVariableLocal("destination", "12 High Street")
  .executeWithVariablesInReturn();

• 查询流程实例

runtimeService.createProcessInstanceQuery()
    .processDefinitionKey("invoice")
    .variableValueEquals("creditor", "Nice Pizza Inc.")
    .list();

• 流程实例操作

触发：继续执行。

取消：RuntimeService.deleteProcessInstance(…)。

开始\取消任何活动：修改流程实例。

• 挂起流程实例

单个实例：RuntimeService的suspendProcessInstanceById(…)来挂起流程实例。

流程定义下所有实例：RepositoryService的suspendProcessDefinitionById(…)。

六、执行

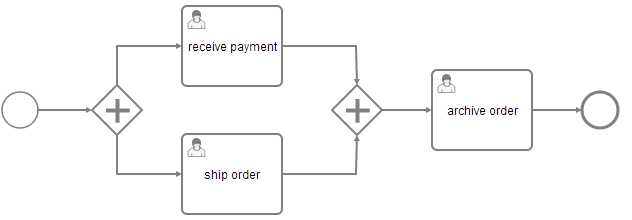

流程引擎在流程实例内部创建两个并发执行。

• 查询执行

runtimeService.createExecutionQuery()
    .processInstanceId(someId)
    .list();

七、活动实例

活动实例表示活动的单个实例。

• 检索活动实例

ActivityInstance rootActivityInstance = runtimeService.getActivityInstance(processInstance.getProcessInstanceId());

• 标识唯一性

每个活动实例都一个唯一的标识ID，是持久性的，相同的活动实例返回相同的ID。

• 与执行的关系

一个活动实例可能会有多个执行。

八、任务与任务定义

• 概念

流程定义包含一个Job Executor的组件，负责执行异步后台任务。

部署流程后，流程引擎会为流程中的每个活动创建任务定义，这将在运行时创建任务。

• 查询任务

managementService.createJobQuery()
  .duedateHigherThan(someDate)
  .list()

• 查询任务定义

managementService.createJobDefinitionQuery()
  .processDefinitionKey("orderProcess")
  .list()

• 挂起\激活任务执行

不同级别执行暂停：

任务实例级别；

任务定义级别。

List<JobDefinition> jobDefinitions = managementService.createJobDefinitionQuery()
        .processDefinitionKey("orderProcess")
        .activityIdIn("processPayment")
        .list();

for (JobDefinition jobDefinition : jobDefinitions) {
  managementService.suspendJobDefinitionById(jobDefinition.getId(), true);
}
