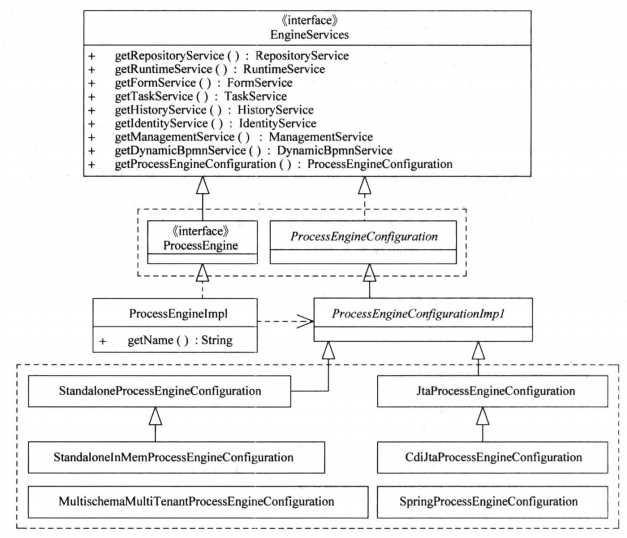

Activiti框架提供的流程引擎配置类ProcessEngineConfiguration的类图如下：
下面的图是流程引擎的架构图：
由上图我们可以很清楚地从全局角度了解ProcessEngineConfiguration类：
1）EngineServices：该接口中定义了获取各种服务类实例对象的方法。
2）ProcessEngine：继承EngineServices接口，并增加了对流程引擎名称的获取以及关闭流程引擎的支持。
3）ProcessEngineImpl： 是引擎默认的实现类，对ProcessEngine接口中定义的方法进行实现，对外提供服务。实际上，这些对外提供的服务是由 ProcessEngineConfigurationImpl 构造的，ProcessEngineImpl 调用 ProcessEngineConfigurationImpl 的方法获得服务。
4）ProcessEngines：该类负责管理所有的流程引擎ProcessEngine集合，并负责流程引擎实例对象的注册、获取、注销等操作。
5）ProcessEngineConfiguration：该抽象类实现EngineServices接口，提供了一系列创建流程引擎配置类ProcessEngineConfiguration实例对象的方法。
6）ProcessEngineConfigurationImpl：该抽象类继承ProcessEngineConfiguration，负责创建一系列服务类实例对象、流程引擎实例对象以及ProcessEngineImpl类实例对象。该类可以通过流程配置文件交给Spring容器管理或者使用编程方式动态构建。
7）SpringProcessEngineConfiguration：主要用于整合Spring框架时使用，提供了几个重要功能：创建流程引擎实例对象，流程引擎启动之后自动部署配置的流程文档（需要设置），设置流程引擎连接的数据源、事务管理器等。
8）StandaloneProcessEngineConfiguration：标准的流程引擎配置类。
9）MultiSchemaMultiTenantProcessEngineConfiguration：“多数据库多租户”流程引擎配置类，Activiti通过此类为开发人员提供了自动路由机制，这样当流程引擎需要连接多个数据库进行操作时，客户端无须关心引擎到底连接的是哪一个数据库，该类通过路由规则自动选择需要操作的数据库，数据库的操作对客户端来说是透明的，客户端无须关心其内部路由实现机制。
10）JtaProcessEngineConfiguration：顾名思义，通过类名也知道该类支持JTA。
11）StandaloneInMemProcessEngineConfiguration：该类通常可以在开发环境中自测使用，默认采用H2数据库存储数据。
12）EngineServices提供的服务类如下：
| service接口 | 作用 |
|---|---|
| RepositoryService | 流程仓库service，用于管理流程仓库，如部署、删除、读取流程资源 |
| IdentityService | 身份service，可以管理和查询用户、组之间的关系 |
| RuntimeService | 运行时service，处理所有正在运行状态的流程实例、任务等 |
| TaskService | 任务service，用于管理、查询任务，如签收、办理、指派等 |
| FormSerivice | 表单service，用于读取和流程、任务相关的表单数据 |
| HistoryService | 历史service，可以查询所有历史数据，如流程实例、任务、活动、附件等 |
| ManagementService | 引擎管理service，和具体业务无关，主要用于查询引擎配置、数据库、作业等 |
