  UART配置(硬件描述)

  1.根据原理图，查找相关的i2c引脚对应的GPIO值，以GPIO16作为UART1_TX,GPIO17作为UART1_RX为例。

  <img decoding="async" src="https://img-blog.csdn.net/20171206201919015" title="" alt="UART配置调试指南[通俗易懂]">

  <img decoding="async" src="" title="" alt="UART配置调试指南[通俗易懂]">

  2.查找GPIO16与GPIO17对应的BLSP,以及检查GPIO16与GPIO17是否可以作为UART来使用。根据文档,GPIO16与GPIO17对应BLSP3。

GPIO NUMBER
FUNCTION

GP10_0,GPIO_1
BLSP1

GP10_4,GPIO_5
BLSP2

GP10_16,GPIO_17
BLSP3

GP10_20,GPIO_21
BLSP4

  3.查找I2C部分BLSP3对应内容，包括其物理地址、reg size、中断号……

 UART配置(软件概述)

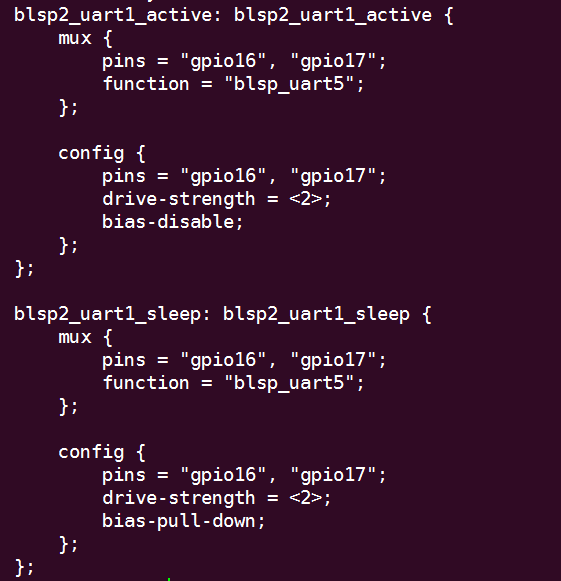

 1.进入kernel/msm-3.18/arch/arm/boot/dts/qcom/路径下修改msm8937-pinctrl.dtsi文件

 GPIO配置如下：

 <img decoding="async" src="https://img-blog.csdn.net/20171206202023459" title="" alt="UART配置调试指南[通俗易懂]">


UART配置调试指南[通俗易懂]

 注意：1. MSM8917 的 pinctrl 文件为 msm8917-pinctrl.dtsi

 2. MSM8953 的 pinctrl 文件为 msm8953-pinctrl.dtsi

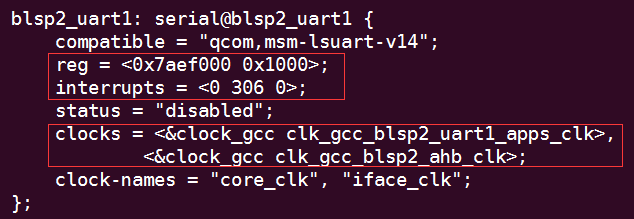

 2.进入kernel/msm-3.18/arch/arm/boot/dts/qcom/路径下修改msm8937.dtsi文件

 添加一个新的设备树节点：

 <img decoding="async" src="https://img-blog.csdn.net/20171206202043516" title="" alt="UART配置调试指南[通俗易懂]">


UART配置调试指南[通俗易懂]

 注意：1.红色方框中的内容需根据第三步内容进行修改

 2. MSM8917 对应的文件为 msm8917.dtsi

 3. MSM8953 对应的文件为 msm8953.dtsi

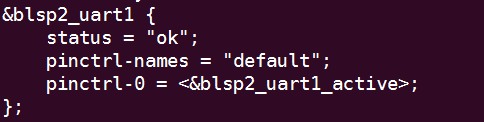

进入kernel/msm-3.18/arch/arm/boot/dts/qcom/路径下修改msm8937-qrd.dtsi文件

 配置相关内容，进而使blsp2_uart1运行

 配置如下：

 <img decoding="async" src="https://img-blog.csdn.net/20171206202110062" title="" alt="UART配置调试指南[通俗易懂]">


UART配置调试指南[通俗易懂]

 注意:1.配置内容需放置在blsp1_uart2配置内容后面，保证先从blsp1_uart2开始运行

 2.MSM8917 对应的文件为 msm8917-qrd.dtsi

 3.MSM8953 对应的文件为 msm8953-qrd.dtsi

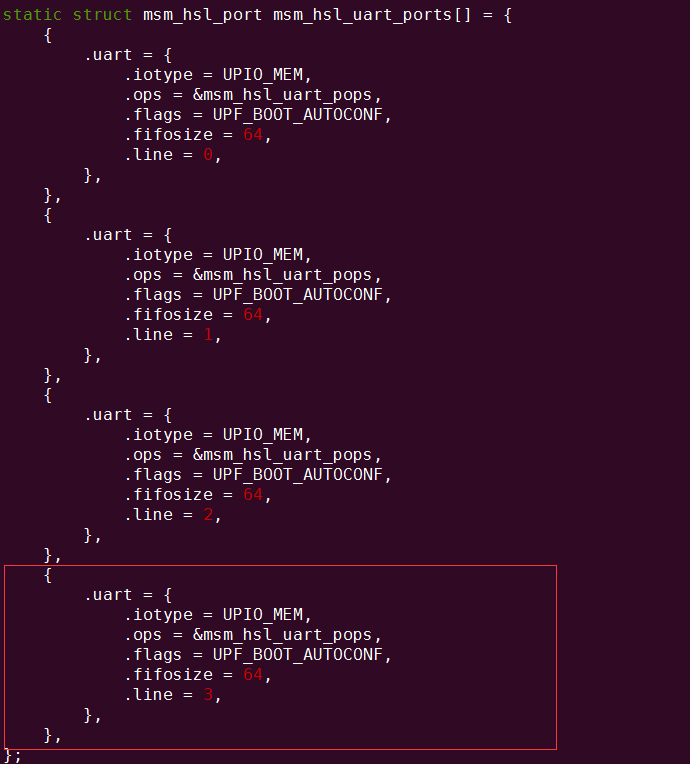

 4.如果需要配置四路uart，因为相关的uart驱动文件只配置三路uart,所以，我们需要进入

 kernel/msm-3.18/drivers/tty/serial路径下修改msm_serial_hs_lite.c文件

 修改如下，添加一路uart

 <img decoding="async" src="https://img-blog.csdn.net/20171206202138617" title="" alt="UART配置调试指南[通俗易懂]">


 5.编译kernel，在顶层目录下make bootimage –j12,在out目录下生成boot.img文件

 路径为 LA.UM.5.6 /out/target/product/msm8937_64/boot.img

 在DOS命令下，adb reboot bootloader

 fastboot flash boot d:\\xxx\boot.img

 若显示okay,执行 fastboot reboot。

 注意：1.MSM8917 对应的路径为 out/target/product/msm8937_32/boot.img

 2.MSM8953 对应的路径为out/target/product/msm8953_64/boot.img

 UART调试

验证dev下是否产生相关的设备节点

 adb shell

 ls /dev/ttyHSL*

 查看相关的设备节点是否生成

验证uart的读写功能是否正常

、经过编译后生成可执行文件uartwritetest和uartreadtest。然后通过adb命令push到system/bin下。

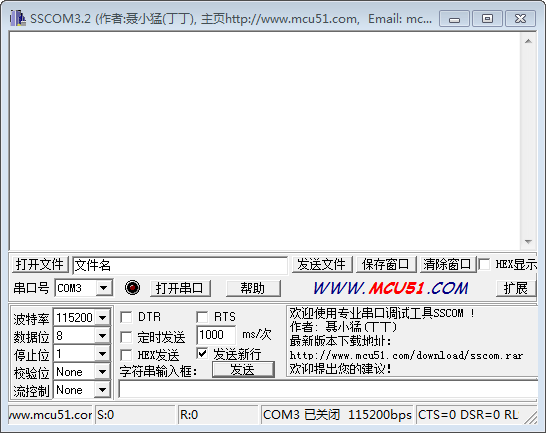

、设置相关uart调试界面

 设置如下

 <img decoding="async" src="https://img-blog.csdn.net/20171206202208957" title="" alt="UART配置调试指南[通俗易懂]">

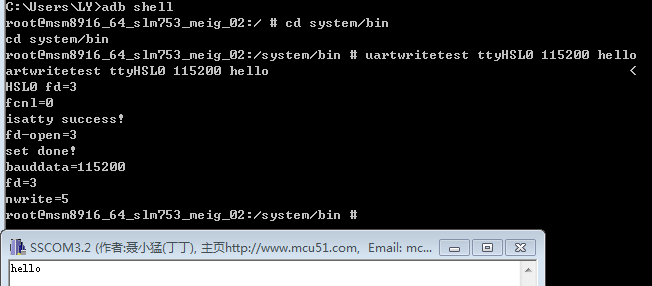

uartwritetest写操作。连接好串口，通过adb shell登录设备cd /system/bin下执行uartwritetest ttyHSL0 115200 hello结果如下：

 在串口调试界面打印出字符串hello

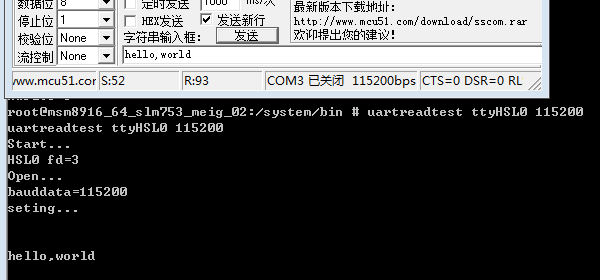

、uartreadtest读操作。通过adb shell登录设备cd/system/bin执行如下：

 执行命令uartreadtest ttyHSL0 115200在发送端输入字符串点击发送，接收端会收到相应的字符串
