一、什么是SNMP？

SNMP是简单的网络管理协议，它不是一个软件，而是用于网络管理的一套规则。利用SNMP，一个管理工作站可以远程管理所有支持这种协议的网络设备，包括监视网络状态、修改网络设备配置、接收网络事件警告等。

但话又说回来，为什么要使用SNMP协议？

因为网络设备可能来自不同的厂商，如果每个厂商提供一套独立的管理接口，将使网络管理变得越来越复杂，若想对网络中来自不同厂商的设备监控，用基于SNMP开发的软件进行管理最方便的，因为大部分的设备都支持SNMP协议。

那么SNMP有哪些技术有点？

（1）基于TCP/IP互联网的标准协议，传输层协议一般用UDP

（2）自动化网络管理。网络管理员可以利用SNMP平台在网络上的节点检索信息、修改信息、发现故障、完成故障诊断、进行容量规划和生成报告

（3）屏蔽不同设备的物理差异，实现对不同厂商产品的自动化管理。SNMP只提供最基本得功能集，使得管理任务与被管理设备的物理特征和实际网络类型相对独立，从而实现对不同厂商设备的管理

（4）简单的请求-应答方式和主动通告方式相结合，并有超时和重传机制

（5）报文种类少，报文格式简单，方便解析，易于实现

（6）SNMPv3版本提供了认证和加密安全机制，以及基于用户和视图的访问控制功能，增强了安全性

二、SNMP的网络架构

SNMP网络架构由三部分组成：NMS（网络管理站）、Agent（代理）、MIB（管理信息库）

1、NMS（网络管理站）

NMS是网络中的管理者，是一个利用SNMP协议对网络设备进行管理和监视的系统。可以是一台专门用来进行网络管理的服务器，也可以指某个设备中之中管理功能的一个应用程序。

NMS可以向Agent发出请求，查询或修改一个或多个具体的参数值。同时，NMS可以接收Agent主动发送的Trap信息，以获知被管理设备当前的状态

2、Agent

Agent是网络设备中的一个应用模块，用于维护被管理设备的信息数据，并响应NMS的请求，把管理数据汇报给发送请求的NMS。

Aent接收到NMS的请求信息后，完成查询或修改操作，并把操作结果发送给NMS，完成响应。同时，当设备发生故障或者其他事件的时候，Agent会主动发送Trap信息给NMS，通知设备当前的状态变化。

3、MIB

任何一个被管理的资源都表示成一个对象，称为被管理的对象。MIB就是被管理对象的集合。它定义了被管理对象的一系列的属性：对象的名称、对象的访问权限和对象的数据

类型等。每个Agent都有自己的MIB。MIB也可以看做是NMS和Agent之间的一个接口，通过这个接口，NMS可以对Agent中的每一个被管理对象进行读/写操作，从而达到管理和监控设备的目的。

NMS、Agent和MIB之间的关系如图所示：

snmp协议详解-2_icmp报文封装在ip包的数据部分

MIB的结构：

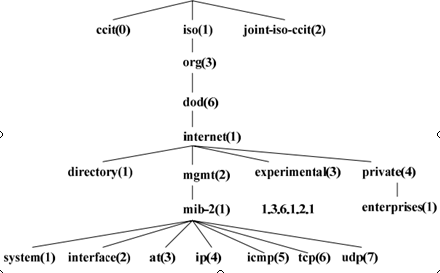

MIB是以树状结构进行存储的，树的节点表示被管理对象，它可以用从根开始的一条路径唯一地识别，这条路径就称为OID。

如图所示，管理对象system可以用一串数字{1.3.6.1.2.1.1}唯一标识，这串数字就是system的OID。

snmp协议详解-2_icmp报文封装在ip包的数据部分

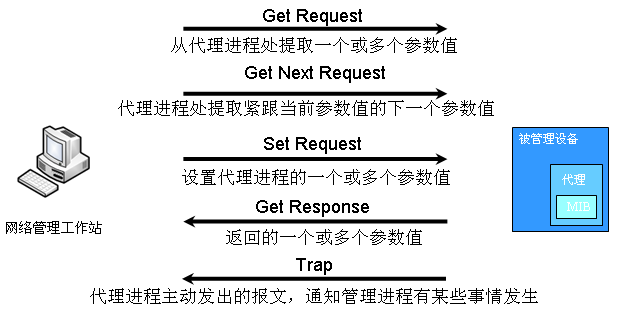

三、SNMP的操作

snmp协议详解-2_icmp报文封装在ip包的数据部分

后续的文章我们会通过抓包工具来抓取报文，来具体的分析SNMP报文的格式，以及SNMPv1、v2c、v3版本的相同与区别，以及v3所用的基于用户和基于视图的安全措施，认证和加密的过程！
