最近开始鼓捣AC620这个板子，上来第一步就是要把引脚分配整理下，因为本身附带的文档并没有引脚分配文档。
开发板：AC620
芯片：Cyclone IV E EP4CE10F17C8
软件：quartus ii
一般来说对于芯片的引脚分配，最稳妥的方式就是在pin planner中手动设置，当然用脚本文件也是可以的，一般的板子会提供一个.csv来提供所有的引脚分配。不过这个板子没有所以只好自己弄一个了。
用的比较多的感觉是.csv文档，一般会包含所有管脚，其次还有tcl脚本和qsf文档，qsf文档中还包含着芯片信息等。要写一个管脚分配的脚本比较简单，其实最方便的就是在 pin planner中先分配一个管脚，之后export..可以选择输出.csv文件或者.tcl文件。如果要输出qsf文件的话，需要在工程界面assignmengt -> export assignmengt输出。
.csv文档格式
.tcl脚本格式

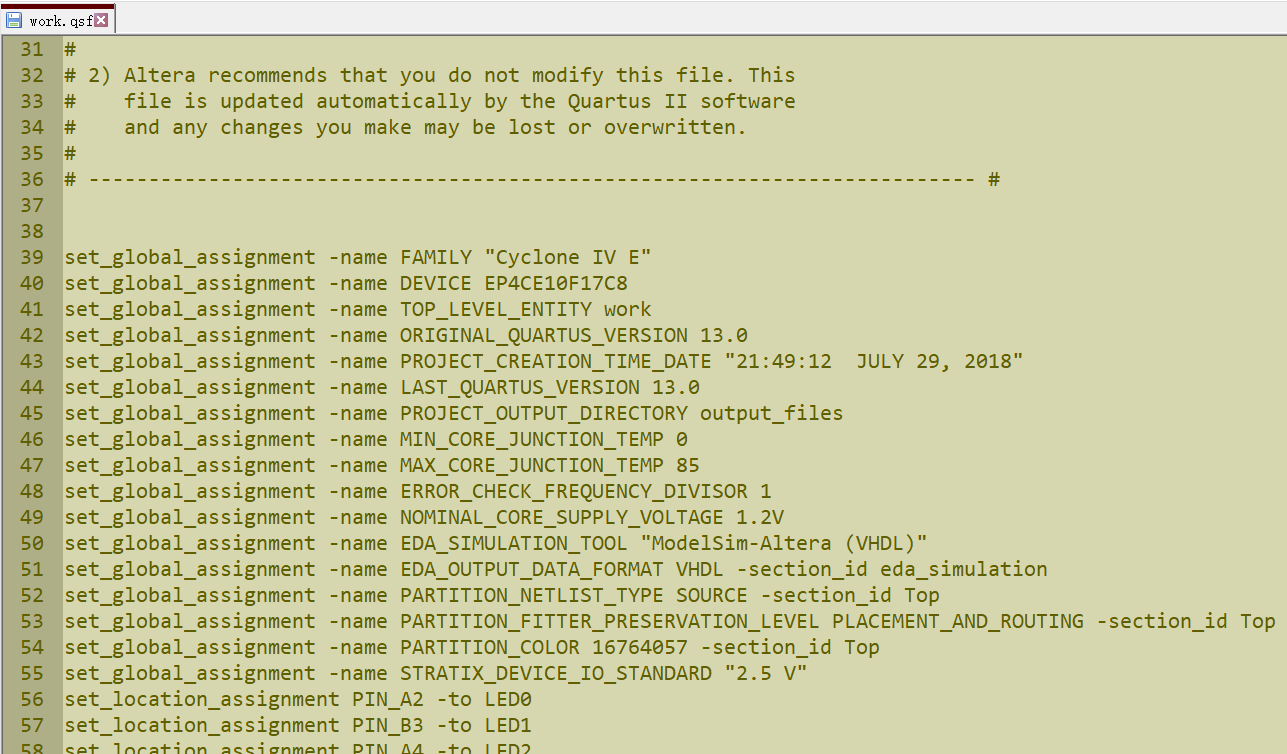

.qsf文档格式
之后在相应的文档中补充其他引脚就可以了，个人使用的是tcl脚本。
后面工程需要管脚分配的话，对于csv文档和qsf文档，可以assignmengt -> import assignmengt来导入；对于tcl脚本，可以tools-tcl scripts来导入，图形界面还是用着舒服。
