使用Quartus设计FPGA，简单包括以下流程：
- 新建工程，写代码
- 编译工程，找错误
- 分配引脚，重编译
- 下载配置，到硬件
为保证设计的正确性，在编译后，一般还需要做仿真验证，然后下载至硬件，有两种仿真方式：
– 功能仿真
– 时序仿真
新建工程，写代码
–创建工程文件夹
在电脑上新建一个文件夹，例如E:\Lianxi_1。工程的文件将全都存在这个文件夹内，便于管理。一个工程对应一个文件夹。
–新建工程

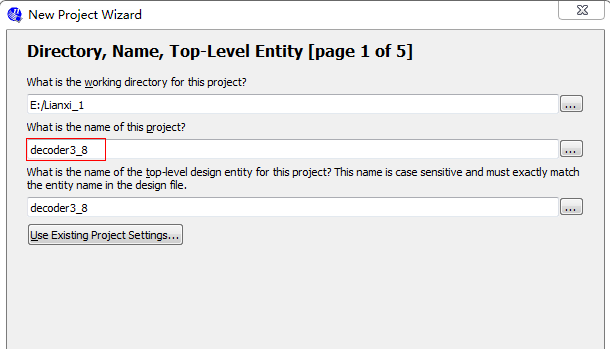

打开QuartusII，File->New Project Wizard…如下图：
第1个，选择工作目录：选刚才建立的空文件夹.
第2个，填入工程名称。要有意义，比如要做一个38译码器，工程名就叫decoder3_8，不要使用中文。
第3个，顶层设计实体名，默认。
↓

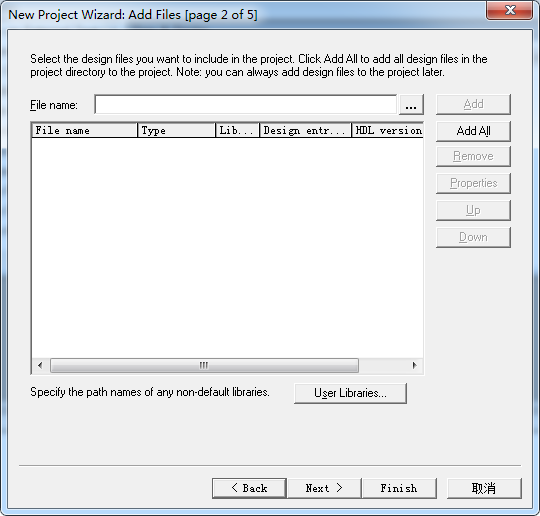

Next… 下图，添加已有的源代码文件，没有的话，点Next
↓

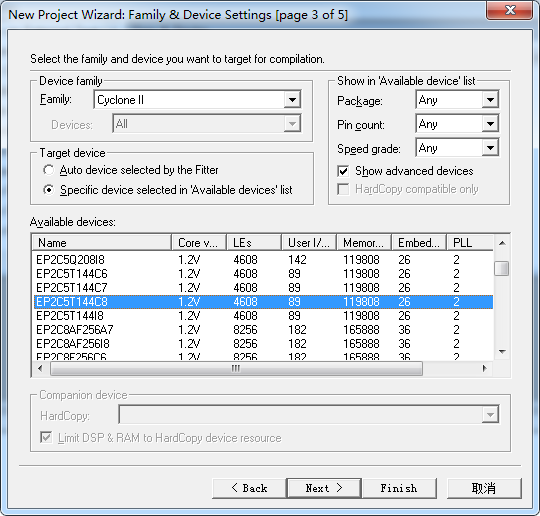

下图，选FPGA型号，根据你FPGA芯片上印刷的型号选择。
比如，我使用的芯片型号如下：
Family: Cyclone II
Device：EP2C5T144C8
↓
Next…下图，选择综合、仿真、时序分析工具. 此处如果全部选择None，表示用Quartus自带的工具。
注：Quartus 9.1以后的版本不再自带仿真工具，需要安装Modelsim之类的软件来仿真。
↓

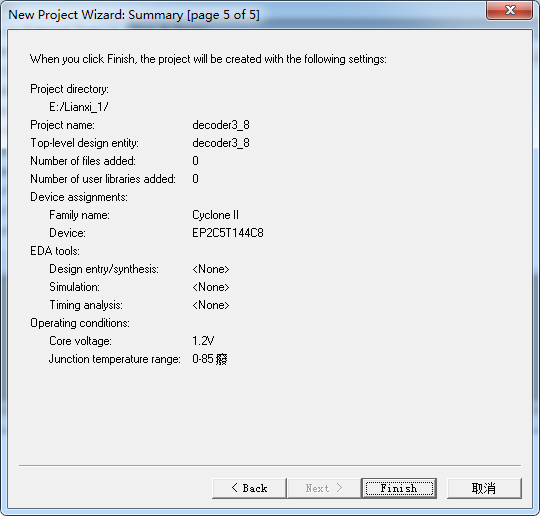

Next.. 下图，是前面设置的信息的总览，检查无误就点Finish
- 写代码
↑

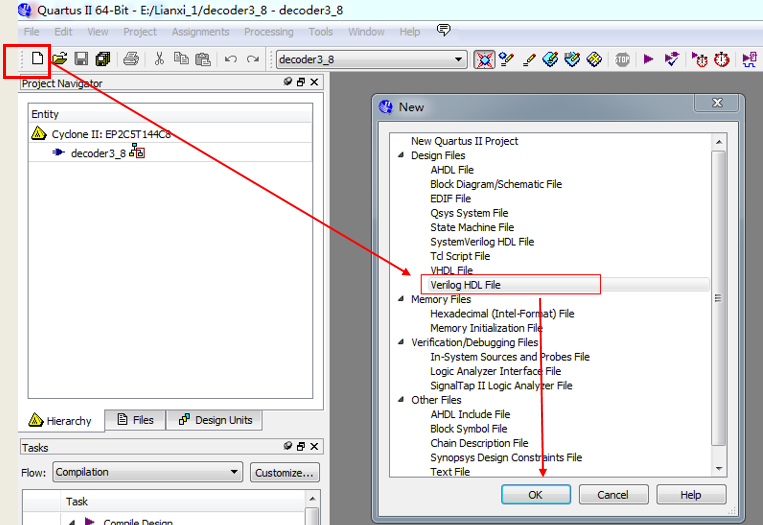

新建VerilogHDL文件，写代码，保存时，文件名要与module后面定义的实体名一致。即，保存decoder3_8.v到你的工程文件夹内。
module decoder3_8 (data_out, data_in ) ;
input [2:0] data_in;
output [7:0] data_out;
reg [7:0] data_out;
always @(data_in)
begin
case (data_in )
3'b000: data_out=8'b11111110;
3'b001: data_out=8'b11111101;
3'b010: data_out=8'b11111011;
3'b011: data_out=8'b11110111;
3'b100: data_out=8'b11101111;
3'b101: data_out=8'b11011111;
3'b110: data_out=8'b10111111;
3'b111: data_out=8'b01111111;
default: data_out=8'bxxxxxxxx;
endcase
end
endmodule保存为 decoder3_8.v

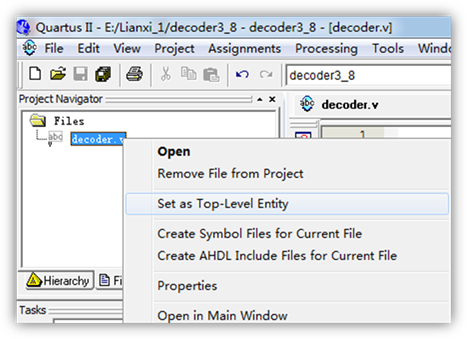

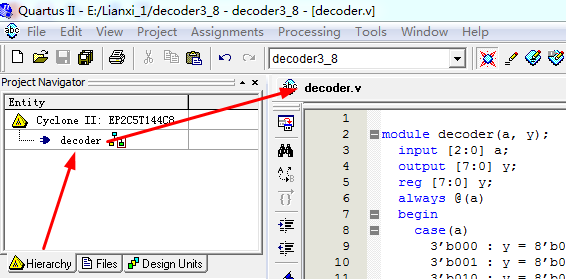

将此源文件设置为顶层文件，如下图：

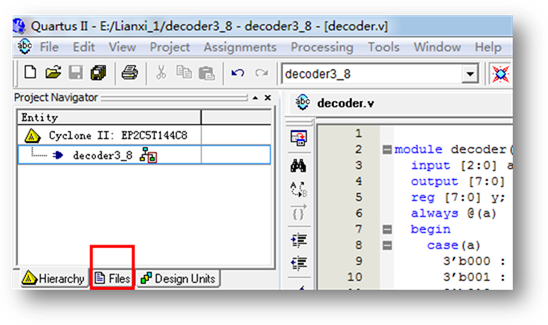

导航窗口Project Navigator下边→点Files
右击文件decoder3_8.v
设为顶层实体Set Top-Level Entity
再点击工程架构Hierachy，检查顶层架构是否为当前顶层文件。
说明：一个工程内，可以有多个源代码文件。但只有一个是顶层文件，代表最顶层设计，它可以引用工程目录内的其他源文件。
编译工程，找错误
编译:Processing–>Start Compilation

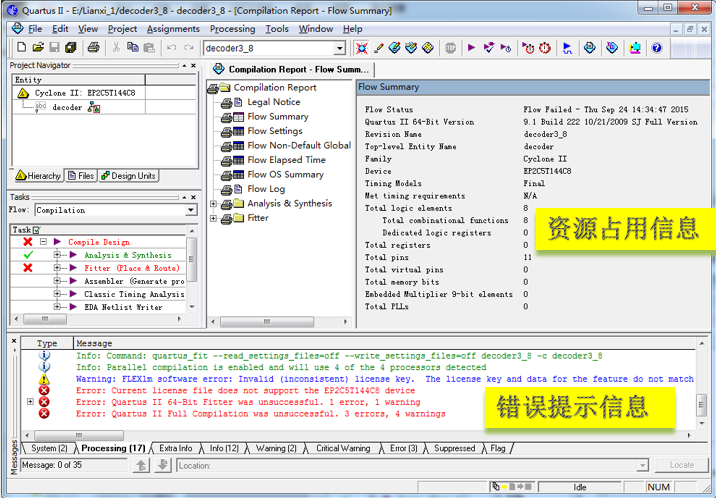

编译不成功时，下方会有红色提示信息，请仔细检查语法，双击红色提示信息，可以直接定位到错误代码附近位置。
修改后重新编译，直至修改完所有错误。
编译成功，只是语法没有错误，但并不代表设计就是完全正确的。
我们可以通过仿真来检查设计是否符合预计的功能。
分配引脚，重编译
前面的设计完成后，开始分配引脚
说明：FPGA引脚众多，大部分引脚都可以任意设置为输入或输出，我们可以将本工程中输入输出分配到任意可分配的引脚上。当然，对于已经做好的硬件开发版来说，有些按键、显示灯等已经事先与FPGA连接好了，所以分配引脚的时候要根据硬件电路原理图正确分配引脚。

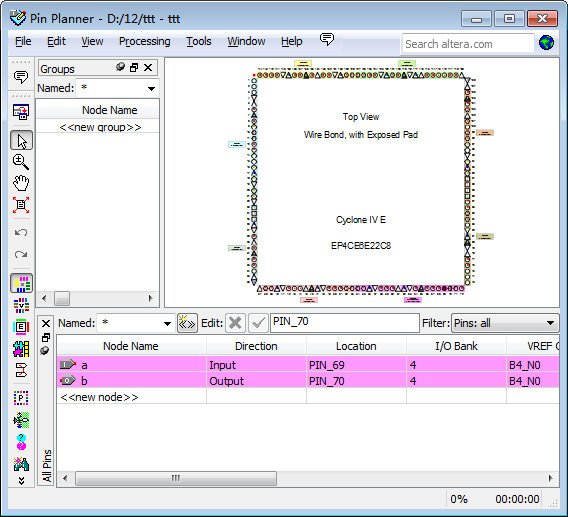

分配引脚操作：Assignment -> Pin Planner，如图。分配完引脚，关闭窗口，重新编译工程。
下载配置，到硬件

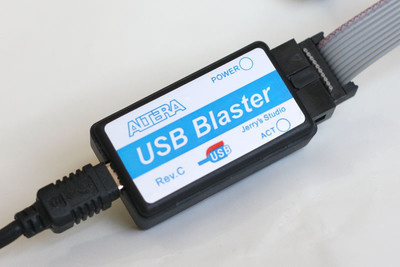

下载程序到FPGA，有多种方式，我们一般用USB-Blaster。
–连接下载器
• 将USB-Blaster的USB端插电脑上，另一端10针接头接FPGA板上的JTAG插座。
• 用一根USB线给FPGA板供电。
如果你的电脑第一次使用USB-Blaster下载器，需要为它安装驱动：
方法：我的电脑右键->设备管理器->USB-Blaster右键->更新驱动->定位到Quartus安装目录C:\altera\9.0\quartus\drivers\usb-blaster，等待安装完成。
–下载

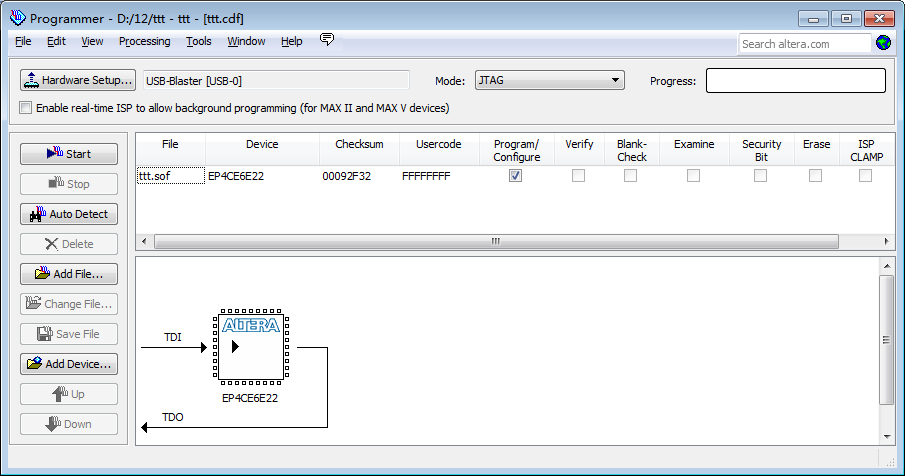

菜单Tools -> Programmer，下图
左上方，点Hardware Setup…->下拉选择USBBlaster->Close.
界面顶部中间选下载方式，Mode： JTAG
左侧，按Start下载 .sof文件。
OK，测试硬件功能是否正确吧。
