本文将讲解NTP的代码实现和调试过程的一些记录。
首先，进行NTP报文结构体的构建。

 //宏定义
#define NTP_TIMESTAMP_DELTA 2208988800ull //number of seconds between 1900 and 1970，1900-1970的时间差
#define SEC_TIME_ZONE + (8*60*60) //Beijing,GMT+8， 时区差


typedef struct
{

    uint8_t li_vn_mode;      // Eight bits. li, vn, and mode.
                             // li. Two bits. Leap indicator.
                            // vn. Three bits. Version number of the protocol.
                            // mode. Three bits. Client will pick mode 3 for client.

    uint8_t stratum;         // Eight bits. Stratum level of the local clock.
    uint8_t poll;            // Eight bits. Maximum interval between successive messages.
    uint8_t precision;       // Eight bits. Precision of the local clock.

    uint32_t rootDelay;      // 32 bits. Total round trip delay time.
    uint32_t rootDispersion; // 32 bits. Max error aloud from primary clock source.
    uint32_t refId;          // 32 bits. Reference clock identifier.

    uint32_t refTm_s;        // 32 bits. Reference time-stamp seconds.
    uint32_t refTm_f;        // 32 bits. Reference time-stamp fraction of a second.

    uint32_t origTm_s;       // 32 bits. Originate time-stamp seconds.
    uint32_t origTm_f;       // 32 bits. Originate time-stamp fraction of a second.

    uint32_t rxTm_s;         // 32 bits. Received time-stamp seconds.
    uint32_t rxTm_f;         // 32 bits. Received time-stamp fraction of a second.

    uint32_t txTm_s;         // 32 bits and the most important field the client cares about. Transmit time-stamp seconds.
    uint32_t txTm_f;         // 32 bits. Transmit time-stamp fraction of a second.

} ntp_packet;              // Total: 48 bytes.

接着进行NTP报文数据的发送、接收、接收数据处理、时间打印。

void NTP_Func(void)
{
    uint8_t addr[4]={

  192,168,4,9};//本地模拟开启的一个服务器
    uint8_t i;
    uint8_t buf[48];
    uint16_t port=0;
    uint16_t *Pport=&port;
    uint32_t local_timestamp;
    ntp_packet packet ;
    struct tm * Net_time;
    uint8_t NTP_Data[48]; //48字节的报文
    NTP_Data[0]=0xa3;
    //00100011, 0xa3,100 版本4
    //00011011, 0x1b,011 版本3
    //00010011, 0x13,010 版本2
    //00001011, 0x0b,001 版本1
    //后面分别发送了4个不同版本，都可以收到数据。
    for(i=1;i<48;i++)NTP_Data[i]=0;//剩余的47字节为0

    socket(3,Sn_MR_UDP,8080,0x00);//本地打开一个socket3,协议是UDP协议，端口是8080
    sendto(3,NTP_Data,48,addr,123);//向addr的123端口发送报文，NTP使用的是UDP和123端口。
    recvfrom(3,buf,48,addr,Pport);//接收返回的数据,48字节
//其中，sendto和recvfrom是w5500网口芯片自带的socket.c中的函数
//注意：UDP模式发送和接收使用sendto和recvfrom函数，TCP模式使用send和recv函数，当时调试时不知道，使用send和recv函数一直无法收到数据，卡了好久。

    packet.txTm_s = buf[40]<<24 | buf[40+1]<<16|buf[40+2]<<8 |buf[40+3];//由于本文的时间精度要求不高，故自己用服务器返回的时间作为对时的时间，并未用公式：时间差offset=（（T2-T1）+（T3-T4））/2。而是用T3作为对时基准时间。
    local_timestamp = packet.txTm_s - NTP_TIMESTAMP_DELTA;//减去1970和1900的差值
    local_timestamp +=SEC_TIME_ZONE; //加上北京的时间差，GMT+8
    Net_time = localtime(&local_timestamp); //秒数转换位标准时间，下一篇将详细讲解Time.h中的时间转换函数
    printf("%d-%d-%d %d:%d:%d\r\n",(Net_time->tm_year)+1900, (Net_time->tm_mon)+1, Net_time->tm_mday, Net_time->tm_hour,Net_time->tm_min,Net_time->tm_sec); //打印出时间
}

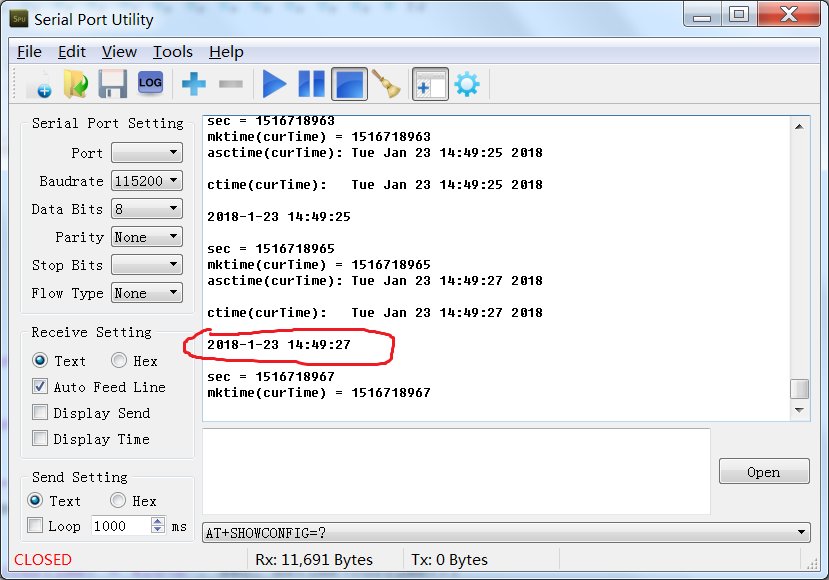

在主函数中调用void NTP_Func(void)打印出收到的时间。收到的时间如下：
这里写图片描述

自己电脑的123端口的打开方式见链接：https://zhidao.baidu.com/question/520907069418583765.html?qbl=relate_question_6&word=%D4%F5%C3%B4%CD%A8%B9%FD123%B6%CB%BF%DA%B2%E9%D1%AF%CA%B1%BC%E4&qq-pf-to=pcqq.c2c

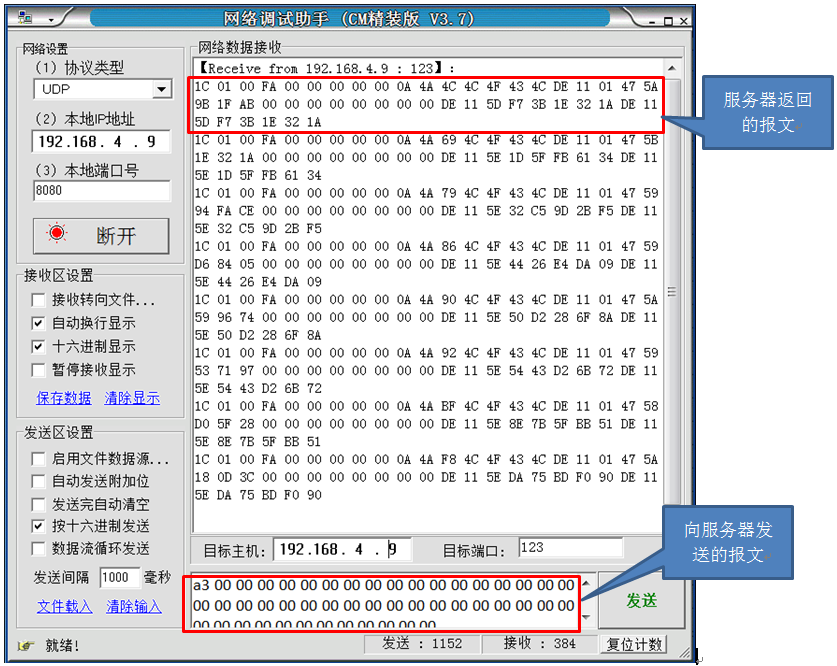

打开123端口后，可以用网络调试助手小软件进行NTP的数据模拟，如下。
这里写图片描述
报文的第一个字节分别改为0x1b,0x13,0x0b，也是可以收到服务器返回的报文，说明UDP向老版本兼容。
