文章来源：

刚接触STM32F103，在尝试编写“按键中断”和“PWM呼吸灯”程序的时候，发现例程都用到了管脚复用AFIO：

//打开管脚复用AFIO
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

写到“232USART串口通信”程序时，当我非常自信的写下上面这句代码后，发现例程里面却没有这句话，很让人摸不着头脑……查了很多资料，加上自己的理解，发现AFIO的使用还是有点内容值得总结一下的。

AFIO介绍：

MCU有对外管脚，包括CPU的管脚和内置外设（PWM,TIM,ADC……）的管脚；
他们都需要对外接口IO，但是管脚总数是有限的，有的管脚既作为普通IO，也作为外设IO，有时候甚至好几个内置外设共用一个IO，这就是管脚复用现象。

比如随便一个管脚的原理图上：
PA2/USART2_TX/ADC123_IN2/TIM5_CH3/TIM2_CH3
表明这个管脚除了作为普通PA2之外，还作为复用IO，有USART2，ADC,TIM5,TIM2等……

总结：
1. 普通管脚就是GPIO，复用管脚（非普通管脚）就是AFIO；
2. 只要用到内置外设的管脚，都需要打开复用IO（AFIO），比如对外输出PWM波形，使用AD转换等。

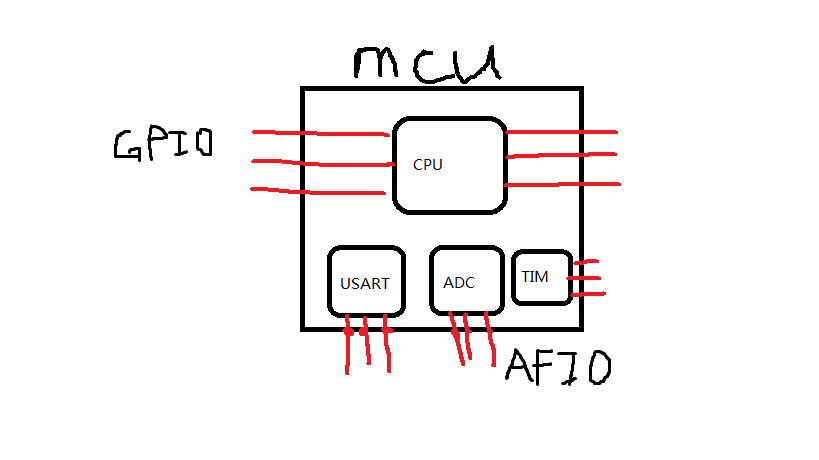

画了个简图：
这里写图片描述

例程分析：

标题“什么时候需要AFIO”看来已经解决了，但仍让我困惑的是，同样是用到AFIO，为什么有的例程不需要（比如USART例程）打开AFIO,而有的例程（比如PWM呼吸灯和按键中断例程）却需要这句话打开AFIO:

//打开管脚复用AFIO
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);

我总结的规律是：

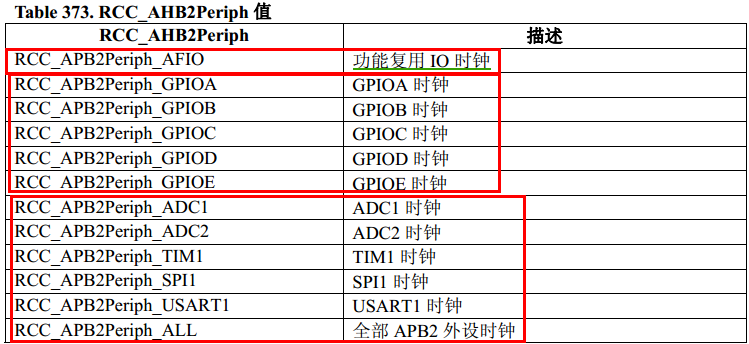

1.假如是用到挂载在APB2下的内置外设，比如下图中的ADC1/2，TIM1，SPI1，USART1，也算是管脚复用，但不需要打开AFIO语句，而是直接打开相应内置外设就好了；

这里写图片描述

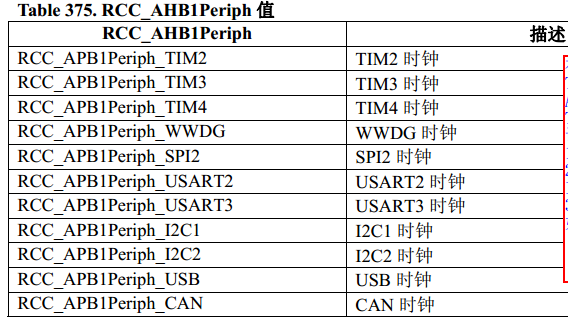

2.假如是挂载在APB1下的内置外设，比如下图中，也用到了AFIO，也不用打开AFIO语句，而是直接打开相应内置外设就行了；

这里写图片描述

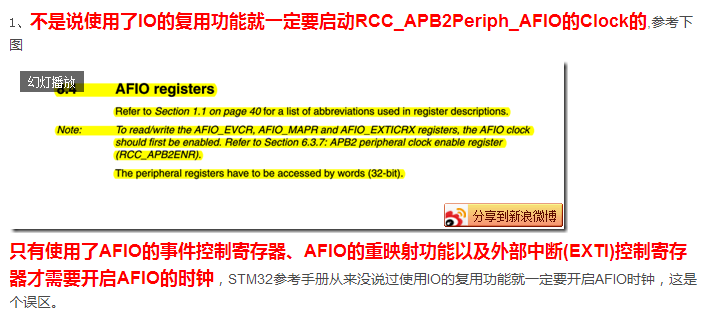

说来说去，什么时候用到打开AFIO呢？

首先要有管脚复用功能AFIO；

其次被复用的管脚一定是挂载在APB2上的，因为AFIO就是在APB2上；

最后就是内置外设一定是上述APB2表中没有的，因为APB2有的话，直接打开就好了，也用不到打开AFIO；

根据以上条件，打开AFIO的只有一种情况，那就是：

挂载在APB1下的内置外设，经过重映射功能，把管脚映射到APB2上！

其实，一旦使用重映射功能，只能映射到APB2上，因为APB2表中第二个框子里面包括了GPIOA~E，几乎所有的管脚了。

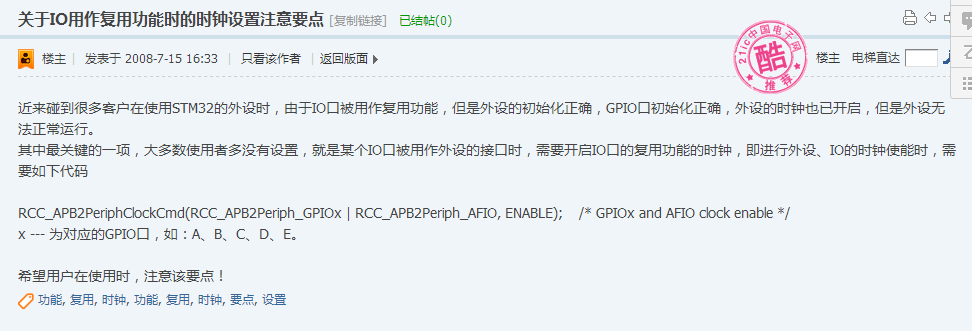

复用时，是否打开AFIO & 管脚设置？

1.TIM3输出PWM，使用了重映射，所以有打开AFIO这句话；

被映射管脚设置为复用推挽输出：

GPIOC_InitStructure.GPIO_Mode=GPIO_Mode_AF_PP;//复用推挽输出

2.USART1串口传输，由于USART1挂载在APB2下，使用了AFIO，但是没有打开AFIO这句话，而是直接打开USART1；

被打开的USART管脚设置为复用推挽输出：
（推挽输出是为了点亮LED）

GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AF_PP; //复用推挽输出

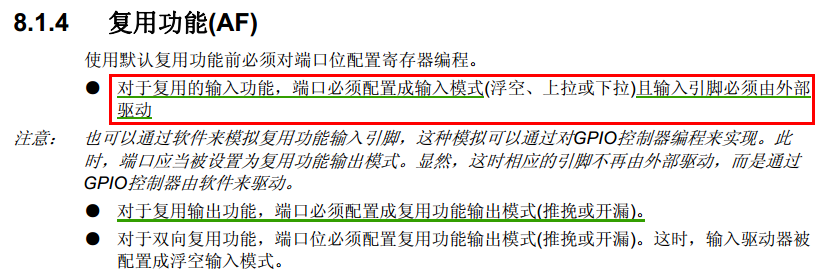

3.按键中断，是一种输入模式，关于IO中断，数据手册上有：

这里写图片描述

关于按键中断：

首先确认IO口接收外部中断是管脚复用；

其次输入模式没有复用输入，只有普通输入，所以要按照手册配置成浮空等；

最后，因为按键中断并不是APB2表中带有的复用，没法直接打开，所以要声明打开AFIO复用！

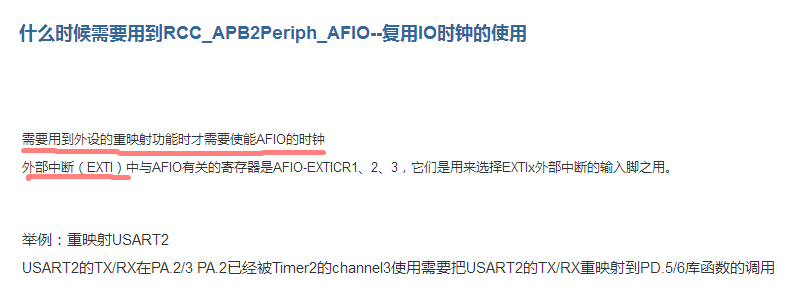

重映射内置外设步骤：

使能映射到的I/O端口时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOD, ENABLE);

使能被新映射的外设时钟
RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2, ENABLE);

使能AFIO功能的时钟(勿忘！)
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);

打开重映射
GPIO_PinRemapConfig(GPIO_Remap_USART2, ENABLE);
