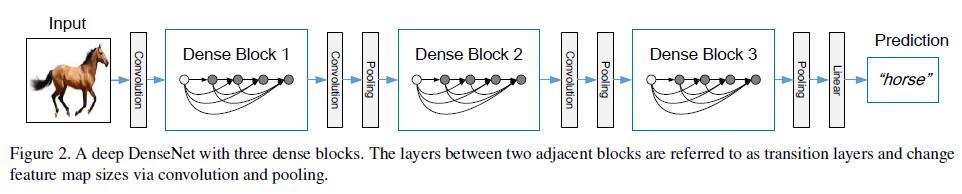

网络基本结构

我们放大一下Dense Block

Dense Block

densenet网络结构详解_网络dea模型

上图中每一次的输入都是经过Channel-wise concatenation后的，如k0+k，k为growth rate。

denseblock一个核心的点就是：每一层的输入来自前面所有层的输出。如下，

H2的输入 = 最开始的输入 + H1的输出 = k0 + k

H3的输入 = 最开始的输入 + H1的输出 + H2的输出 = k0 + k + k = H2的输入 + H2的输出

H4的输入 = 最开始的输入 + H1的输出 + H2的输出 + H3的输出 = k0 + k + k + k = H3的输入 + H3的输出

H5的输入 = 最开始的输入 + H1的输出 + H2的输出 + H3的输出 + H4的输出 = k0 + k + k + k + k= H4的输入 + H4的输出

单看上面四个式子黑色加粗的部分，可以总结：

假定输入层的特征图的channel数为k0，那么L层输入的channel数为k0+k(L-1)

再看后面蓝色加粗的部分，可知

每一层的输入 = 前一层的输入+前一层的输出

从densenet的caffe结构图也可以看出来：

densenet网络结构详解_网络dea模型

从fig2可以看到，dense block中每个H操作3*3卷积前面都包含了一个1*1的卷积操作，称为bottleneck layer，目的是减少输入的feature map数量，一方面降维减少计算量，又能融合各个通道的特征。那为什么要减少特征图的数量呢？

假设一个denseblock，有32个子结构，也就是有32个H操作，第32个子结构的输入是前面31层的输出结果，每层输出的channel是k（growth rate，这里假设k=32），那么如果不做bottleneck操作，第32层的H操作的输入就是31*32，近1000了。而加上1*1的卷积，代码中的1*1卷积的channel是growth rate*4，也就是128，然后再作为3*3卷积的输入。这就大大减少了计算量，这就是bottleneck。

block与block之间的连接采用transition layer

由于每个Dense Block结束后的输出channel个数很多，需要降维。Transition层包括一个1×1的卷积和2×2的AvgPooling，结构为BN+ReLU+1×1 Conv+2×2 AvgPooling。为什么需要降维呢？

还按照我们刚刚的假设，第32层的3*3卷积输出channel只有32个（growth rate），但是紧接着还会像前面几层一样有通道的concat操作，即将第32层的输出和第32层的输入做concat，前面说过第32层的输入是1000左右的channel，所以最后每个Dense Block的输出也是1000多的channel，所以需要减少维度。

这里以densenet121为例（k=32），可以看到每一层transition layer的卷积核个数是不一样的，经过transition layer层后，上个dense block的输出特征图数量就会减少。

densenet网络结构详解_网络dea模型
